От отопления ВОС к климату круглый год

Один объект последовательно получил зимнее отопление, промышленный охлаждённый приток ГеоТерм и управляемый верхний сброс. Кейс показывает, как самостоятельные решения связываются общей логикой воздуха и давления.

Название клиента и реальные фото разрешены к публикации. Цифры показаны как параметры и наблюдения конкретного объекта.
От отопления ВОС к климату круглый год
≈ 2 000 м²площадь
4 вентилятораисточники подпора
2 точкиверхний сброс
Исходный объект

ВОС примерно 2 000 м² и высотой около 14 м

Спортивный купол должен одновременно удерживать оболочку, обеспечивать зимнее тепло, удалять летние теплопритоки и поддерживать комфорт рабочей зоны.

≈ 2 000 м²площадь объекта
≈ 14 мвысота купола
4 вентиляторав летнем комплексе
2–3 объёма/чзаявленный воздухообмен
Развитие объекта

Каждый следующий этап закрывал новую сезонную проблему

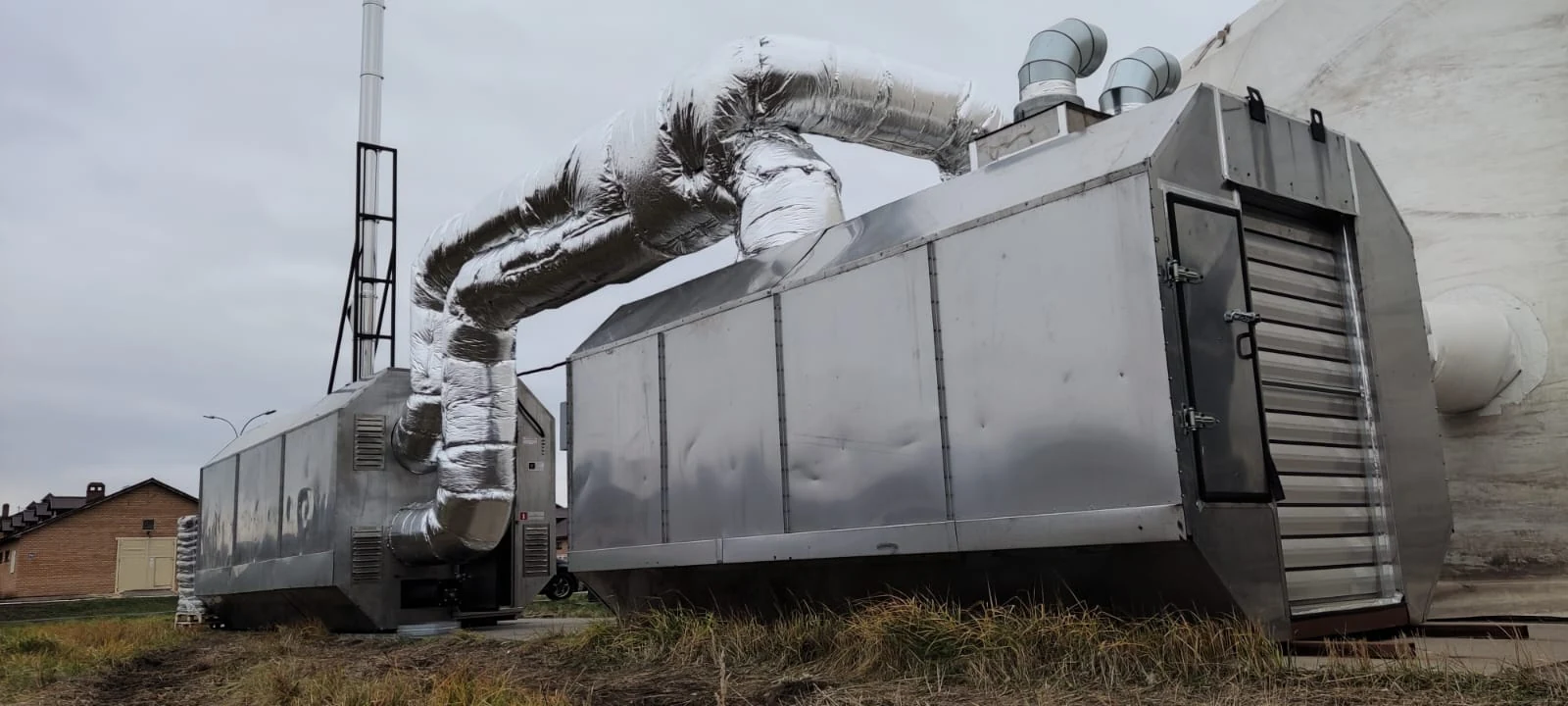

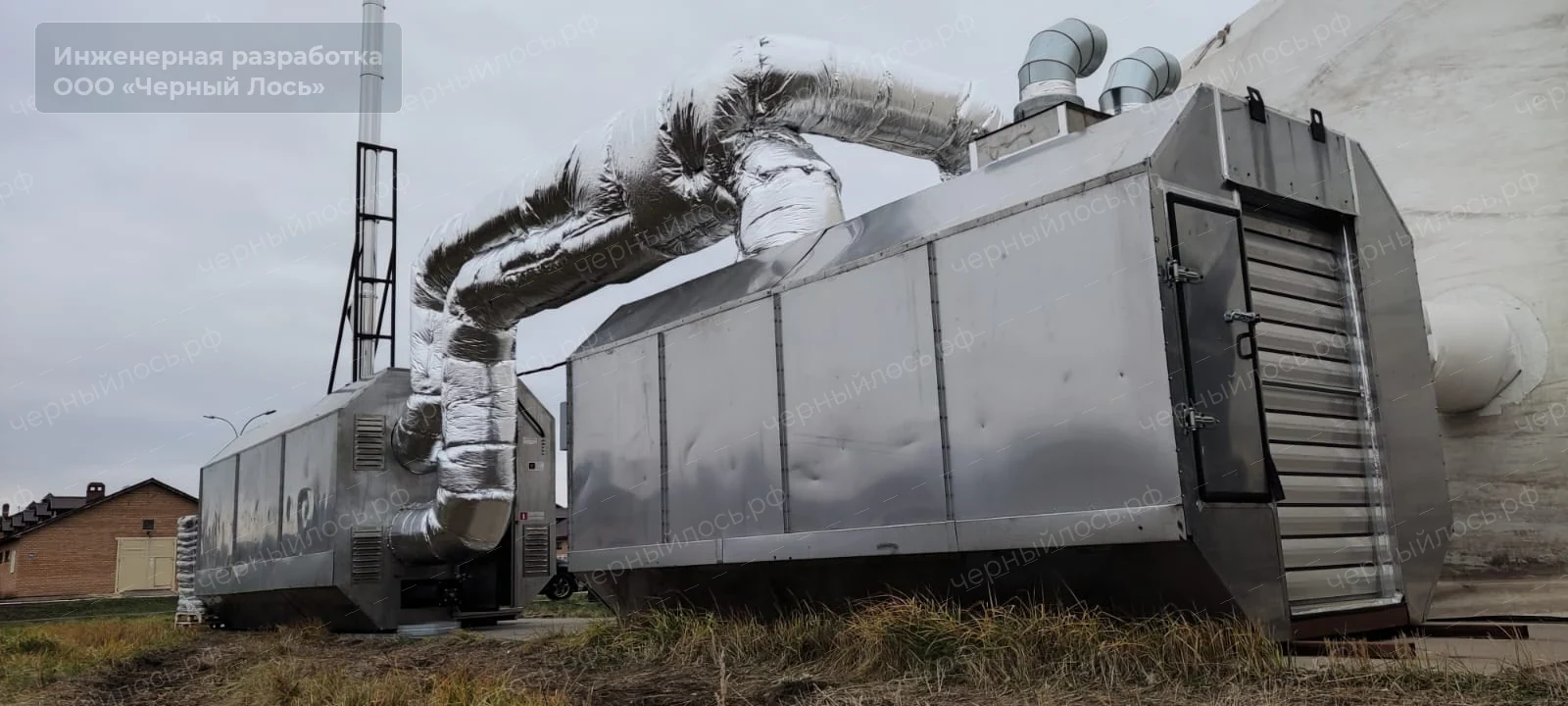

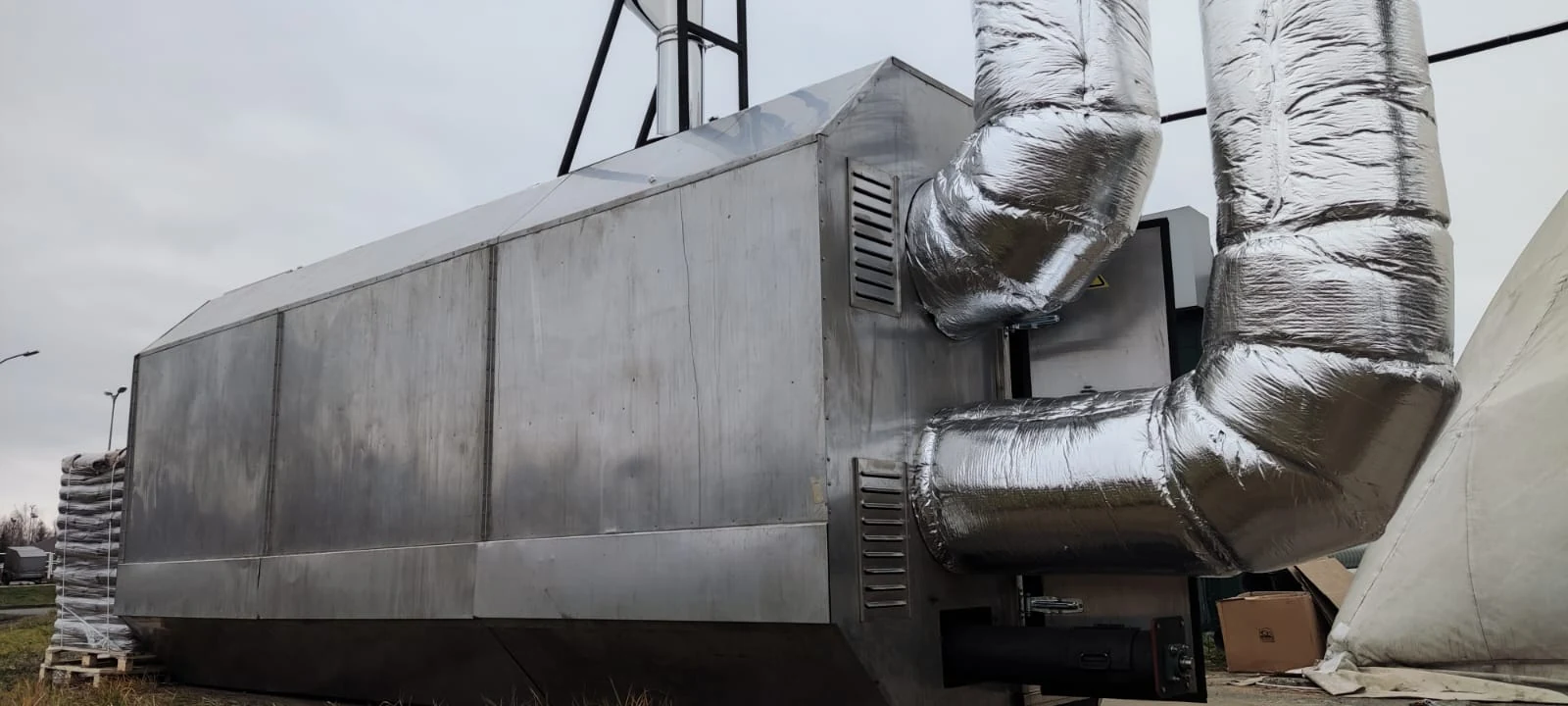

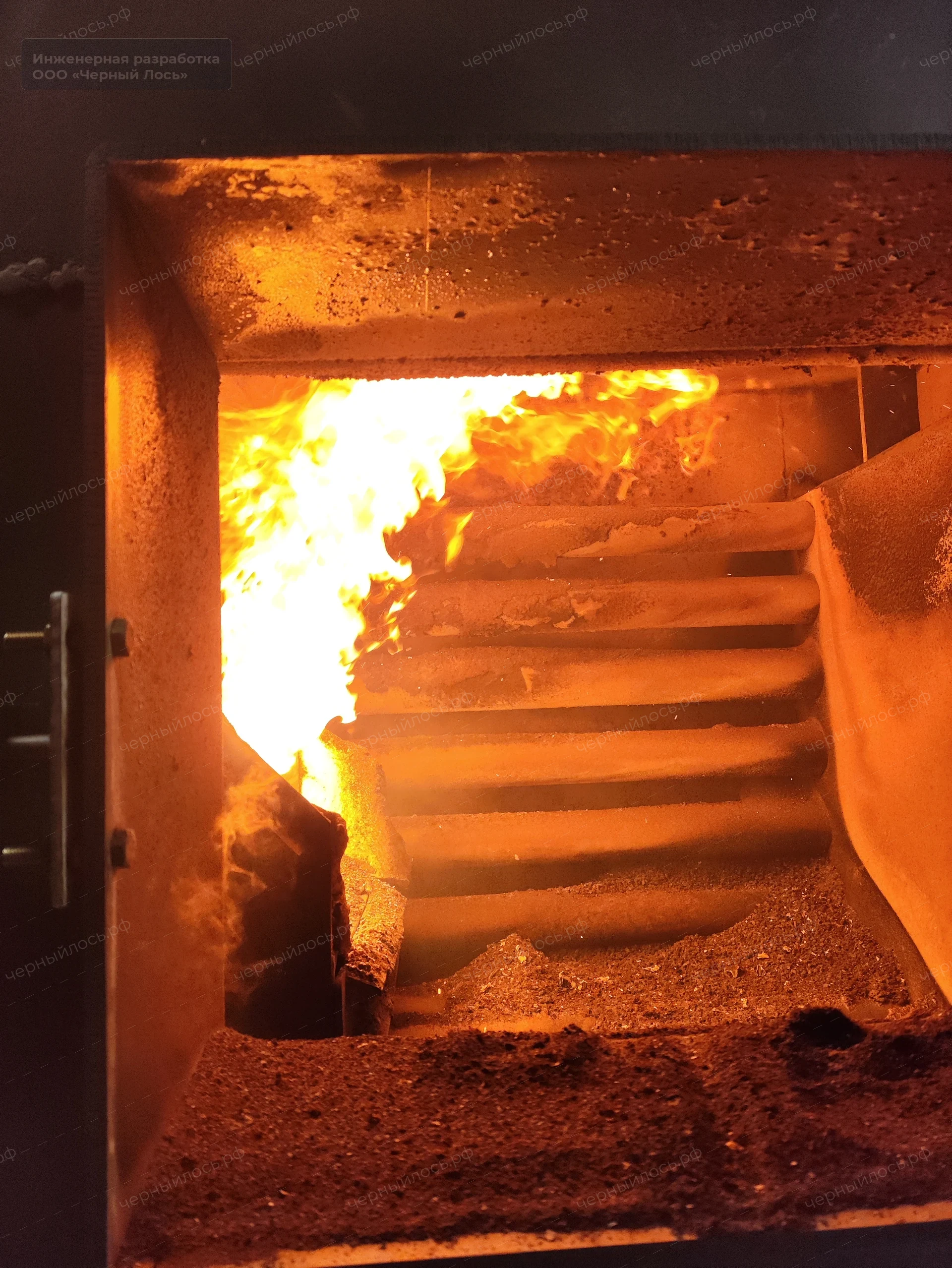

Две мобильные котельные и распределение тёплого воздуха
Этап 01 · зима01

Две мобильные котельные и распределение тёплого воздуха

Воздушное отопление решает зимнюю нагрузку ВОС. Мощность, автономность и сеть подачи рассматриваются вместе с подпором оболочки и рабочим графиком объекта.

Открыть посадочную решения
Четыре источника воздуха работают как одна система
Сквозная инженерия02

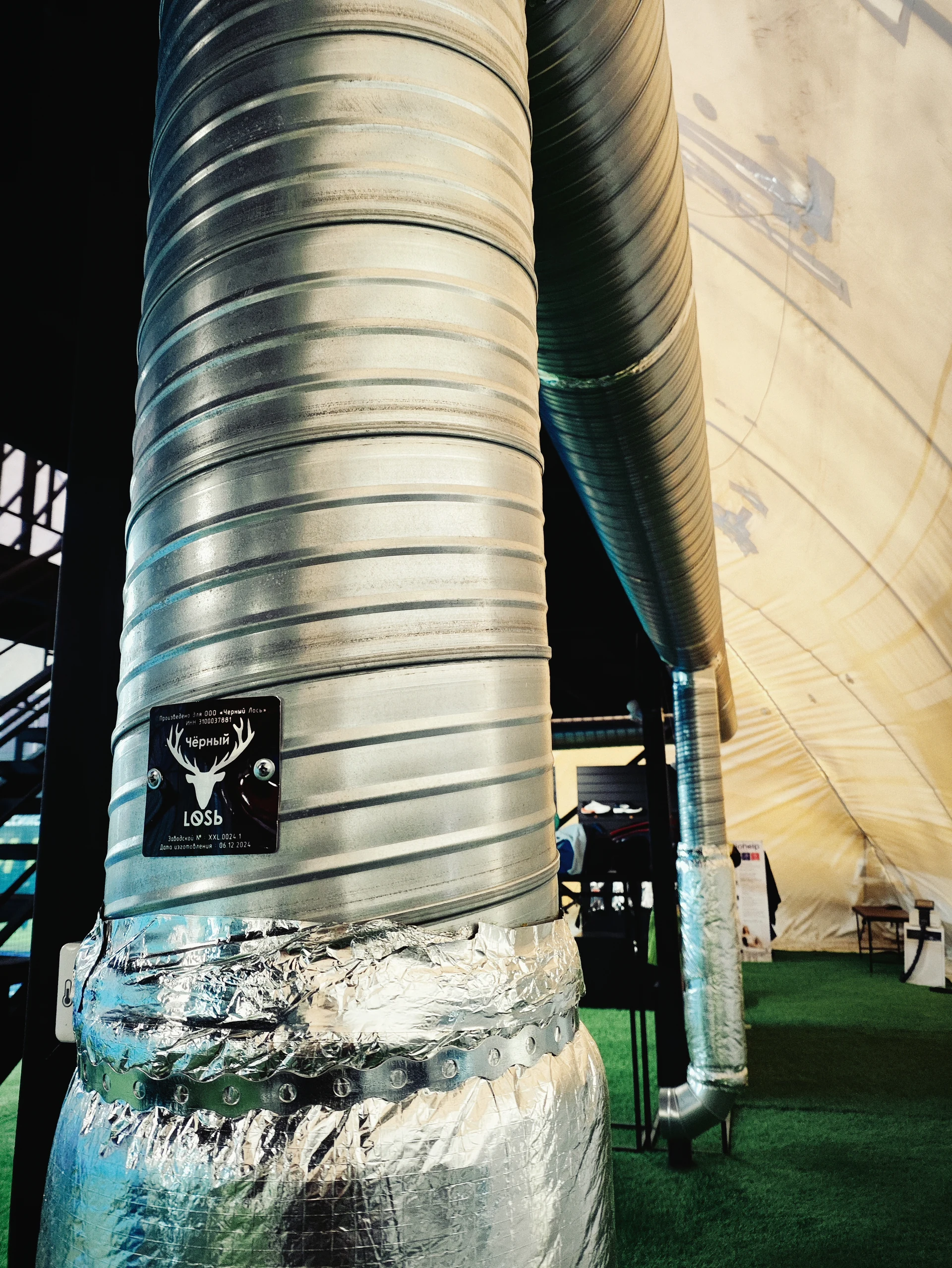

Четыре источника воздуха работают как одна система

Два штатных вентилятора ВОС, котельная и ГеоТерм создают располагаемый приток. Утечки, ворота и сброс учитываются в едином балансе, а защита по давлению имеет приоритет.

Открыть посадочную решения

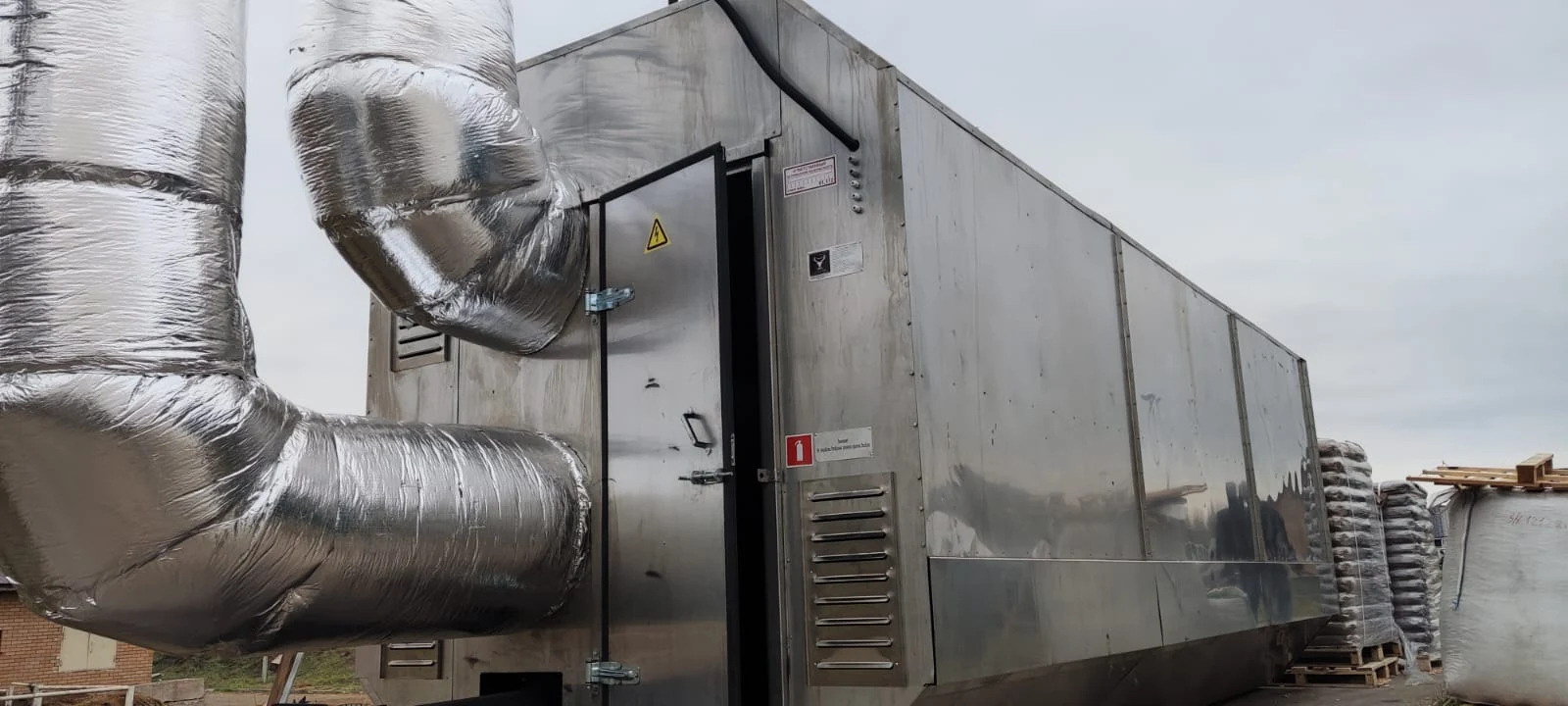

ГеоТерм подаёт свежий охлаждённый воздух
Этап 02 · лето03

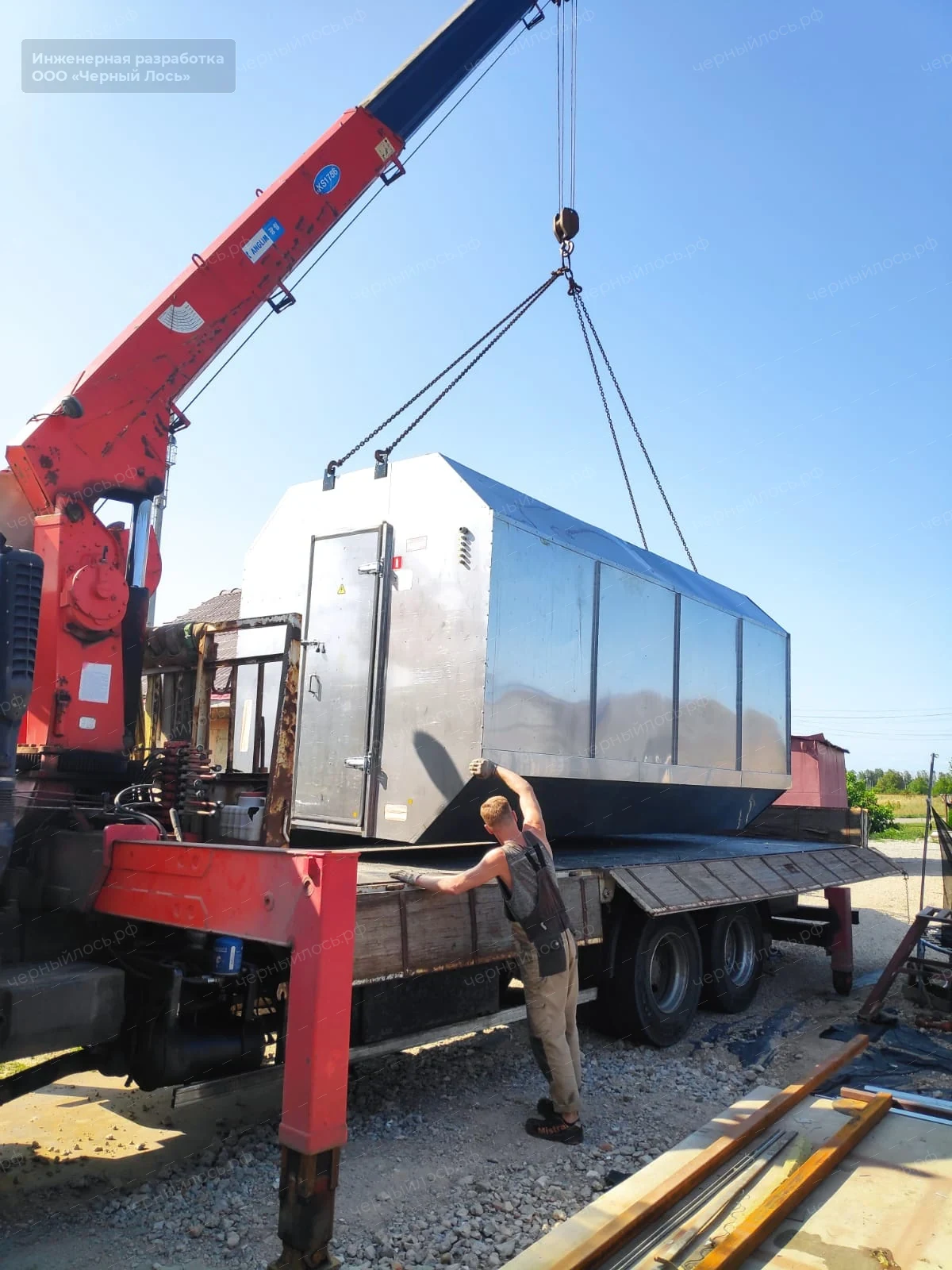

ГеоТерм подаёт свежий охлаждённый воздух

Вместо замкнутого перемешивания перегретого объёма система организует охлаждённый приток и подготавливает воздух по расчётному летнему режиму.

Открыть посадочную решения
Импульсный сброс удаляет горячий влажный воздух
Этап 03 · верхняя зона04

Импульсный сброс удаляет горячий влажный воздух

Две верхние точки открываются только при разрешённом давлении. Время импульса задаётся при наладке, а закрытие происходит по температуре и/или давлению.

Открыть посадочную решения
Технологическая карта · мастер платформы

Зимняя карта: тепло → воздух → ВОС / ангар → рециркуляция

Две котельные — часть воздушной системы сооружения, а не отдельные печи рядом с куполом.

Карта целиком
Технологическая карта отопления воздухоопорного сооруженияИсточник тепла, тепловоздушная платформа, управление воздухом, ВОС или ангар и контур рециркуляции.ТЕХКАРТА · ОТОПЛЕНИЕ ВОСТЕПЛОTG + LONGTG CONTROLAIR PLATFORMAIR CONTROLУЛИЦА / ПРИТОКMAINВОС / АНГАРРЕЦИРКУЛЯЦИЯУТЕЧКИ / ВОРОТА
Тепло и воздух рассматриваются совместно: TG + LONG нагревает чистый воздух, AIR CONTROL управляет притоком и рециркуляцией, а MAIN подаёт его в ВОС или ангар.
Технологическая карта · мастер платформы

Летняя карта: ГеоТерм + Бризеры + импульсный сброс

Кейс реализует ГеоТерм и две точки сброса; Бризеры показаны как доступное расширение для локальных зон, но не приписываются объекту как смонтированные.

Карта целиком
Технологическая карта охлаждения и климата ВОСПроцесс Климат и Охлаждение, центральная инженерная платформа, ГеоТерм, Бризеры, импульсный сброс и обратная связь по температуре, влажности и давлению.ТЕХКАРТА · КЛИМАТ / ОХЛАЖДЕНИЕКЛИМАТ / ОХЛАЖДЕНИЕCLIMATE CONTROLGEOTERMАДИАБАТИКА + ЧИЛЛЕРБРИЗЕРЫЛОКАЛЬНЫЕ ЗОНЫИМПУЛЬСНЫЙ СБРОС2 ТОЧКИ · T° + ΔPВОС / СПОРТИВНЫЙ КУПОЛT° · RH · ΔPВЕРХНИЙ ВЫБРОСУЛИЦА
Климатическая автоматика объединяет общий охлаждённый приток ГеоТерм, локальные зоны Бризеров и импульсный верхний сброс. Управление получает обратную связь по температуре, влажности и давлению ВОС.
Наблюдения объекта

Температуру рассматриваем вместе с местом замера

Это реальные наблюдения «Виборы», а не паспортное обещание для любого ВОС.

Без полноценного отвода перегрева≈ +38 °C

Перегретый объём и верхняя воздушная подушка

В рабочей зоне≈ +30 °C

Наблюдение при работе климатического комплекса

В охлаждённом притоке ГеоТерм≈ +24 °C

Температура подаваемого воздуха на объекте

Удаление горячего влажного воздухаСвежий охлаждённый приток ГеоТерм2–3 замещения объёма в час
Видео объекта

Производство, монтаж и работа оборудования

Четыре ролика собраны из реальных кадров объекта. Мастера 1080p и происхождение каждого файла сохранены в медиаманифесте ВОС.

Автоматика импульсного сброса

Давление имеет приоритет даже в ручном режиме

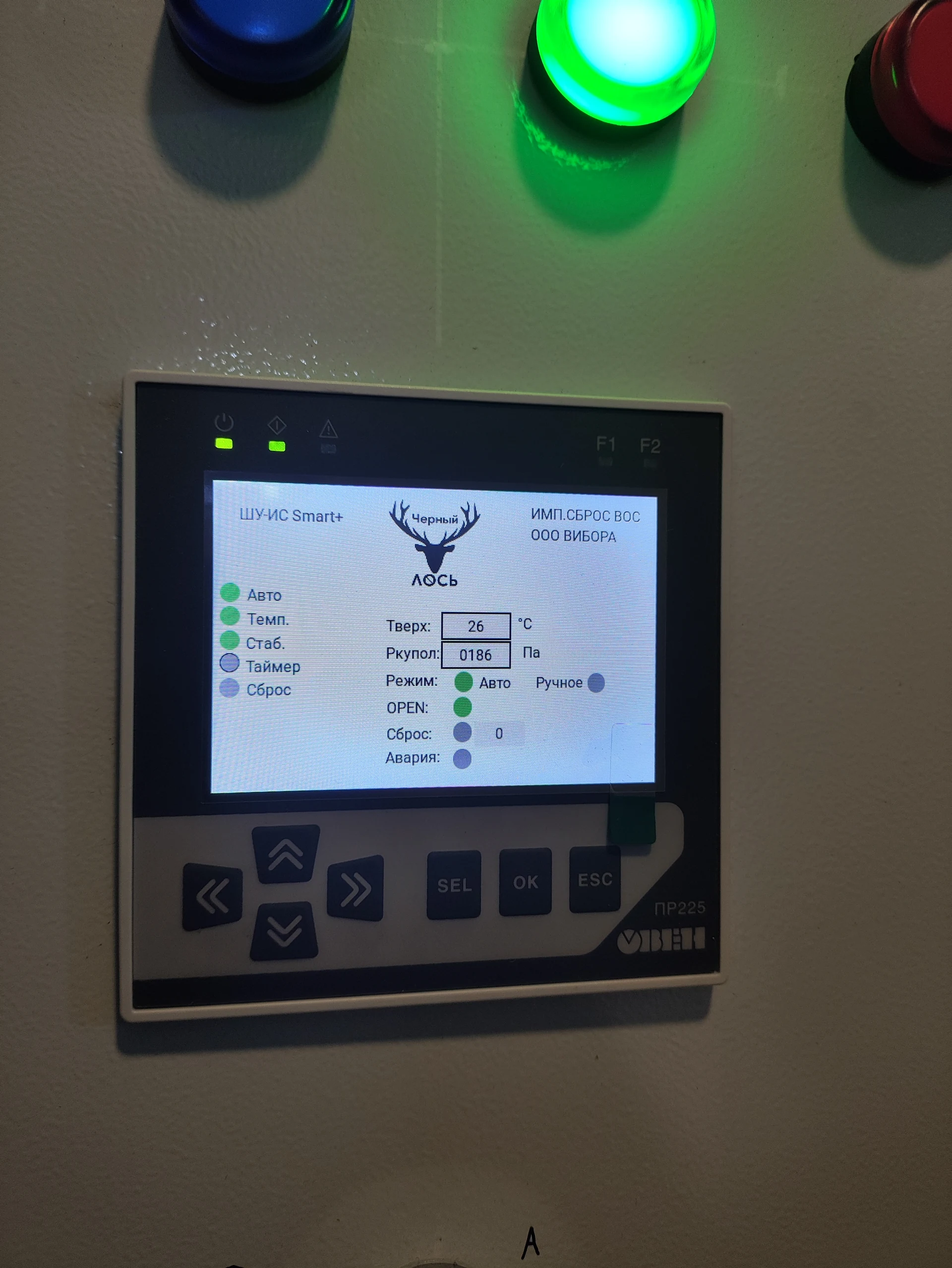

ПР225
ПР225Уставки, режимы и состояние разрешений.

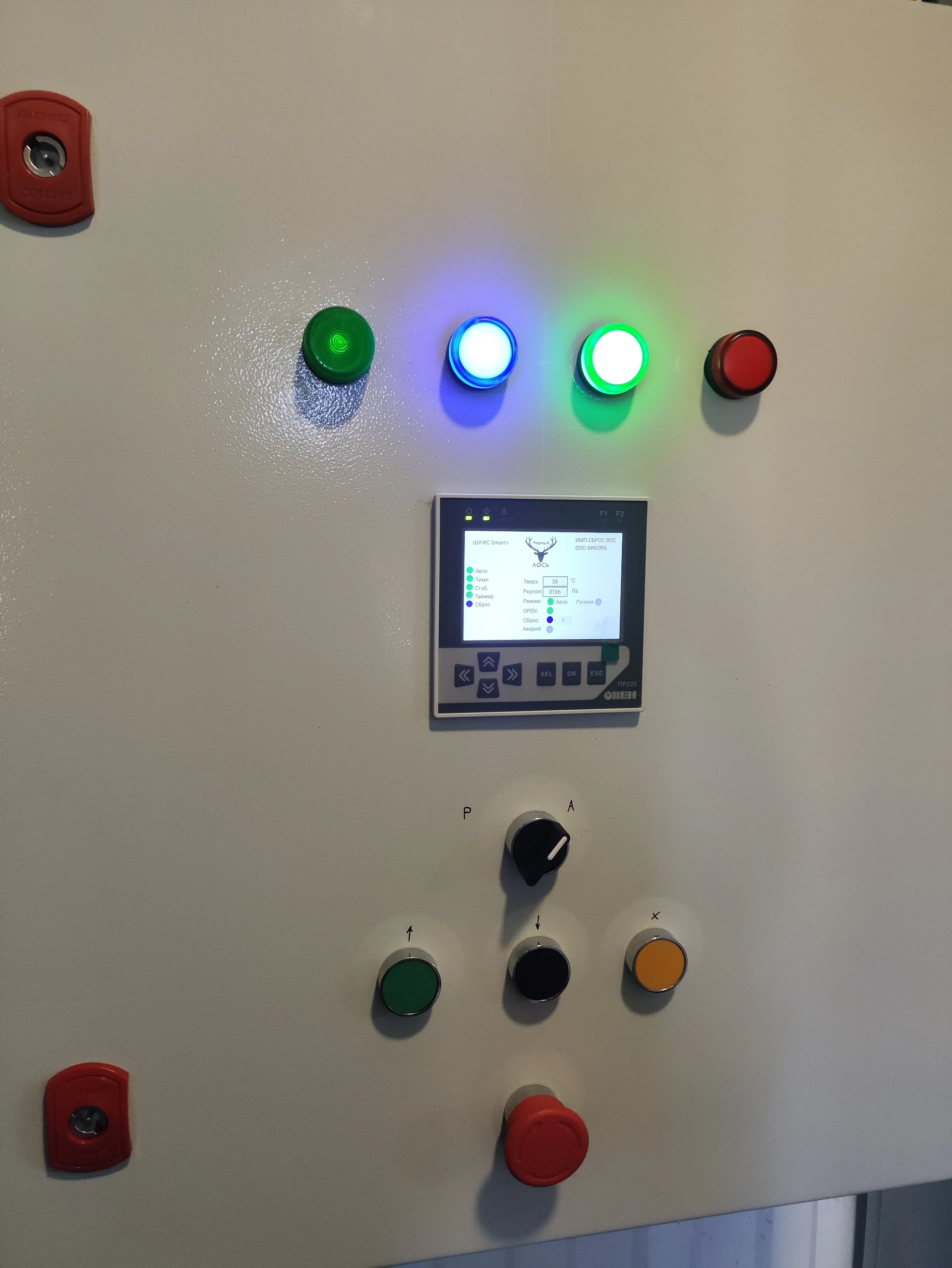

ШУ-ИС
ШУ-ИСПромышленный шкаф управления выполненного объекта.

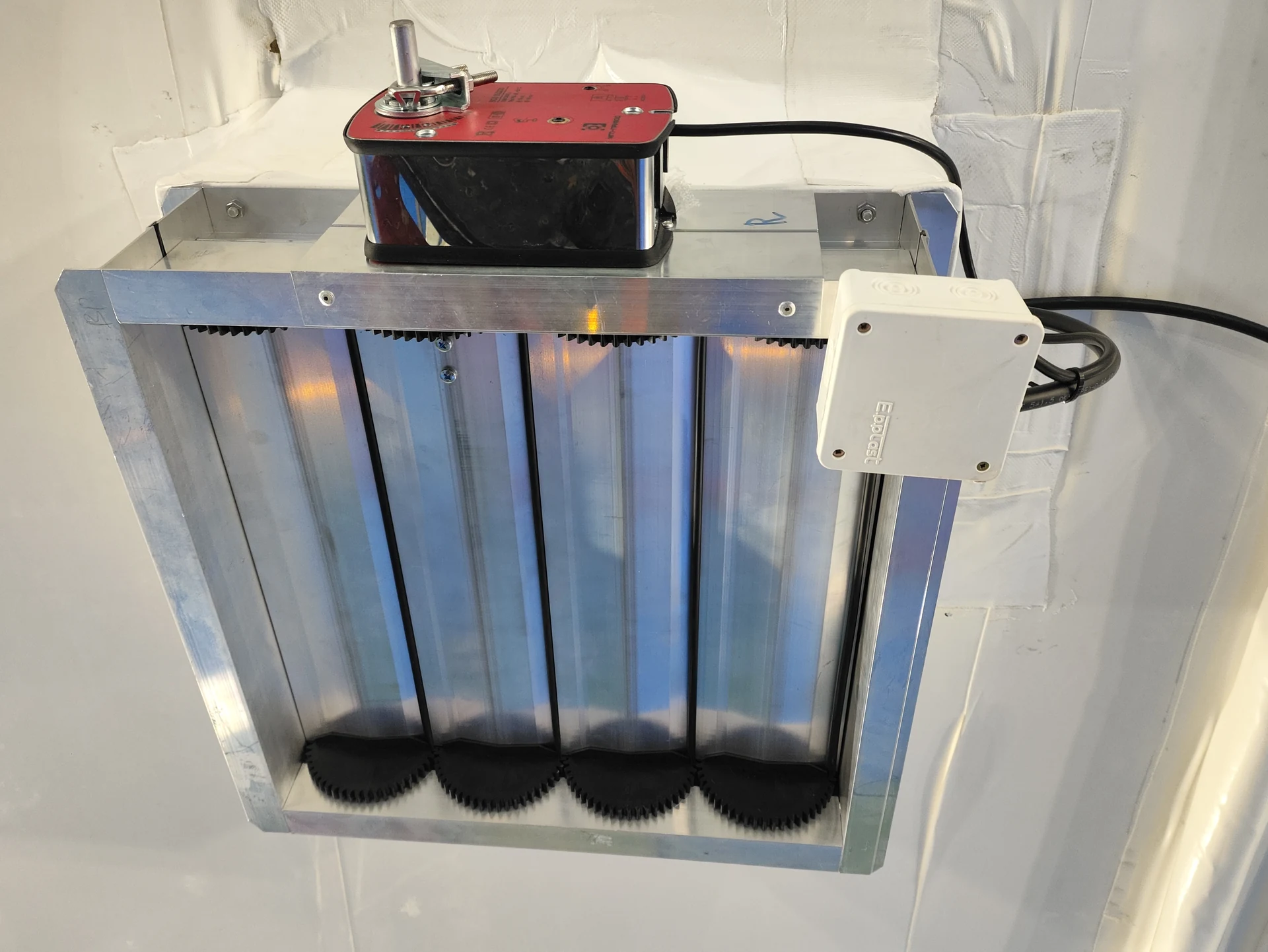

Сбросная точка
