Готовый источник воздушного тепла
Промышленный климатический теплоцентр
Промышленная приточно-вытяжная климатическая установка с пеллетным источником тепла
Пеллетное отопление, компенсация вытяжки, допустимая рециркуляция и распределение воздуха по зонам.
Не просто котельная, а наружная климатическая станция, которая управляет теплом и воздушным балансом.
Климатический Теплоцентр Черный Лось— 50–800 кВт
Источник тепла → воздушный модуль → горячая магистраль → зоны.
Верхняя · наружный воздухЗаслонка уличного воздуха
Нижняя · возвратЗаслонка рециркуляции
Воздушный модуль 30Подготовка и подача воздуха
TGS50 · M150 · ML350 · L450 · XL600 · XL800
Топливный бункер3 · 6 · 9 т пеллет
Производство и запуск
Теплогенератор и мобильная котельная — в одном видеоряде
Два полноценных фильма показывают источник горячего воздуха в производстве и готовую мобильную котельную на объекте: от заводской сборки до подключения и запуска.
Теплоцентр: тепло + воздушная инженерия
Теплоцентр — отдельный системный продукт с воздушной частью, общей инженерией, автоматикой, коммутацией и границей ответственности. Это не сокращённое название теплогенератора с бункером.
Определите границу ответственности системы
Теплоцентр управляет воздухом здания. PROCESS нужен только тогда, когда этот воздух становится частью качества продукта или технологического режима.
Ориентир бюджета, не публичная оферта. Все значения в матрице указаны с НДС. Цена и граница поставки подтверждаются после инженерного расчёта и спецификации. * Проектный диапазон зависит от состава системного продукта.
| Платформа | 0101 · ТЕПЛОБазовый ТГ | 0202 · ВОЗДУХПромышленный ТГ | 0303 · ПРОЦЕССПроцесс-модуль без мобильной оболочки | 0101 · ТЕПЛОМобильная котельная | 0202 · ВОЗДУХТеплоцентр | 0303 · ПРОЦЕССТеплоцентр Процесс |
|---|---|---|---|---|---|---|
| S50 | 463,6 тыс. ₽ | ≈680 тыс. ₽ | ≈1,8 млн ₽ | 2,8–3,2 млн ₽ | ≈4,0 млн ₽ | ≈5,5 млн ₽ |
| M150 | 1,49 млн ₽ | 2,40 млн ₽ | 4,10 млн ₽ | 4,5–5,2 млн ₽ | ≈6,2 млн ₽ | 8,0–8,5 млн ₽ |
| ML350 | 2,49 млн ₽ | 3,80 млн ₽ | 5,80 млн ₽ | 5,8–6,8 млн ₽ | 8,2–8,8 млн ₽ | 10,5–11,5 млн ₽ |
| L450 | 2,99 млн ₽ | 4,60 млн ₽ | 7,0 млн ₽ | 6,86–7,5 млн ₽ | 9,5–10,5 млн ₽ | 12,5–14 млн ₽ |
| XL600 | 3,59 млн ₽ | 5,60 млн ₽ | 8,5 млн ₽ | 8,0–9,0 млн ₽ | 11,5–12,5 млн ₽ | 15–17 млн ₽ |
| XL800 | 4,39 млн ₽ | 6,90 млн ₽ | 10,5 млн ₽ | 9,5–11 млн ₽ | 13,5–14,5 млн ₽ | 18–20+ млн ₽ |
| ТГ1000 DUO | — | 9,5 млн ₽ | 14,5 млн ₽ | 13,5–15 млн ₽* | 19–21 млн ₽* | 26–29 млн ₽* |
Что входит в инженерную часть и почему итог уточняется проектом
Цена относится к указанной границе поставки. Бункер, автоматика, вентилятор, воздушная сеть, монтаж, ПНР и интерфейсы с оборудованием заказчика входят только после подтверждения состава.
- Вентилятор и воздушная сеть подбираются по расчётной рабочей точке.
- Материалы, корпус и топливная комплектация зависят от режима и объекта.
- Для процессной версии отдельно фиксируются логика управления и состав инженерного пакета.
Сноска: обозначения инженерной документации
В карточках используются русские названия. Коды ниже сохранены только для сопоставления с расчётом, схемой и спецификацией.
Боль производства
Обычная котельная не знает, куда исчез воздух
Она производит тепло, но не управляет притоком, возвратом и тем, как ресурс делится между потребителями.
01
Вытяжка забирает тепло
Удалённый воздух должен быть организованно компенсирован, иначе его место займёт холодный подсос.
02
Одна температура — разные зоны
Основной цех, камера, склад и дополнительный участок требуют разных расходов и приоритетов.
03
Ворота ломают баланс
Резкое открывание меняет давление и нагрузку быстрее, чем обычная котельная успевает отреагировать.
04
Тепло выбрасывается наружу
Допустимая рециркуляция возвращает часть уже нагретого воздуха и снижает нагрузку на TG.
05
Нет единого управления
Разрозненные вентиляторы, заслонки и горелка работают несогласованно и создают конфликт режимов.
06
Мощность выбирают по площади
На производстве вытяжка и технологический воздух часто важнее квадратных метров.
Одна платформа
Клиент покупает нужный уровень и может расширить его позже
Разница между котельной, теплоцентром и технологическим решением видна сразу — без смешения функций.
Воздушный теплогенератор
Источник горячего воздуха заданной мощностиБазовый класс для понятной задачи. Не обещает промышленную аэродинамику или интеграцию с технологической машиной.
Промышленный воздушный теплогенератор
Расход + давление + промышленный вентилятор + частотное регулированиеПромышленная аэродинамика под заданные м³/ч и Па, тяжёлый режим работы и расширенная автоматика.
Промышленный тепловоздушный процессный модуль (например: окраска, сушка, вытяжка, рециркуляция и другие технологические процессы)
+ автоматика технологического процесса«Процессный» — третий уровень глубины интеграции. Это отдельная инженерная версия со своим составом, запасами, автоматикой, алгоритмами, ответственностью и ценой, а не базовый теплогенератор с несколькими добавленными датчиками. Может работать как отдельный модуль для внешней машины или как процессное ядро Теплоцентра.
Сноска: внутренние названия модулей и автоматики
Коды являются частью инженерного языка платформы и одинаково читаются на сайте, схемах и в автоматике. Наведите указатель на код, чтобы увидеть краткое пояснение; полный список собран в библиотеке терминов внизу страницы.
Базовое климатическое исполнение
Приточно-вытяжной климат и пеллетное тепло — в одной заводской системе
Состав отделён от процессного уровня, чтобы клиент сразу понимал границу базового Теплоцентра.
Входит в базовое климатическое исполнение
Приток, вытяжка, рециркуляция, фильтрация, вентиляторы, клапаны, контроль температуры, расхода и давления, пеллетный источник тепла, корпус или рама и заводская автоматика.
Не входит в базовое исполнение
Отдельная холодильная машина, испарительные панели и глубокая интеграция со станком или сушилкой. Для технологического процесса рассчитывается самостоятельное процессное ядро со своей ведомостью состава, запасами и автоматикой — это не набор опций к базовому исполнению.
Фактические расходы, давление, фильтрация, допустимая рециркуляция, состав датчиков и исполнительных механизмов фиксируются после расчёта объекта и в спецификации.
ДВЕ КЛИМАТИЧЕСКИЕ СИСТЕМЫ · ОДНА ПЛАТФОРМА
Теплоцентр и ГеоТерм: в чём разница
Одинаковая воздушная архитектура решает разные главные задачи. Раскройте каждую систему и сравните границу поставки.
КЛЮЧЕВОЕ ОТЛИЧИЕ ПЛАТФОРМЫ
ГеоТерм закрывает вентиляцию, охлаждение, влажность и осушение. Климатический Теплоцентр добавляет собственное пеллетное тепло. Одна платформа, одна автоматика, один производитель.
ОБЩЕЕ ИНЖЕНЕРНОЕ ЯДРОВоздух → фильтрация → вентиляторная часть → клапаны → датчики → автоматика → зоны
Конкретный состав подтверждает проект и ведомость оборудования.Главный результат — рассчитанное тепло и его передача воздухом.
- Пеллетный источник тепла
- Приток, вытяжка и рециркуляция
- Фильтрация, вентиляторы и клапаны
- Температура, расход, давление и автоматика
Граница: Чиллер, влажные испарительные кассеты и глубокая интеграция в технологическую машину добавляются только по отдельному расчёту и составу.
Перейти в ТеплоцентрГлавный результат — требуемое состояние воздуха при минимально необходимом механическом холоде.
- Непрямая адиабатика без добавления влаги
- Прямая адиабатика через влажную кассету
- Механический холод и осушение по необходимости
- Зимний нагрев от рассчитанного внешнего источника
Граница: Чиллер остаётся отдельным источником механического холода и входит в поставку только тогда, когда он указан в ведомости состава.
Нужно прежде всего тепло? Начинаем с Теплоцентра.Нужны охлаждение и влажность? Начинаем с ГеоТерм.Нужен полный цикл? Объединяем ветки только после расчёта объекта.

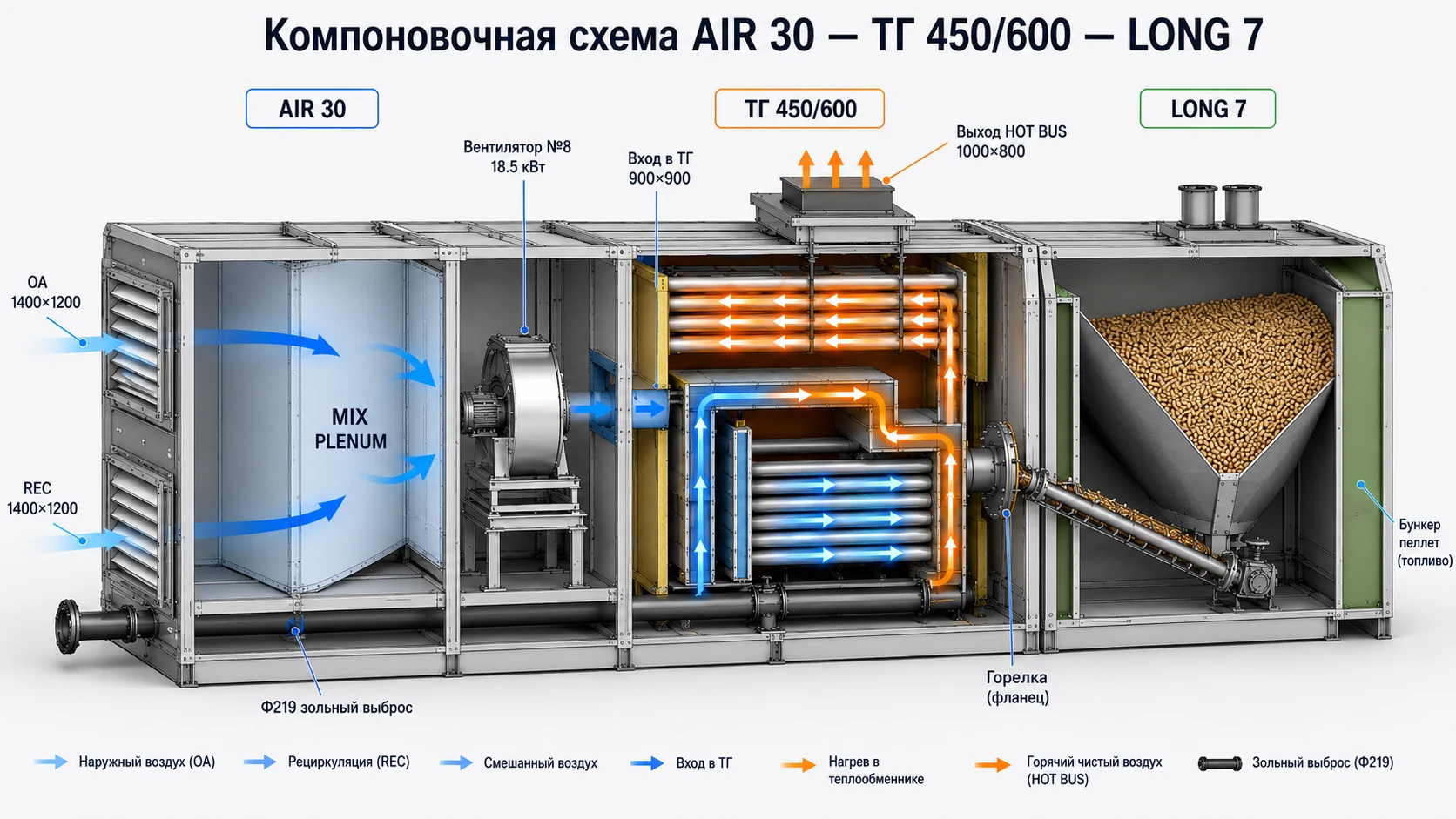

Устройство платформы
Каждый модуль отвечает за свою функцию — и не маскирует слабое место соседнего.
Так платформа расширяется без полной переделки: источник тепла, воздушный тракт, топливо, управление и технологические модули связаны понятными интерфейсами.
TG + LONG
Базовая мобильная котельная: источник тепла и рассчитанный запас топлива.
TG CONTROL
Управление горением, подачей топлива, защитами и доступной тепловой мощностью.
AIR
Наружный и возвратный воздух, моторные клапаны и основной вентилятор с ПЧ.
AIR CONTROL
Согласует OA/REC, давление, температуру, вентилятор и запрос мощности у TG CONTROL.
HOT BUS
Общий напорный коллектор с независимыми зонами, расписаниями и приоритетами.
PROCESS CONTROL
Подключаемая отраслевая логика: PAINT, DRY, WELD AIR и другие процессы.
Автоматика воздуха
Не добавляет холодный воздух — подаёт подогретую компенсацию
Контроллер получает запрос от вытяжки и здания, выбирает долю улицы и допустимой рециркуляции, задаёт расход вентилятору и передаёт запрос тепла в автоматику теплогенератора.
УЛИЦАНаружный воздух
ВОЗВРАТДопустимая рециркуляция
АВТОМАТИКА ВОЗДУХАСмесь + расход + давление
ТЕПЛОГЕНЕРАТОРЧистый горячий воздух
МАГИСТРАЛЬЗоны производства
Доля рециркуляции определяется назначением помещения, загрязнениями, пожарными и санитарными требованиями. Универсального процента нет.

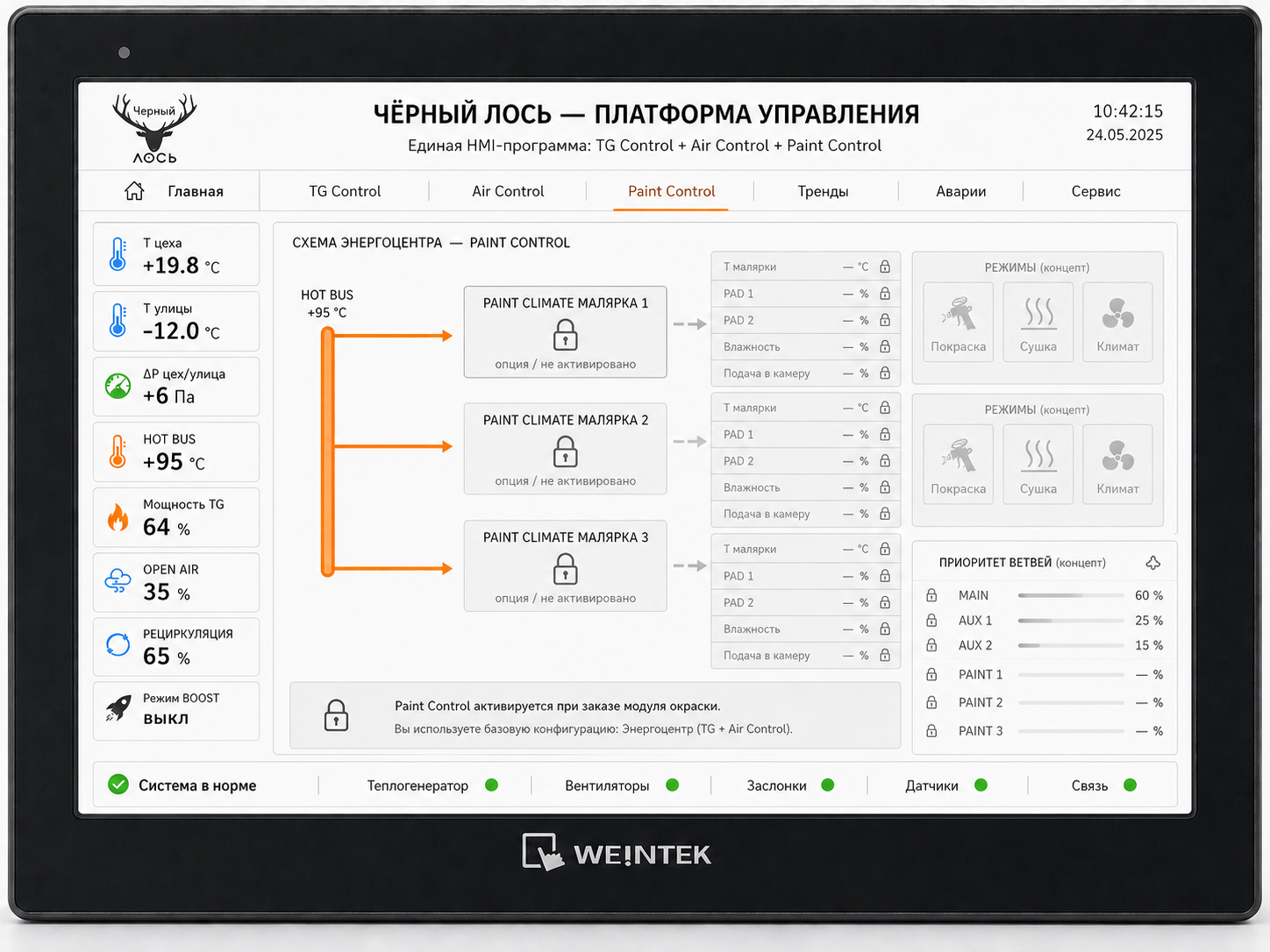

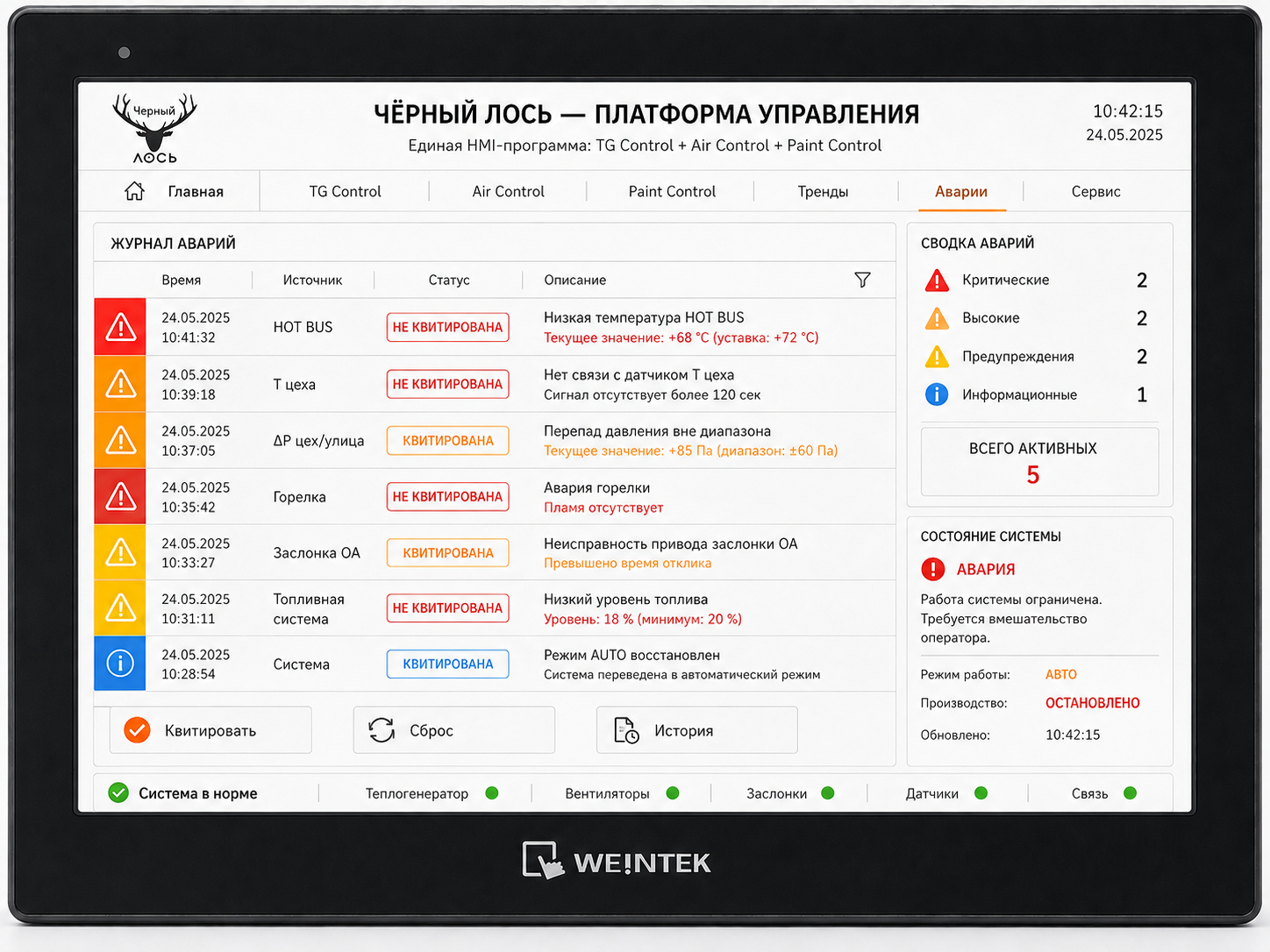

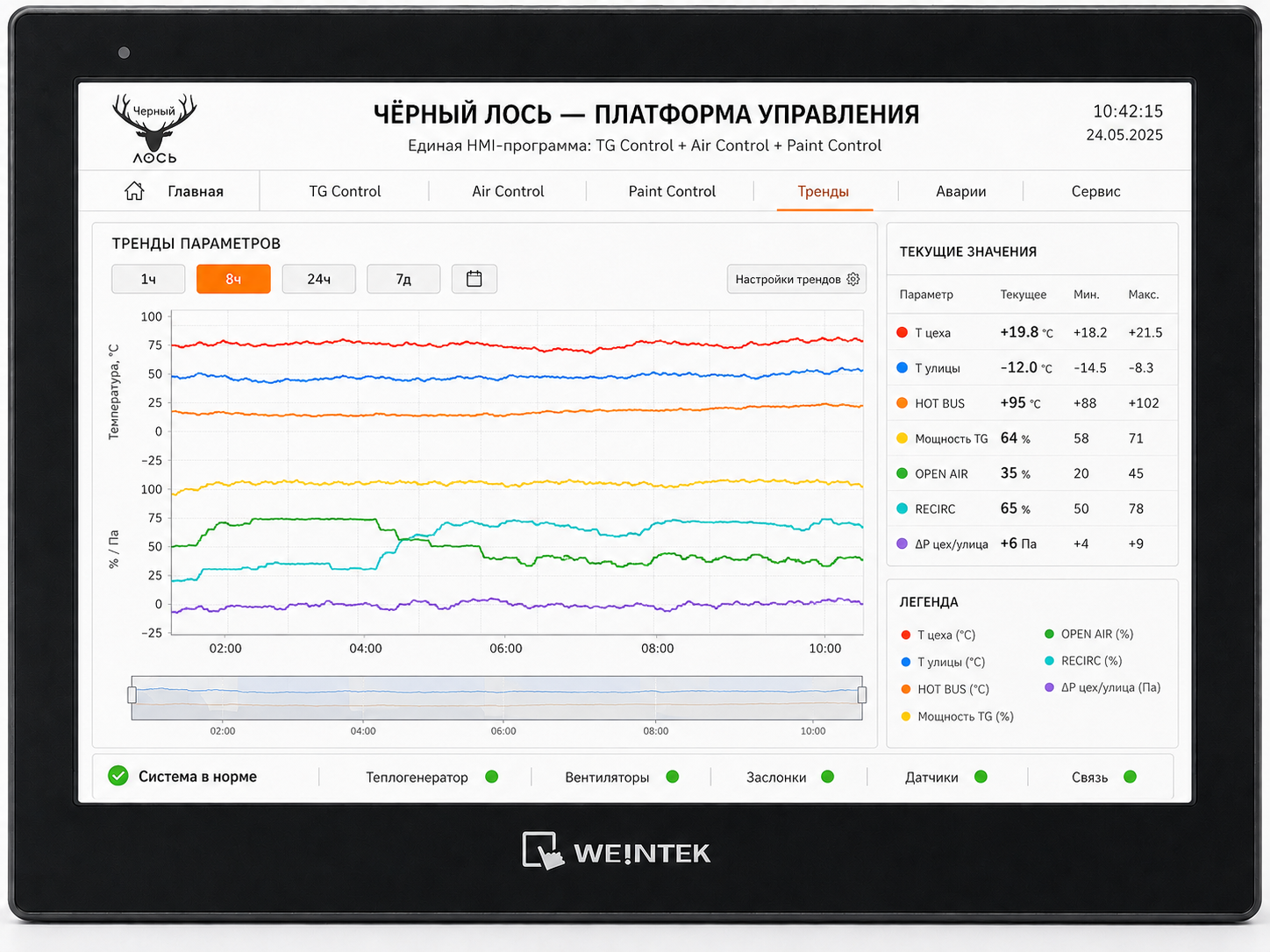

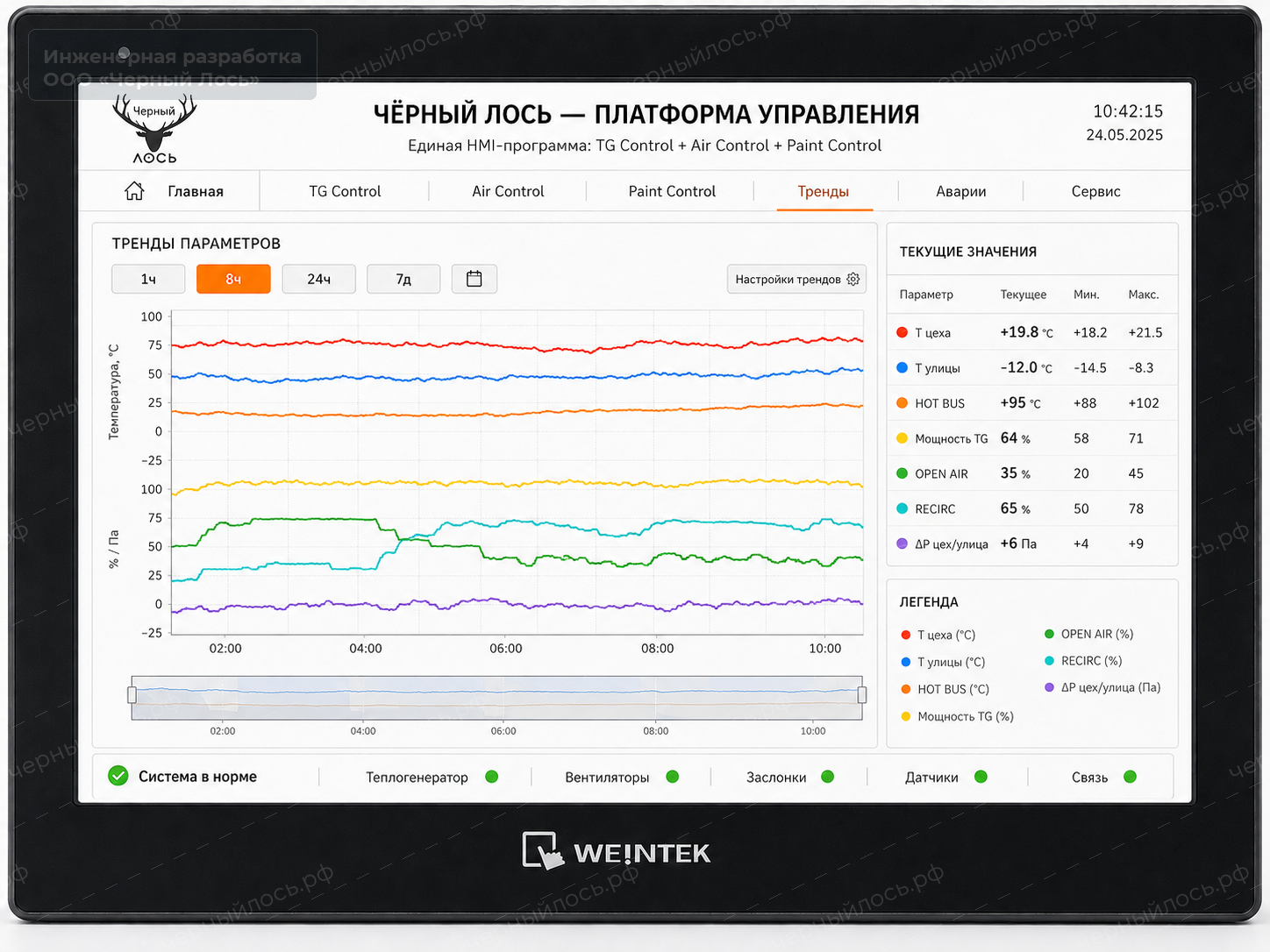

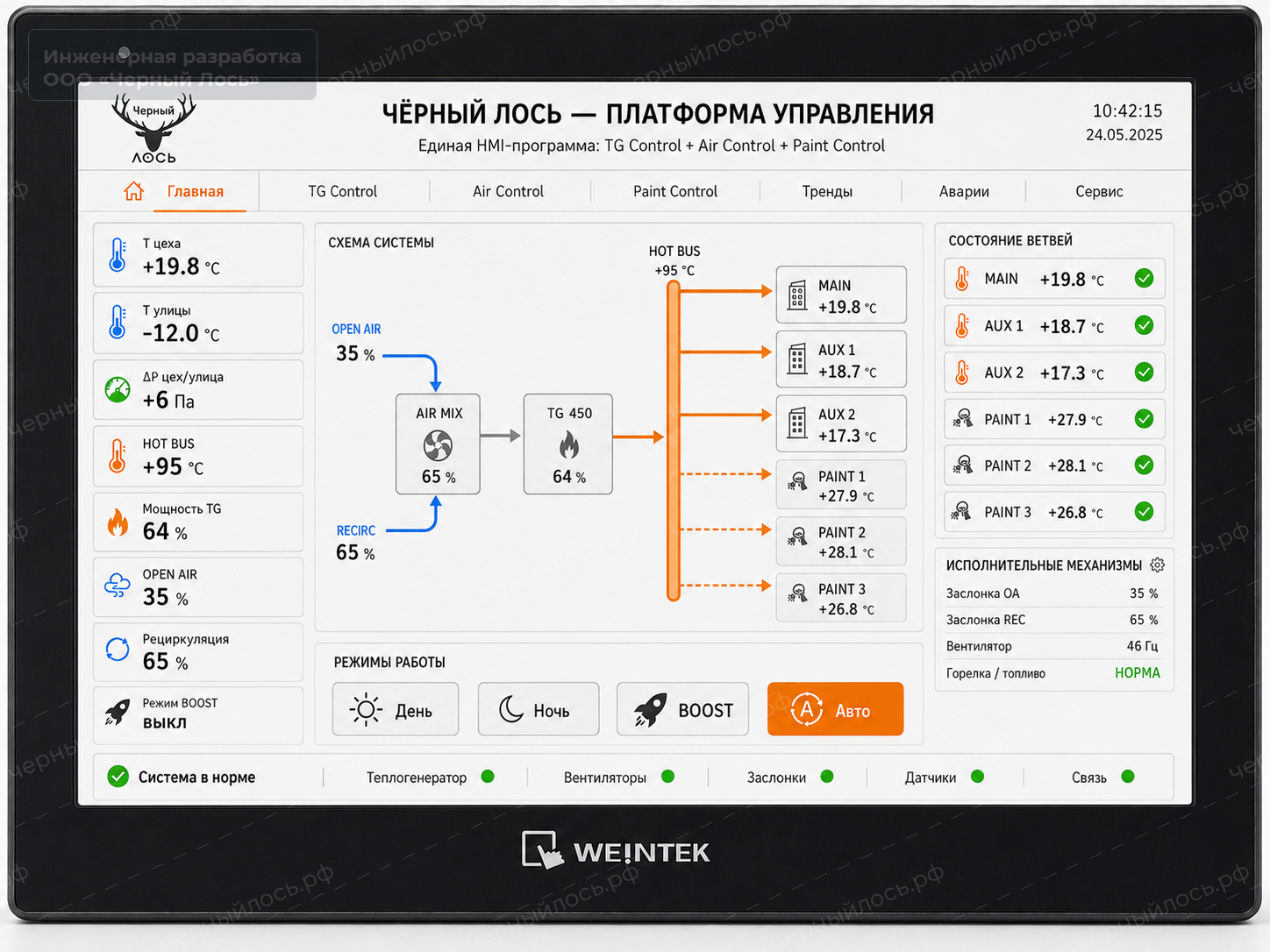

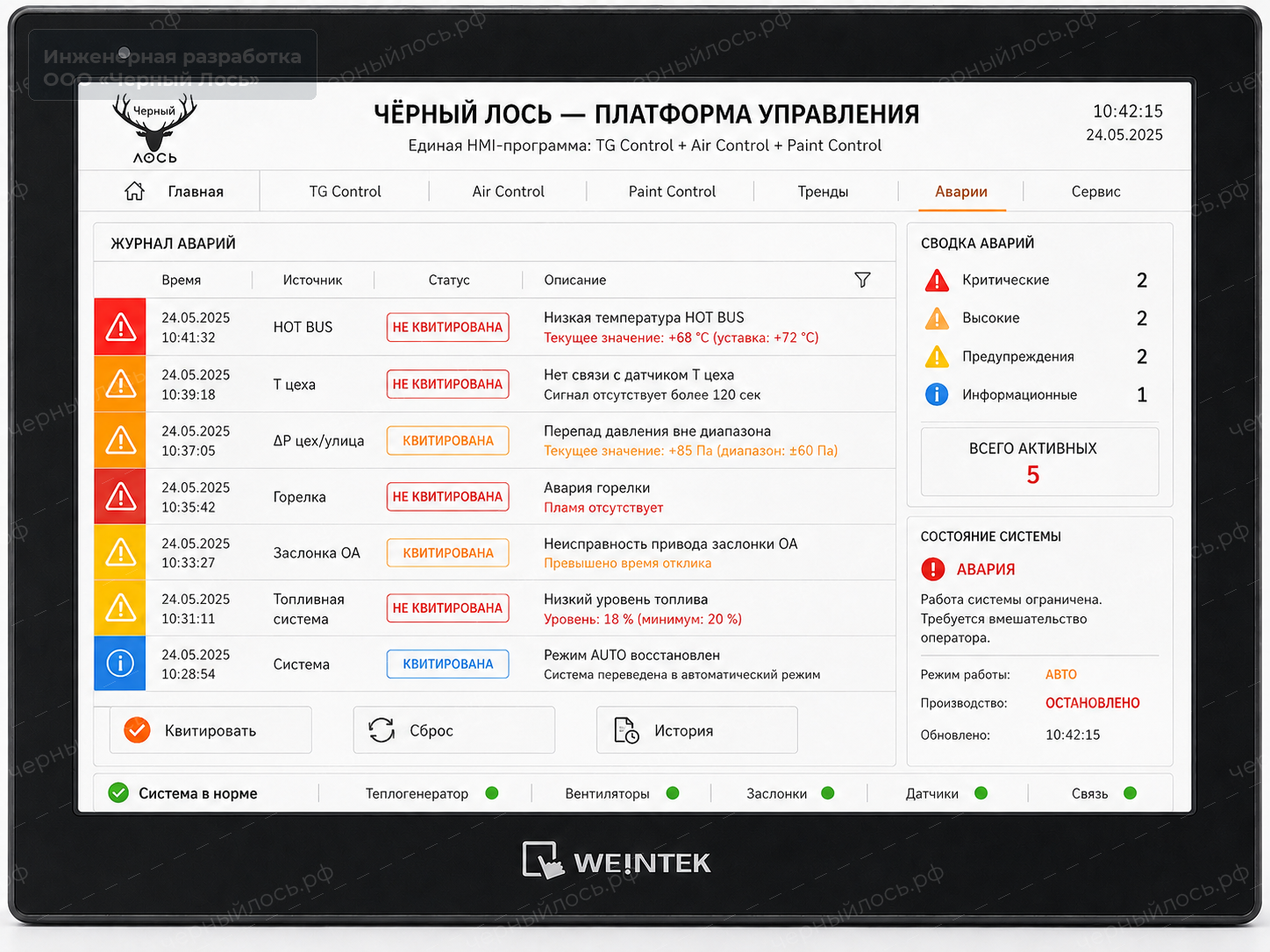

Автоматика воздуха · промышленная операторская панель
Управление теплоцентром на одном экране
Оператор видит источник тепла, воздушный баланс, горячую воздушную магистраль, подключённые ветви, тренды и аварийные события. Интерфейс показывает логику единой платформы без привязки к одной жёсткой конфигурации.
Все изображения — концептуальные рендеры возможного исполнения. Фактическая панель, контроллер, структура экранов, состав датчиков, исполнительных механизмов, журналов, трендов и удалённого доступа определяются только комплектацией и проектом конкретного объекта.
Технологическая карта · глубина интеграции 3
Инженерная платформа: от тепла до технологического воздуха
Промышленный тепловоздушный процессный модуль (например: окраска, сушка, вытяжка, рециркуляция и другие технологические процессы). Источник тепла, управление воздухом и отдельный технологический уровень с рецептом продукта.
Что получает клиент
Теплоцентр — лёгкие и мозг производственного здания
Платформа связывает тепло и воздух в одном управляемом процессе.
Подогретая компенсация
Автоматика воздуха не подаёт холодный воздух в цех: она согласует наружный и возвратный потоки с доступным теплом.
Управляемая рециркуляция
Возврат разрешается только там, где это допустимо технологией и безопасностью.
Давление здания
Система видит вытяжку и приток как общий баланс, а не как независимые вентиляторы.
Распределение по зонам
Горячая воздушная магистраль питает основной цех, дополнительные зоны и технологические ветки с отдельными заслонками и приоритетами.
Сценарии работы
Оператор выбирает задачу, а автоматика согласует управление воздухом и теплогенератором.
Рост без подмены класса
Для глубокой интеграции рассчитывается отдельное процессное ядро со своей автоматикой, запасами и ответственностью.

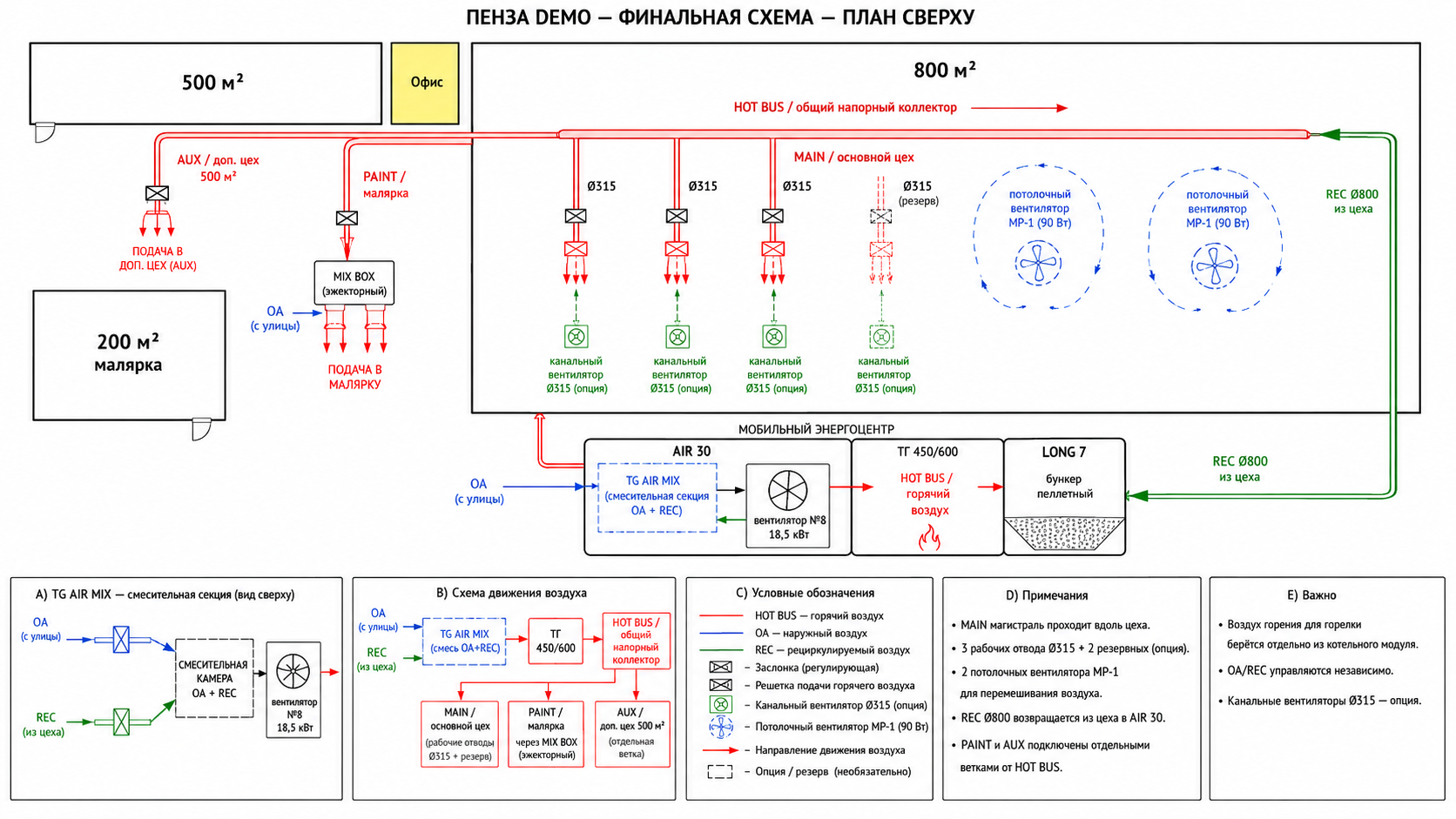

Пенза · демонстрационная компоновка
Один источник — три разных потребителя
Основной цех получает рабочий поток, окраска — технологический приоритет, дополнительная зона работает по собственной ветке. Сохранённая схема показывает логику без подмены проектной документации.
Ступень 3
Когда нужен технологический воздух
Теплоцентр получает отдельную процессную версию теплового ядра и связанную автоматику тепла, воздуха и технологии. Для окраски она управляет режимом каждой камеры, а не просто добавляет несколько датчиков к обычному теплогенератору.
Открыть Черный Лось ОКРАСКА01 02 03 ТеплогенераторTGThermal Generator Топливный модульLONGFuel storage and feeding module Автоматика теплогенератораTG CONTROLHeat generator control Воздушный модульAIRAir module Автоматика воздухаAIR CONTROLAir control Горячая воздушная магистральHOT BUSHot air bus Автоматика процессаPROCESS CONTROLProcess control
Воздушный теплогенератор
Источник горячего воздуха заданной мощностиБазовый класс для понятной задачи. Не обещает промышленную аэродинамику или интеграцию с технологической машиной.
Промышленный воздушный теплогенератор
Расход + давление + промышленный вентилятор + частотное регулированиеПромышленная аэродинамика под заданные м³/ч и Па, тяжёлый режим работы и расширенная автоматика.
Промышленный тепловоздушный процессный модуль (например: окраска, сушка, вытяжка, рециркуляция и другие технологические процессы)
+ автоматика технологического процессаСноска: внутренние названия модулей и автоматики
Коды являются частью инженерного языка платформы и одинаково читаются на сайте, схемах и в автоматике. Наведите указатель на код, чтобы увидеть краткое пояснение; полный список собран в библиотеке терминов внизу страницы.
Связанные задачи
От оборудования — к расчёту конкретного объекта
ИНЖЕНЕРНЫЕ ВОПРОСЫ · ТЕПЛОЦЕНТР
До звонка инженеру: как устроено тепло и воздух на производстве
Без требования разбираться в вентиляции: объясняем, где заканчивается котельная, зачем нужен воздушный баланс и какие данные превращают ориентир в рабочее решение.
Чем Теплоцентр отличается от мобильной котельной?
Мобильная котельная — самостоятельный источник горячего воздуха. Теплоцентр использует тепловой модуль, но дополнительно управляет притоком, допустимым возвратом, вытяжкой, расходом, давлением и распределением по зонам. Если объекту нужно только автономное тепло, сложность Теплоцентра может быть избыточна.
Зачем компенсировать вытяжку, если в цехе и так есть щели?
Неорганизованный подсос холодного воздуха даёт сквозняки, падение температуры и непредсказуемое давление. Расчётная компенсация подаёт нужный объём через управляемый путь и согласует его с доступной тепловой мощностью.
Можно ли всегда возвращать тёплый воздух обратно в цех?
Нет. Рециркуляция допустима только для воздуха из разрешённой чистой зоны и после проверки загрязнений, технологии, пожарных и санитарных требований. Воздух из камер и локальных вытяжек не подмешивается автоматически.
Что меняется, когда открываются ворота или включается мощная вытяжка?
Меняются давление и тепловая нагрузка. Автоматика может получать сигнал от ворот или вытяжки, увеличивать наружный воздух и расход вентилятора, корректировать возврат и запрашивать дополнительное тепло. Уставки и время усиленного режима подтверждаются проектом и пусконаладкой.
Как понять, хватит ли Теплоцентра на цех и склад одновременно?
Нужен общий тепловой и воздушный бюджет: ограждения, климатическая точка, ворота, расход вытяжки, высота, режимы зон и одновременность. Площадь сама по себе не показывает ни необходимую мощность, ни расход воздуха.
Теплоцентр обязательно ставится внутри здания?
Нет. Это наружная промышленная климатическая станция. Но место установки, фундамент, доступ для сервиса, трассы воздуховодов, дымоход, электрика, топливная логистика и шум проверяются до поставки.
Что входит в базовое исполнение, а что является проектом?
Базовый климатический контур включает согласованные приток, вытяжку, допустимую рециркуляцию, фильтрацию, вентиляторы, клапаны, контроль температуры, расхода и давления, пеллетный источник тепла и заводскую автоматику. Чиллер, PAD, технологические камеры, PROCESS и сложные объектовые работы не следует считать включёнными без спецификации.
Нужны ли воздуховоды, если это готовый наружный модуль?
Да. Готовность модуля означает, что основные узлы собраны на заводе. На объекте остаются присоединение к воздуховодам, дымоходу, электрике, топливному модулю и проверка рабочей точки сети; без этого нельзя гарантировать расход, давление, шум и температуру в зоне.
Как решается шум и обслуживание?
Вентиляторы и воздуховоды выбираются по расчётной рабочей точке, а доступ к фильтрам, зольнику, горелке и приводам планируется заранее. Шумовые требования и необходимость глушителей подтверждаются для конкретной трассы и места установки.
Можно ли начать с одной зоны и расширить систему позже?
Да, это возможный путь платформы. Перед расширением проверяется фактический резерв TG, вентиляторов, HOT BUS, автоматики и электроснабжения. Если резерва нет, проектируется дополнительный модуль, а не обещается расширение 'без ограничений'.
Когда нужен Теплоцентр PROCESS?
Теплоцентр — это нагрев, приток и вытяжка, рециркуляция, фильтрация, поддержание давления и расхода, а также общая автоматика воздуха.
Теплоцентр PROCESS включает всё перечисленное и дополнительно управляет технологическим воздухом по требованиям конкретной машины или процесса:
- разные температурные режимы и зоны
- рециркуляция по алгоритму и управление вытяжкой
- заслонки и частотное регулирование вентиляторов
- датчики T / RH / ΔP и другие измерения по задаче
- рецепты, HMI и управление режимами
- Modbus или дискретная связь с оборудованием клиента
- межблокировки и управление тепловым и воздушным ресурсом по состоянию процесса
Теплоцентр Черный ЛосьПромышленная приточно-вытяжная климатическая установка с пеллетным источником тепла.
Теплоцентр PROCESS Черный ЛосьПромышленная приточно-вытяжная климатическая установка с пеллетным источником тепла для технологических процессов — с управлением воздухом, зонами, рециркуляцией и интеграцией в оборудование предприятия.
Граница ответственности. Теплоцентр PROCESS не заявляется как система управления всей сушилкой, линией окраски или производством. Точная формулировка: управление технологическим воздухом и интеграция в технологический процесс.
Почему цена показана «от» и когда она фиксируется?
Потому что состав зависит от Q@ΔP, теплового баланса, доли наружного воздуха, зон, фильтрации, топливной автономности, трасс и объектовой интеграции. После инженерной проверки формируется спецификация — тогда фиксируются состав, границы поставки и цена.
