Отопление воздухоопорного сооружения без водяного контура

Мобильные воздушные котельные нагревают чистый воздух через теплообменник и подают его непосредственно в ВОС. Считаем не только мощность, но и раздачу, подпор, резервирование и автономность.

Мощность определяется теплопотерями и режимом объекта, а не только площадью.
Отопление воздухоопорного сооружения без водяного контура
2 модулякейс ВИБОРА
Воздухбез водяной сети
RECпо расчёту
TG + LONGИсточник чистого горячего воздухаТопка отделена от воздушного потока
AIR CONTROLПриток и рециркуляцияРежим выбирается по температуре и качеству воздуха
ВОС / АНГАРКонечный объектПодпор оболочки остаётся ограничением системы
Инженерная последовательность

Страница идёт по технологической карте

От потребности в тепле — к источнику, управлению воздухом, ВОС и обратному контуру рециркуляции.

01

Считаем теплопотери

Оболочка, площадь, высота, ветер, ворота и требуемая температура.

02

Выбираем резервирование

Один или несколько источников тепла под рабочий и аварийный режим.

03

Формируем воздушную подачу

Температура, расход, трассы, рукава и точки ввода в ВОС.

04

Связываем с подпором

Штатные вентиляторы, котельная, утечки и давление оболочки считаются вместе.

05

Настраиваем режимы

Разгон, поддержание, дежурный режим и автономность по топливу.

Технологическая карта · мастер платформы

Технологическая карта отопления ВОС / ангара

Вместо абстрактного ЦЕХА мастер показывает реальный конечный объект — ВОС / АНГАР — и контур рециркуляции через AIR CONTROL.

Карта целиком
Технологическая карта отопления воздухоопорного сооруженияИсточник тепла, тепловоздушная платформа, управление воздухом, ВОС или ангар и контур рециркуляции.ТЕХКАРТА · ОТОПЛЕНИЕ ВОСТЕПЛОTG + LONGTG CONTROLAIR PLATFORMAIR CONTROLУЛИЦА / ПРИТОКMAINВОС / АНГАРРЕЦИРКУЛЯЦИЯУТЕЧКИ / ВОРОТА
Тепло и воздух рассматриваются совместно: TG + LONG нагревает чистый воздух, AIR CONTROL управляет притоком и рециркуляцией, а MAIN подаёт его в ВОС или ангар.
Монтаж на объекте

Котельные, воздуховоды и работа теплогенератора

Воздушная раздача внутри ВОС
Воздушная раздача внутри ВОСУтеплённые вертикальные трассы и точки подачи воздуха.

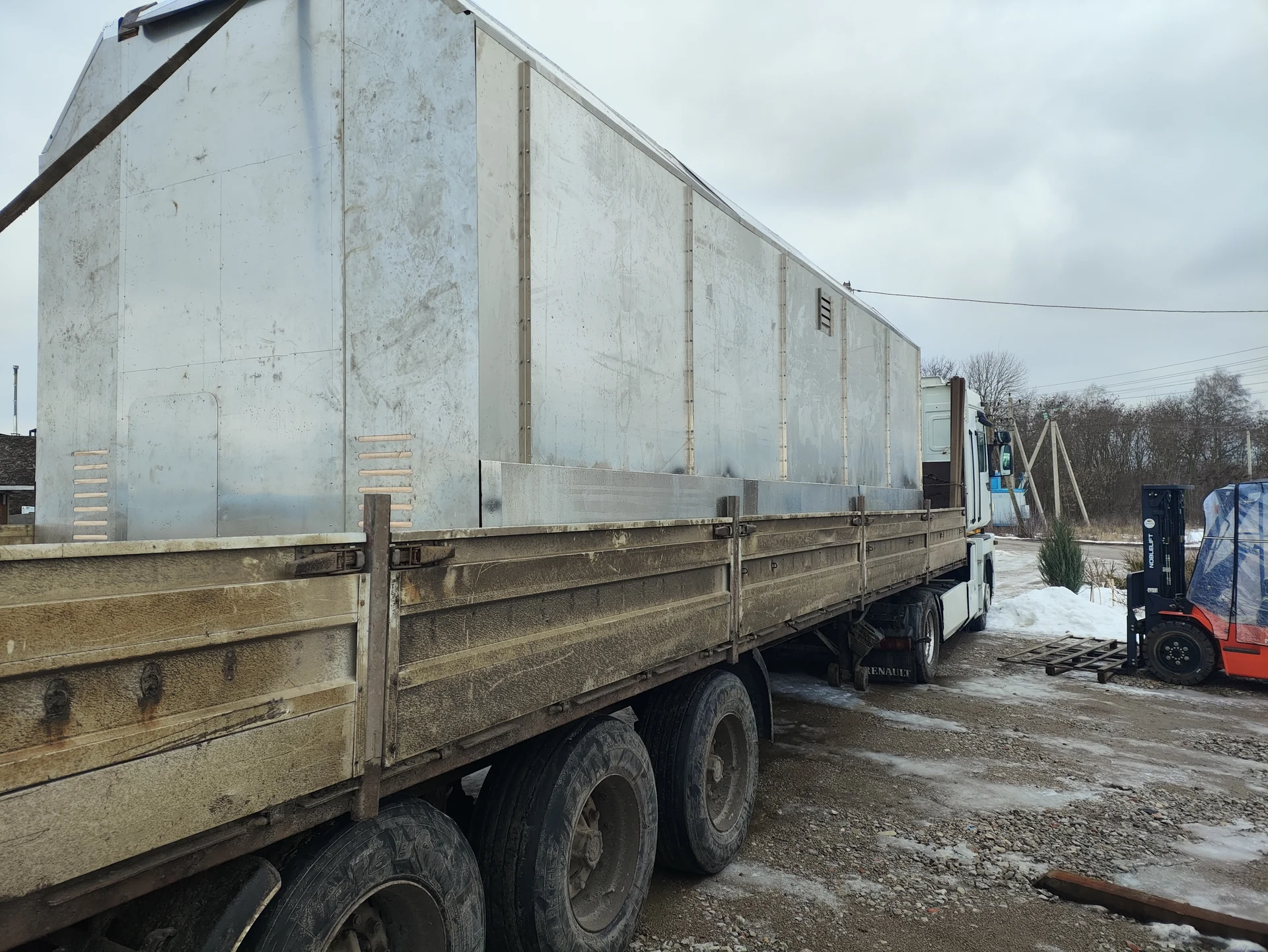

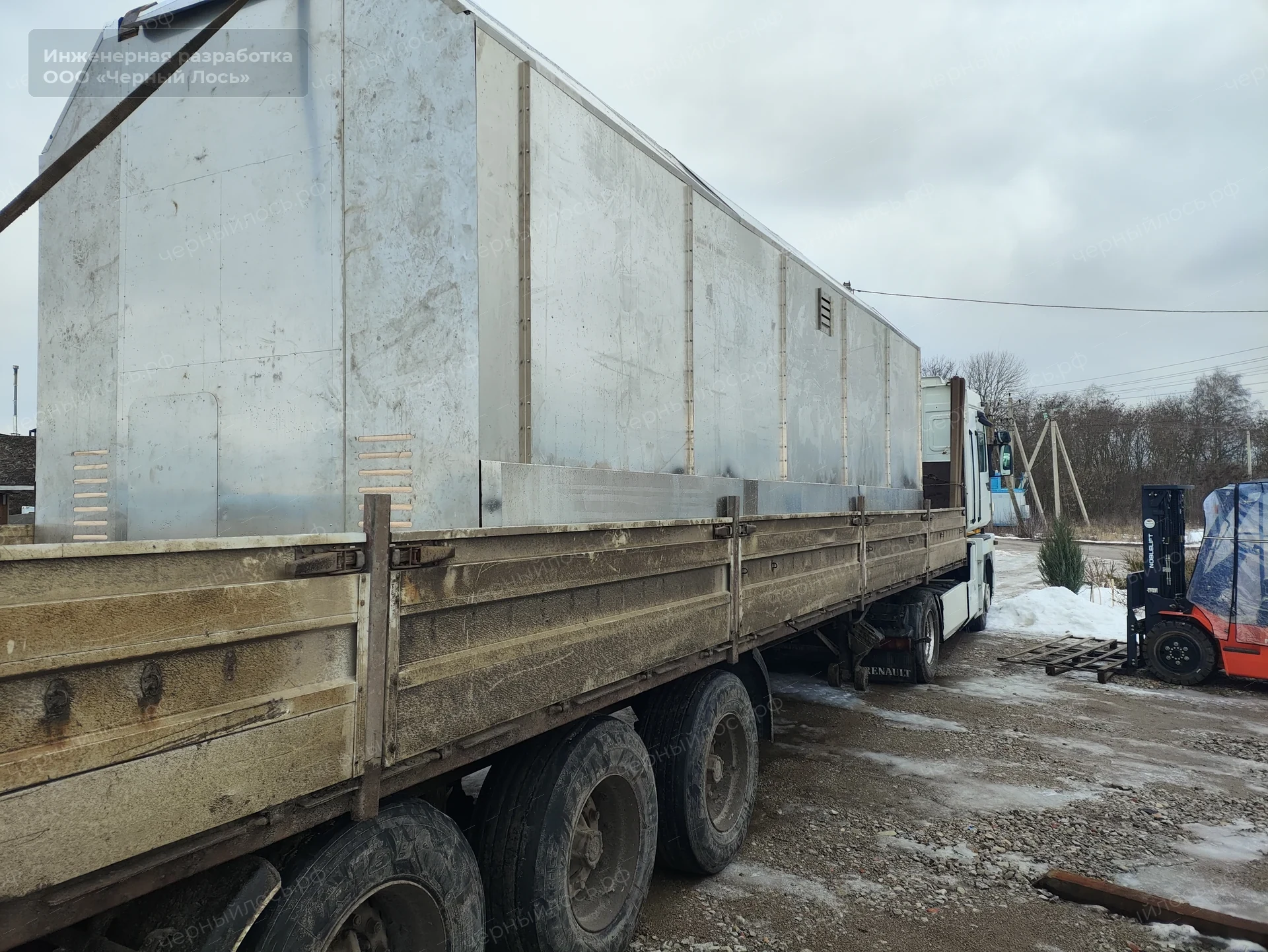

Доставка мобильного модуля
Доставка мобильного модуляЗаводское исполнение перевозится к объекту готовым блоком.

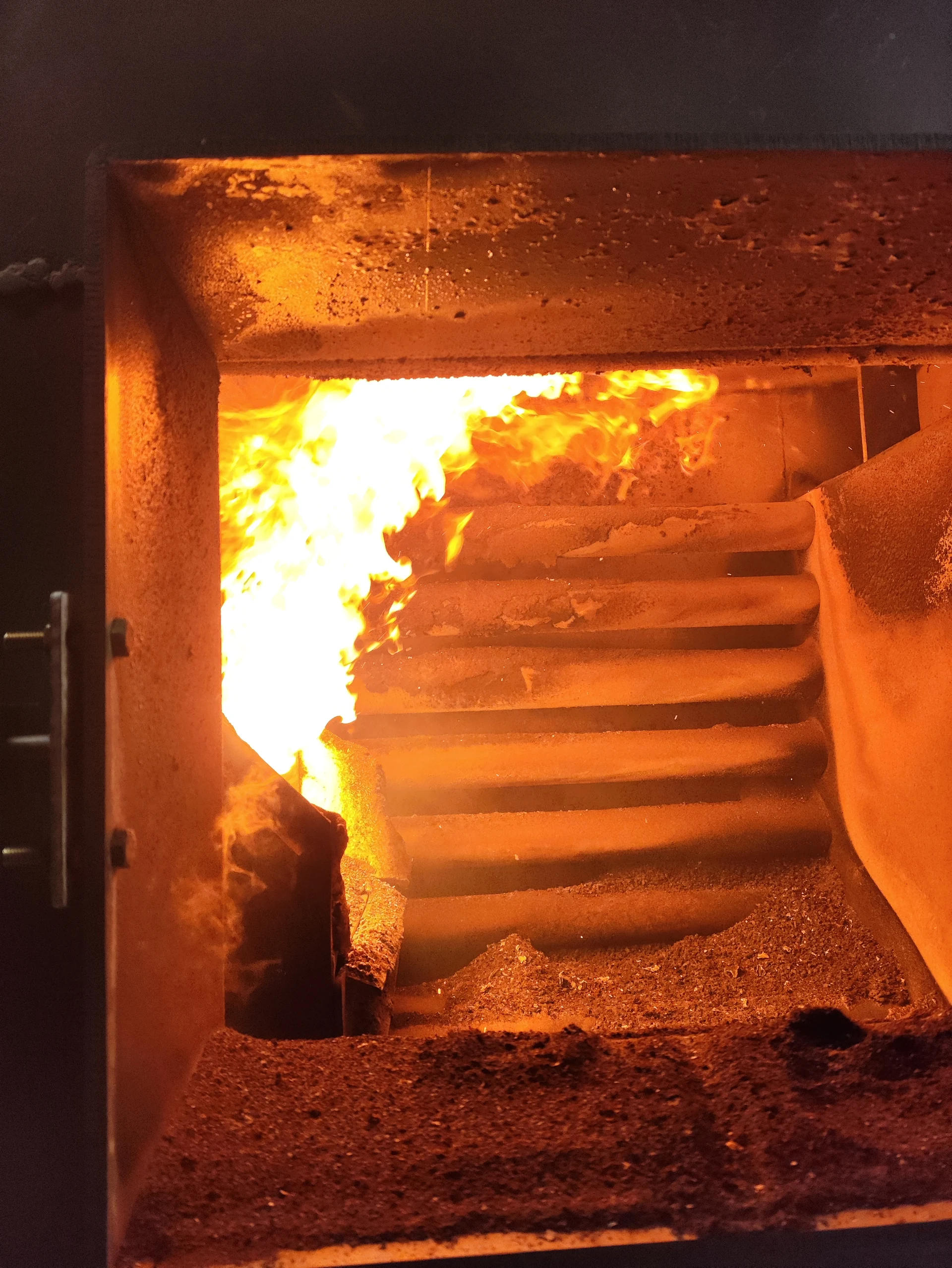

Фактическая работа топки
Фактическая работа топкиРеальный рабочий узел, а не рекламная визуализация.
20–30 сек · монтаж
Работа оборудованияРеальный видеоряд теплогенератора и автоматики на объекте.
Две мобильные котельные и распределение тёплого воздуха
РЕАЛЬНЫЙ КЕЙС · ООО «ВИБОРА»

Две мобильные котельные и распределение тёплого воздуха

Воздушное отопление решает зимнюю нагрузку ВОС. Мощность, автономность и сеть подачи рассматриваются вместе с подпором оболочки и рабочим графиком объекта.

≈ 2 000 м²4 вентилятора2 точки
Открыть главу кейса
FAQ

Что важно знать до расчёта

Можно выбрать котельную только по площади?+

Нет. Для ВОС критичны высота, оболочка, ветер, инфильтрация, ворота, требуемая температура и время разгона.

Зачем показывать рециркуляцию?+

Она снижает требуемый нагрев наружного воздуха, но допустимая доля возврата определяется качеством воздуха, влажностью и режимом людей.

Котельная заменяет штатные подпорные вентиляторы?+

Не автоматически. Её расход участвует в общем балансе, но штатная безопасность оболочки проверяется отдельно.

Можно поставить две котельные?+

Да, если это требуется мощностью, резервированием или распределением по точкам. Решение принимается после расчёта.

ИНЖЕНЕРНЫЙ РАЗБОР

Сначала теплотехническая карта — потом мощность котельной

Передайте размеры ВОС, регион, оболочку, требуемую температуру и текущую систему подачи воздуха.

Передать исходные данные

Сначала расчёт — потом железо

Рассчитать отопление ВОС

Опишите задачу. Мы определим, какие данные нужны, подготовим предварительную схему решения и зафиксируем допущения.

  • Тепловой или воздушный баланс
  • Состав оборудования
  • Сроки и следующий шаг
В ответ вы получите
  • Перечень исходных данных
  • Предварительную конфигурацию
  • План дальнейшего расчёта
  • Контакт инженера проекта
