Решение под конкретное сырьё
Сушка овощей
с расчётом воды и экономики
Многостадийная ленточная сушка с мягким финишем и отдельным рецептом под продукт и нарезку.
85% → 10% стартовый профильМЛС-4 / МЛС-8не паспортная производительность
Что определяет размер комплекса
Одинаковая тонна сырья — разная вода, мощность и машина
Главный риск для материала: размер частицы и качество продукта. Пример ниже нужен для понимания порядка величин и пересчитывается по фактическим данным.
Материальный баланс
Сырьё → сухое вещество → вода → тепло → воздух → машина
Расчёт сушки учитывает водосъём, SEC конкретного материала, установленное тепло и минимальный воздух по двум ограничениям — без автоматической привязки к модели.
Вода → SEC материала → воздух → экономика
У каждого материала свой диапазон SEC и запас мощности — обычно 5–15%. Минимальный воздух равен большему из требований теплообмена и влагопереноса; внутренний оборот сушилки этим числом не подменяется.
Рекомендуемый диапазон установленного тепла≈ 2,5–3,8 МВткрупная линия ≈3–5 МВт. Не паспорт и не автоматический выбор модели.
Проверка воздухомПо теплопереносу: ≈ 174–249 тыс. м³/ч. По влагопереносу: ≈ 61–118 тыс. м³/ч. В расчёт принят максимум: ≈ 174–249 тыс. м³/ч. Внутренняя рециркуляция определяется геометрией сушилки отдельно.
Тепло + основные вентиляторы за сутки≈ 41 891–67 296 ₽
широкий класс — требуется проба. Морковь, лук, свёкла, томат и зелень — разные продукты. Профиль нужен только для оценки масштаба; рецепт фиксируется после пробы. AUTO SEC: ≈1,40–2,00 кВт·ч/кг воды. Слой: ≈30–80 мм по нарезке. Аэродинамика: авто по материалу, ≈500–1 000 Па. Стоимость на тонну учитывает только пеллеты и основные вентиляторы. Все значения — предпроектные ориентиры.
BM-DRY-14ZUK9OРедактируемая модель объекта · PDF — её неизменяемый снимок
Что учтено
- Материальный баланс использует массовую влажность по общей массе продукта.
- Водосъём, тепло и воздух рассматриваются до выбора площади и механики сушилки.
Что проверить перед проектированием
- Провести пробу сырья: фракция, липкость, насыпная плотность и воздухопроницаемость слоя.
- Подтвердить допустимую температуру, конечную влажность, время удержания и требования к качеству.
- Проверить тепловой источник, рециркуляцию, выбросы, пылеулавливание и пожарную безопасность.
Совмещённая архитектура оборудования
МЛС-4 / МЛС-8: механика текущего сайта + инженерная логика архива
Не переносим архив как отдельный шаблон. Сохраняем действующую конструкцию страницы и добавляем прозрачный маршрут выбора от сырья к машине.
Управляемый слой
Распределитель формирует одинаковую толщину по ширине ленты.
Зональная температура
Профиль меняется от основного водосъёма к деликатному финишу.
Рециркуляция по балансу
Возвращаем только тот воздух, который ещё способен принимать влагу.
Бережная выгрузка
Следующая операция учитывается в конструкции линии.
Сырьё и подготовкаМатериальный балансТепло и воздухМЛС-4 / МЛС-8DRY CONTROLГотовый продукт
Технологическая карта · глубина интеграции 3
TG + AIR CONTROL + PROCESS CONTROL · DRY
Источник тепла, управление воздухом и отдельный технологический уровень с рецептом продукта
TG + LONGAIR CONTROLDRY CONTROLСушилкаГотовый продукт
Автоматика
Одна система управляет теплом, воздухом и продуктом
Аппаратная база едина, а рецепт, датчики и защитные ограничения меняются под конкретное сырьё и комплектацию.
TG CONTROL
Горение, топливоподача, дымовой тракт, температуры и защиты.
AIR CONTROL
Вентиляторы, заслонки, давление, свежий и возвратный воздух.

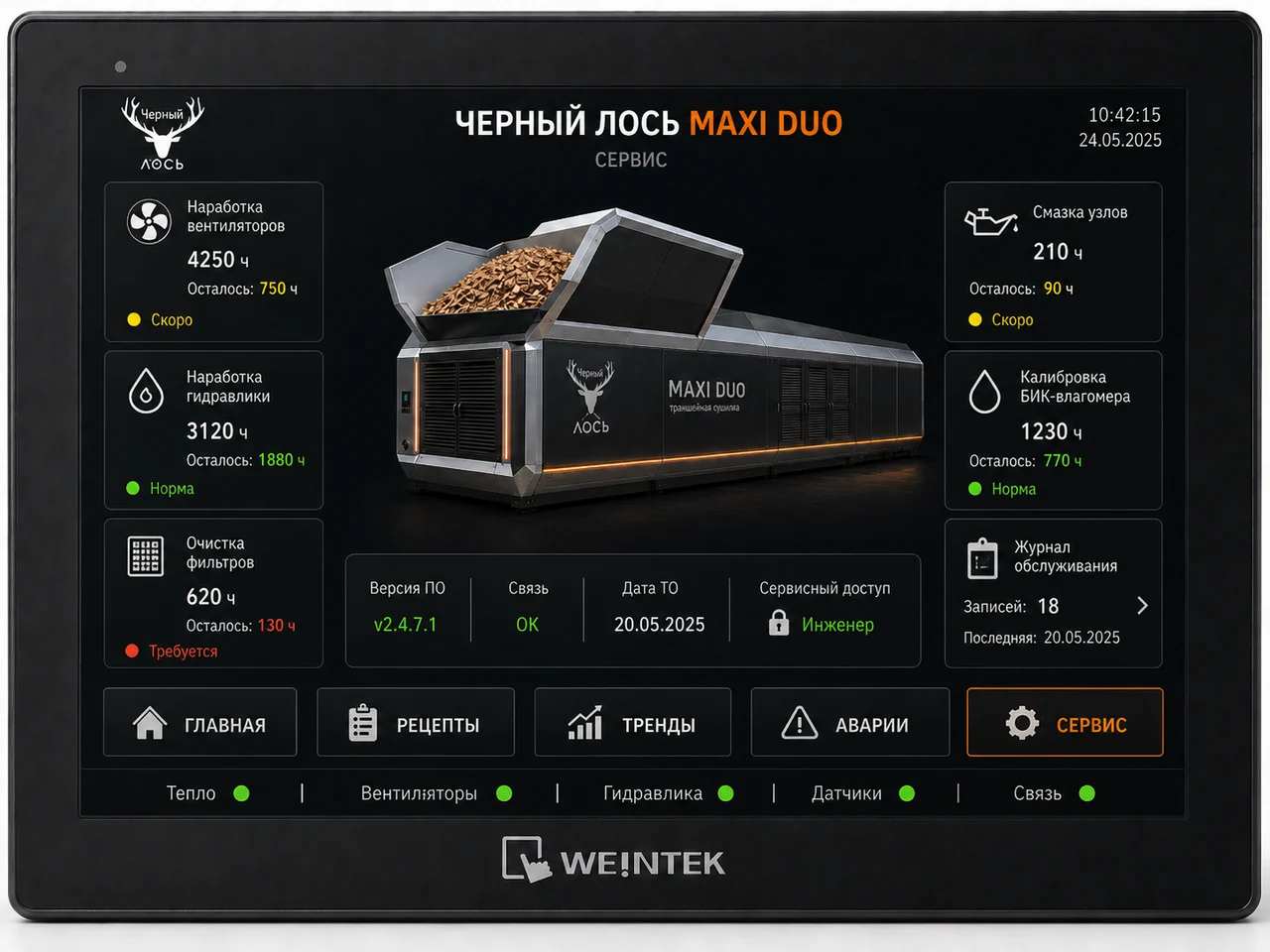

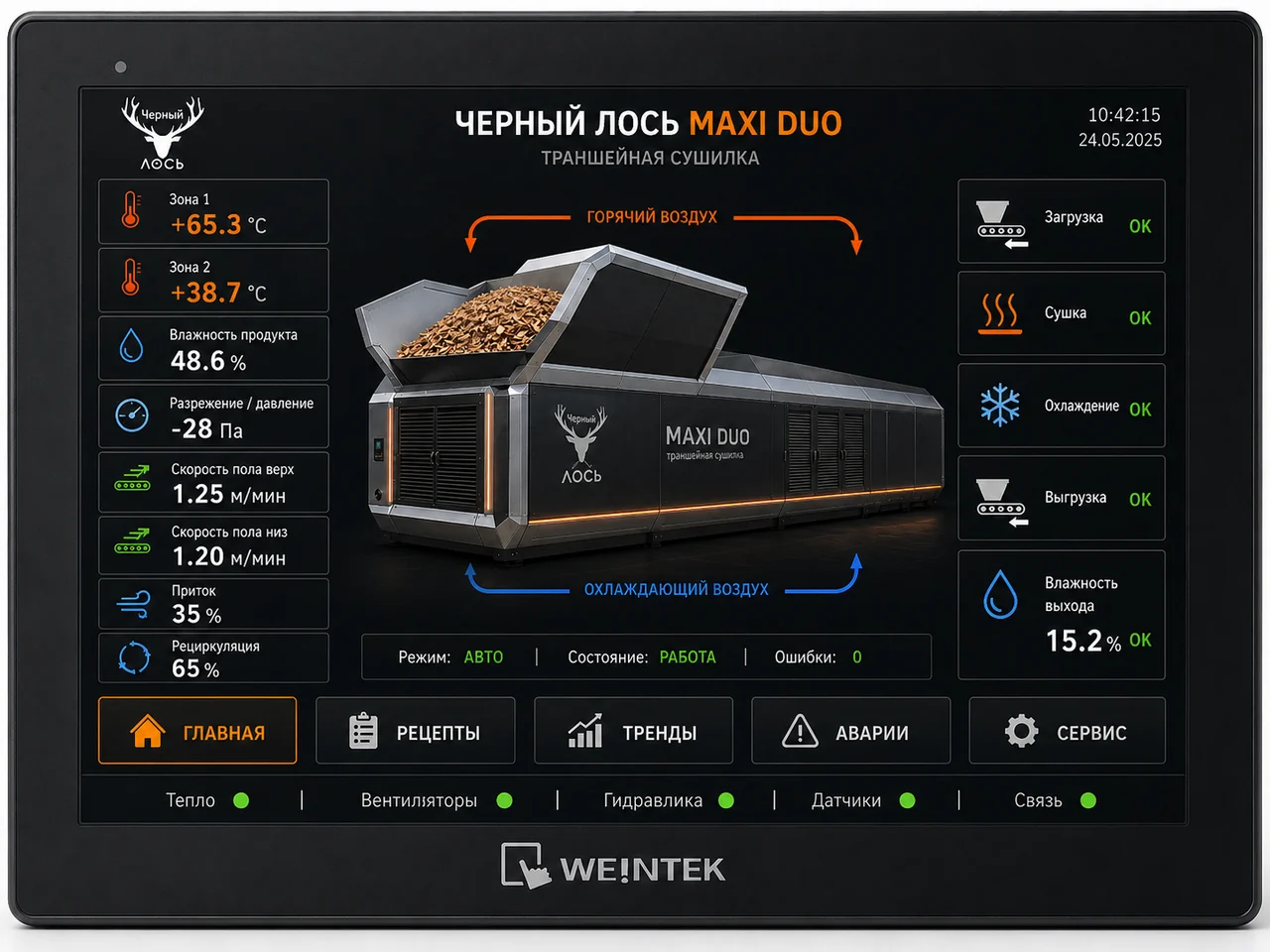

DRY CONTROL · HMI

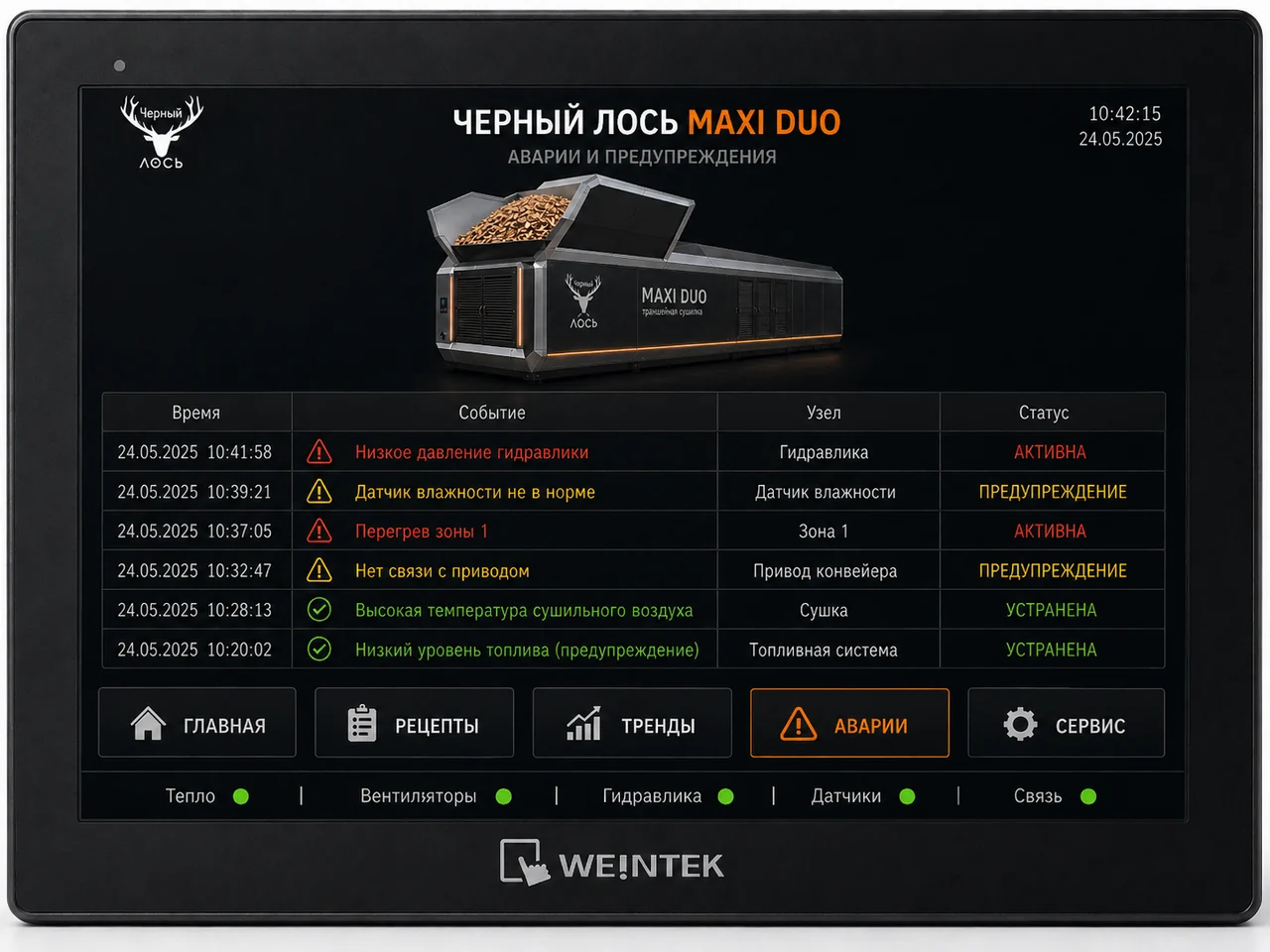

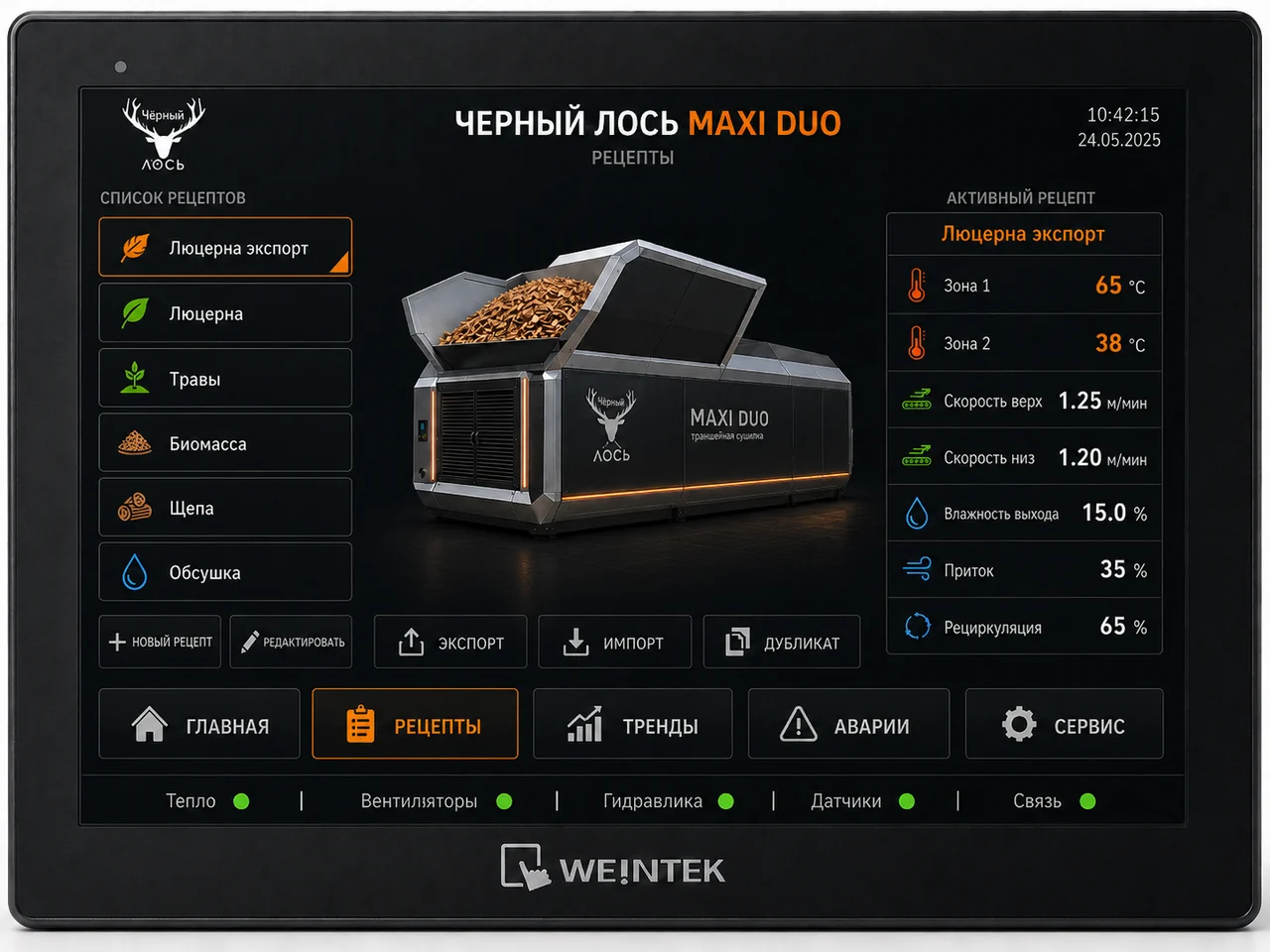

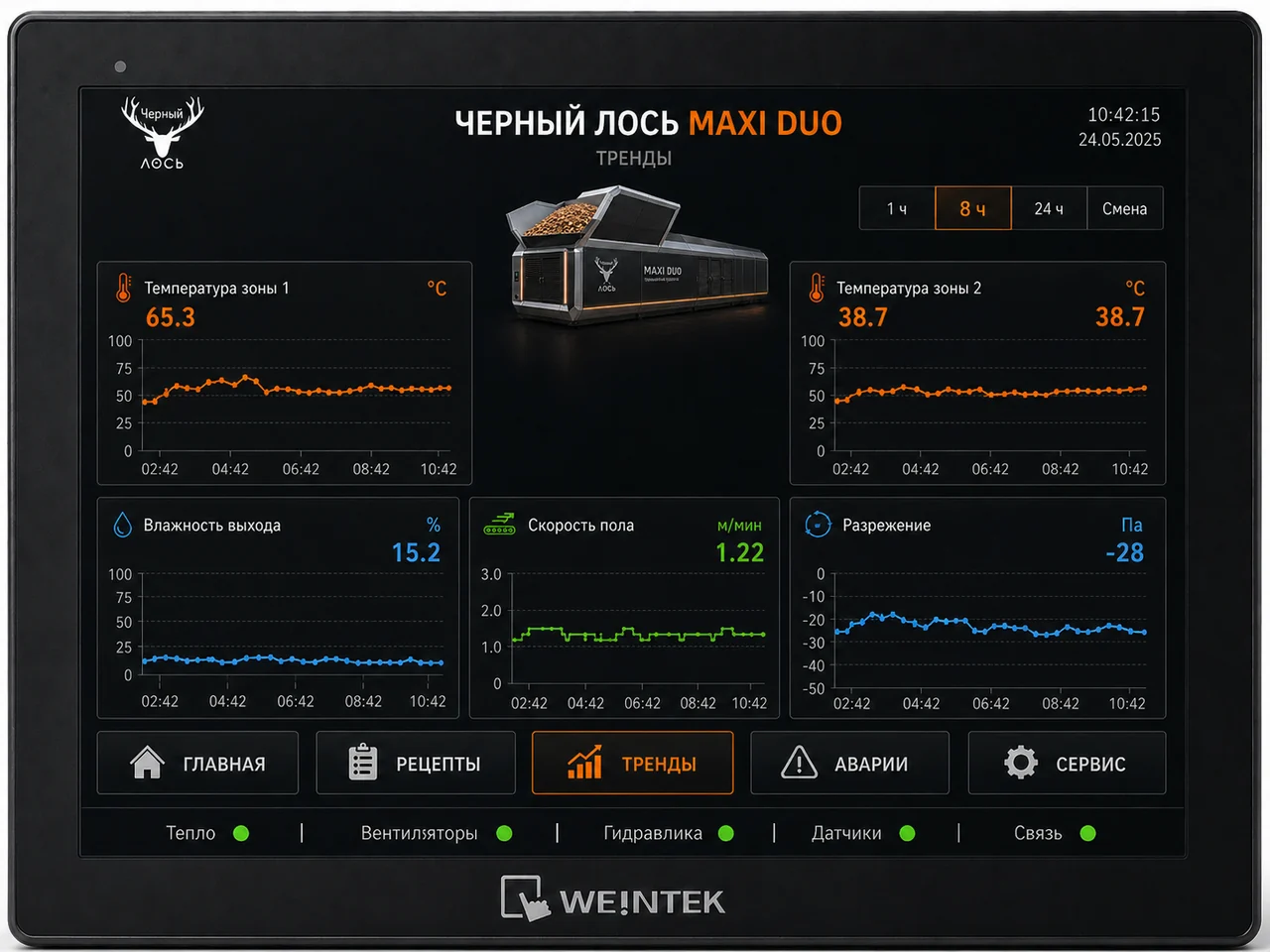

Рецепты, скорость продукта, влажность, тренды, аварии и сервис.
Сравнение с дизелем
Сравниваем стоимость полезного тепла, а не цену оборудования
Параметры редактируются. Это экономический ориентир, а не коммерческая оферта.
Не учтены электричество, логистика топлива, оператор, обслуживание, склад и капитальные затраты.
Границы предварительного расчёта
Что нельзя обещать до испытания сырья
85% → 10% и 60 °C — вводные демо, а не гарантия.
≈30–80 мм по нарезке. Реальная геометрия подтверждается пробой и аэродинамикой.
МЛС-4 / МЛС-8 — кандидат. Финальный выбор может измениться после расчёта.
Метод измерения конечной влажности и точка отбора фиксируются в проекте.
FAQ
Короткие инженерные ответы
Можно назвать производительность только по модели сушилки?
Нет. Нужны входная и конечная влажность, фракция, слой, допустимая температура, время процесса и сопротивление воздуха.
Калькулятор уже подбирает вентилятор?
Нет. Он даёт ориентир м³/ч по тепловому балансу. Давление и рабочая точка определяются после расчёта слоя, каналов, заслонок и очистки.
Рециркуляция всегда снижает расход топлива?
Только если возвратный воздух ещё способен принять влагу и не возвращает загрязнения или запах в продукт.
Инженерный расчёт
Передать исходные данные Рассчитать: сушка овощей
Передайте материал, часовую подачу, влажность до/после, рабочее окно и требования к готовому продукту.
