Готовый инженерный продукт
Импульсный сброс перегретого воздуха для ВОС
Постоянно открытый сброс снижает подпор. Управляемая система периодически удаляет горячий влажный воздух верхней зоны и закрывается по температуре и/или давлению.
Не является дымоудалением и не заменяет холодильную мощность ГеоТерм.
2 точкина объекте
Температура + давлениеобратная связь
Любой циклзадаётся при ПНР
Как работает импульс
Не таймер ради таймера, а цикл по обратной связи
50 минут на «Виборе» — объектная настройка при четырёх вентиляторах. При меньшем подпоре рабочий цикл может быть, например, 5/5 минут.

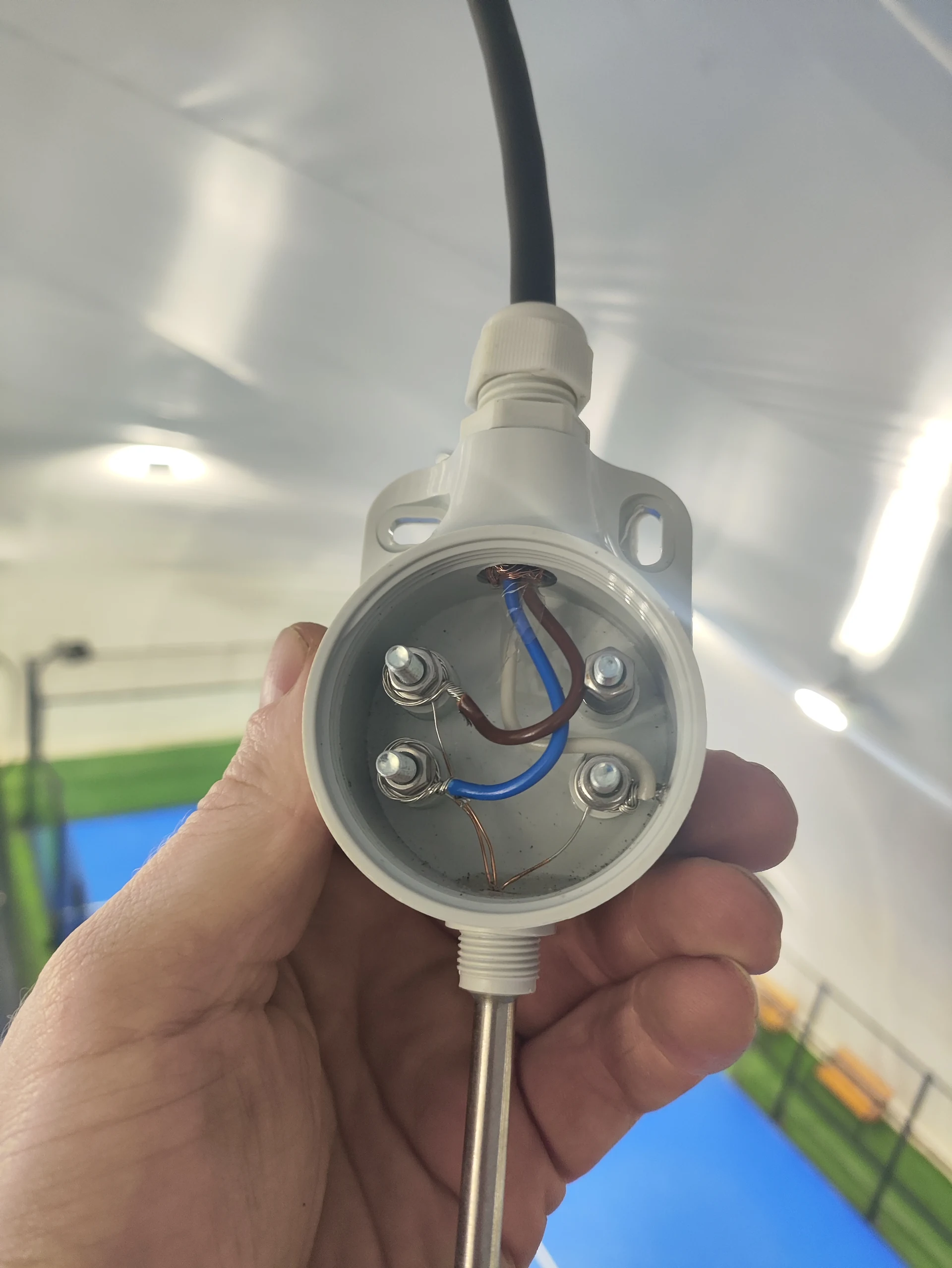

Датчик фиксирует перегрев верхней зоны
Уставка выбирается по режиму объекта.
Автоматика проверяет давление
Без аппаратного разрешения на открытие заслонки не открываются.

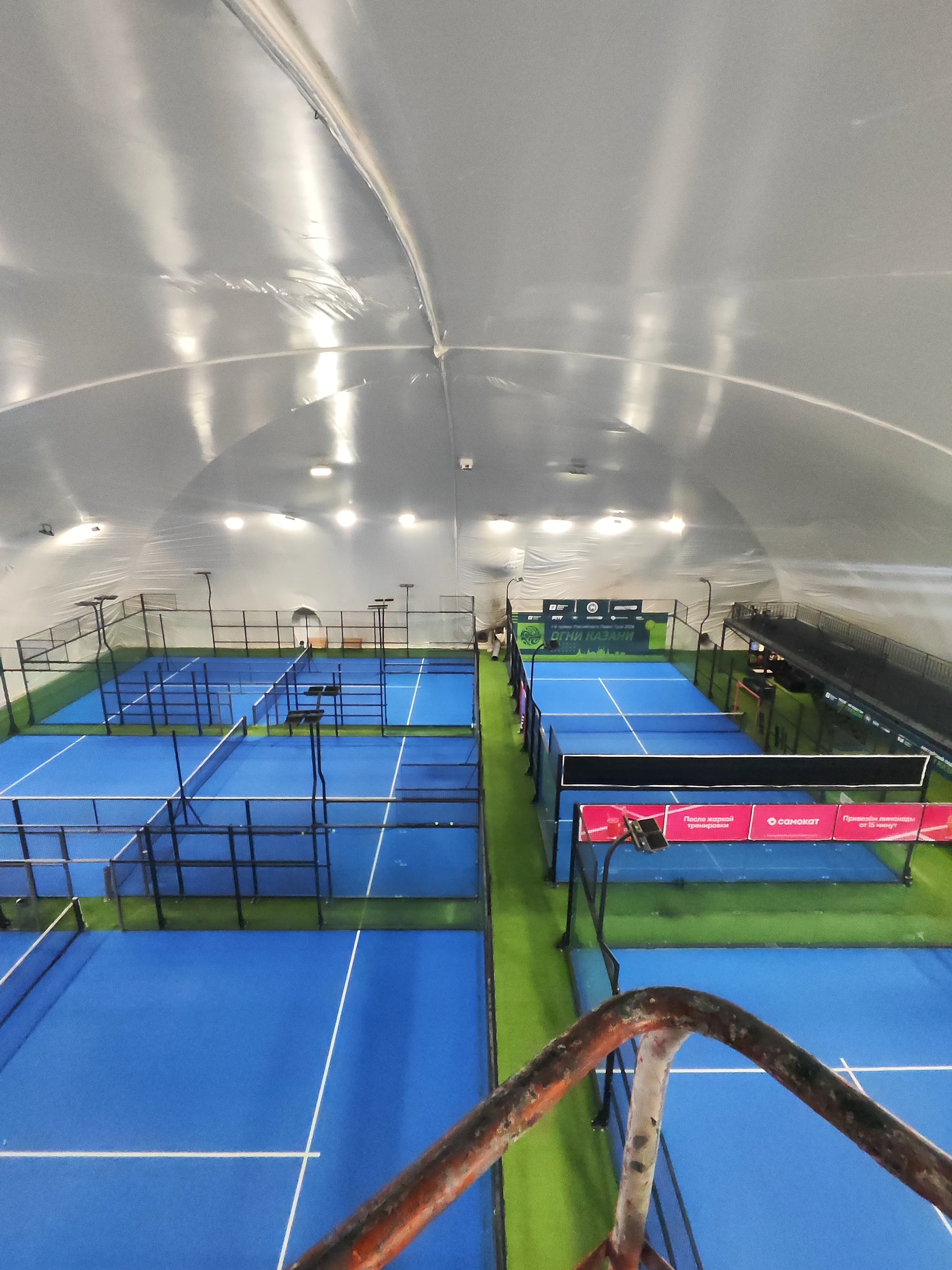

Открываются две верхние точки
Удаляется горячий влажный воздух с высокой энтальпией.
ГеоТерм и вентиляторы замещают объём
В сооружение поступает свежий охлаждённый воздух.
Сброс закрывается
Причина — падение давления и/или снижение температуры; следующий импульс начинается по потребности.
Технологическая карта · мастер платформы
Импульсный сброс внутри общей платформы охлаждения
Сброс не работает в вакууме: ГеоТерм и подпорные вентиляторы должны замещать удаляемый воздух, а климатическая автоматика следит за температурой, влажностью и давлением.
Реальный монтаж
Исполнительный узел, датчики и шкаф управления
РЕАЛЬНЫЙ КЕЙС · ООО «ВИБОРА»
Импульсный сброс удаляет горячий влажный воздух
Две верхние точки открываются только при разрешённом давлении. Время импульса задаётся при наладке, а закрытие происходит по температуре и/или давлению.
≈ 2 000 м²4 вентилятора2 точки
Открыть главу кейса FAQ
Что важно знать до расчёта
Почему это называется импульсным, если цикл может длиться 50 минут?+
Потому что сброс не постоянный: он включается порциями по потребности и прекращается по температуре и/или давлению. Длительность задаётся при наладке.
Что произойдёт при падении давления?+
Аппаратное разрешение снимается, питание приводов отключается, заслонки закрываются возвратной пружиной.
Можно ли использовать систему без ГеоТерм?+
Да, если существующий приток способен замещать удаляемый объём. Допустимый цикл определяется испытанием давления.
Система охлаждает весь ВОС?+
Нет. Она удаляет перегретый верхний воздух и организует воздухообмен. Требуемая температура притока обеспечивается отдельной климатической системой.
ИНЖЕНЕРНЫЙ РАЗБОР
Передать исходные данные Сначала проверим располагаемый подпор
Для расчёта нужны объём, высота, рабочее давление, вентиляторы, температура верхней зоны и возможные места установки точек.
