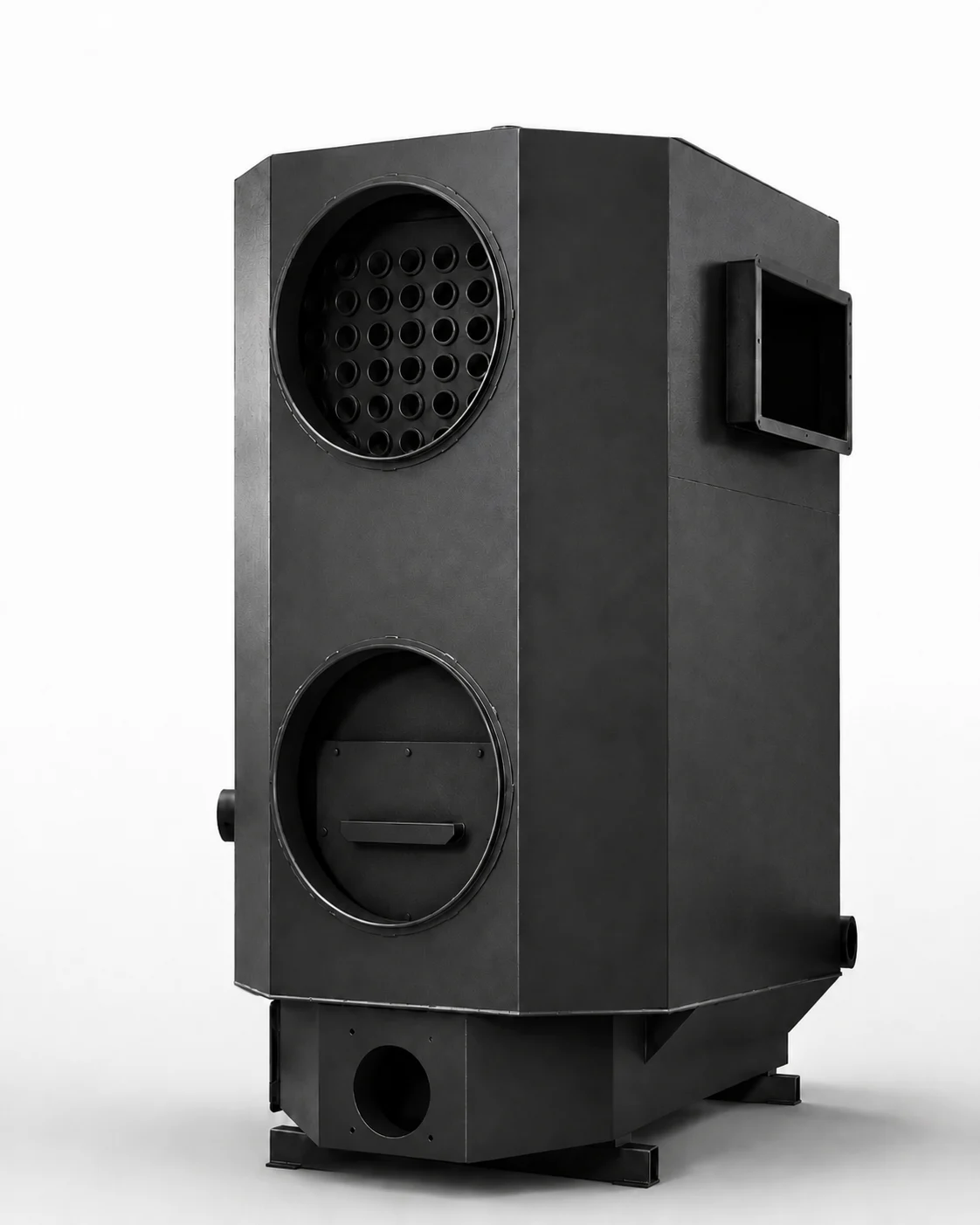

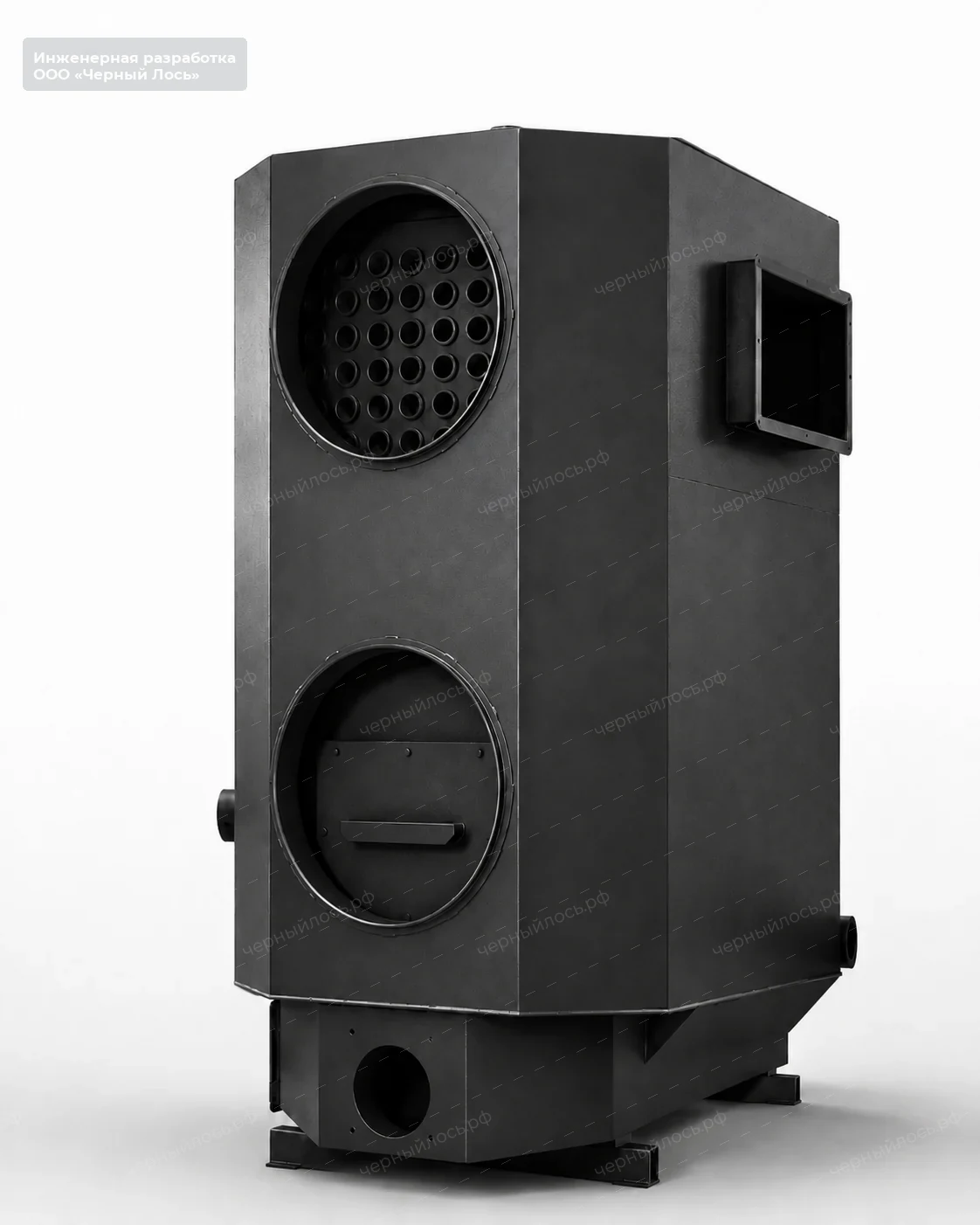

Воздушный теплогенератор до 150 кВт
Для цеха, склада, ангара, теплицы или технологического участка. Сначала выбираем исполнение, затем проверяем объект расчётом.
Один M150 — три глубины интеграции
Сразу видно, для чего нужно исполнение, что входит в состав, какие узлы меняются и сколько это стоит.
Воздушный теплогенератор для отопления
M150 · базовое исполнениеКогда нужно надёжно подавать тепло в один объём без сложной сети и технологической интеграции.
- Тепловое ядро M150 и пеллетная горелка
- Локальная автоматика и обязательные защиты
- Воздушная часть под простую подтверждённую рабочую точку
- Топливоподача и ручная очистка зольного отсека
- Заводская проверка ключевых узлов
- Бункер
- LONG 1 · 1 т
- Масса
- 1,4 т
- AISI 321
- 3–4 мм
- Сталь 09Г2С
- 4–6 мм
- Золоудаление
- Ручная очистка
Промышленный воздушный теплогенератор
M150 · усиленное промышленное исполнениеПромышленный ТГ считают не только по кВт, а по кВт + м³/ч + Па + температуре — под конкретный расход, сопротивление и температурный режим.
- Воздушный модуль под расчётную рабочую точку входит в конфигурацию и уточняется при подборе.
- Воздушный тракт: теплообменник и коллекторы под больший расход при меньшем сопротивлении
- Температурный запас: усиленная горячая зона для тяжёлого режима
- Рабочая точка Q@ΔP: кВт + м³/ч + Па + температура
- ТГ Контрол: Частотный преобразователь, температуры, минимальный воздух, аварии, охлаждение и контроль пламени; AIR/PROCESS, HMI/Modbus — по составу
- Автономность топлива: LONG 3 т; 6 / 9 / 12 т — опции
- Эксплуатация: механизированное шнековое золоудаление и длительный режим
- БункерLONG 9 и LONG 12 обычно выбирают для мобильного исполнения, но они доступны по запросу и для стационарного ТГ.
- LONG 3 · 3 т; опции 6 / 9 / 12 т
- Масса
- 1,8 т
- Теплообменниктопочный блок+пластинчатый теплообменник
- 50% нержавеющее исполнение
- Сталь 09Г2С
- 8–10 мм
- Золоудаление
- Механический шнек до 5 м
Тепловоздушный процессный модуль
M150 · PROCESSКогда M150 должен работать в составе сушилки, окрасочного участка, приточной установки или другой технологической машины.
- Тепловое ядро и воздушная часть по режиму процесса
- Датчики, клапаны и алгоритмы согласованного участка
- Связь с оборудованием клиента в оговорённой границе
- Режимы, защиты и межблокировки по техническому заданию
- БункерLONG 9 и LONG 12 обычно выбирают для мобильного исполнения, но они доступны по запросу и для стационарного ТГ.
- LONG 3 / 6 / 9 / 12 т · по задаче
- Масса
- 1,8 т
- Теплообменник
- 100% нержавеющее исполнение
- Воздушный тракт
- По рабочей точке Q–ΔP
- Золоудаление
- По составу проекта
Отдельная FOOD-версия для пищевых сушилок: теплообменник полностью выполняется из нержавеющих сталей, а чистый технологический воздух физически отделён от продуктов сгорания.
Цифры без смешения разных исполнений
мощность модели на горелке
КПД теплогенератора
вентилятор выбирается вместе с сопротивлением сети
фиксирует итоговый состав и характеристики
Не материал корпуса, а управляемый теплосъём и чистый воздушный тракт
Многосекционный теплообменник с распределённым теплосъёмом: наиболее горячие поверхности постоянно охлаждаются потоком чистого воздуха, а тепловая нагрузка снимается последовательно пластинчатой и трубной ступенями.
Чистый технологический воздух проходит только по рассчитанному нержавеющему воздушному тракту и физически отделён от продуктов сгорания.
Принцип работы и ограничения
Жаротрубный принцип
Продукты сгорания отдают тепло металлу, а чистый воздух нагревается в отдельном контуре.
Две ступени теплосъёма
Горячая первая ступень и последующий трубный тракт последовательно снимают тепло по ходу газов.
Нержавеющая горячая зона
Материалы нагруженных зон и их толщины подтверждаются для выбранного исполнения в паспорте заказа.
Ремонтопригодная механика
Ревизионные зоны и доступ к обслуживаемым узлам сохраняются без закрытой экосистемы компонентов.
