ТемператураКомфорт и технологические допуски
Промышленный климатический центр
Охлаждение, увлажнение, осушение и отопление больших производственных помещений.
Не просто приточно-вытяжная установка, а наружная промышленная климатическая станция с адаптивным выбором пути воздуха.

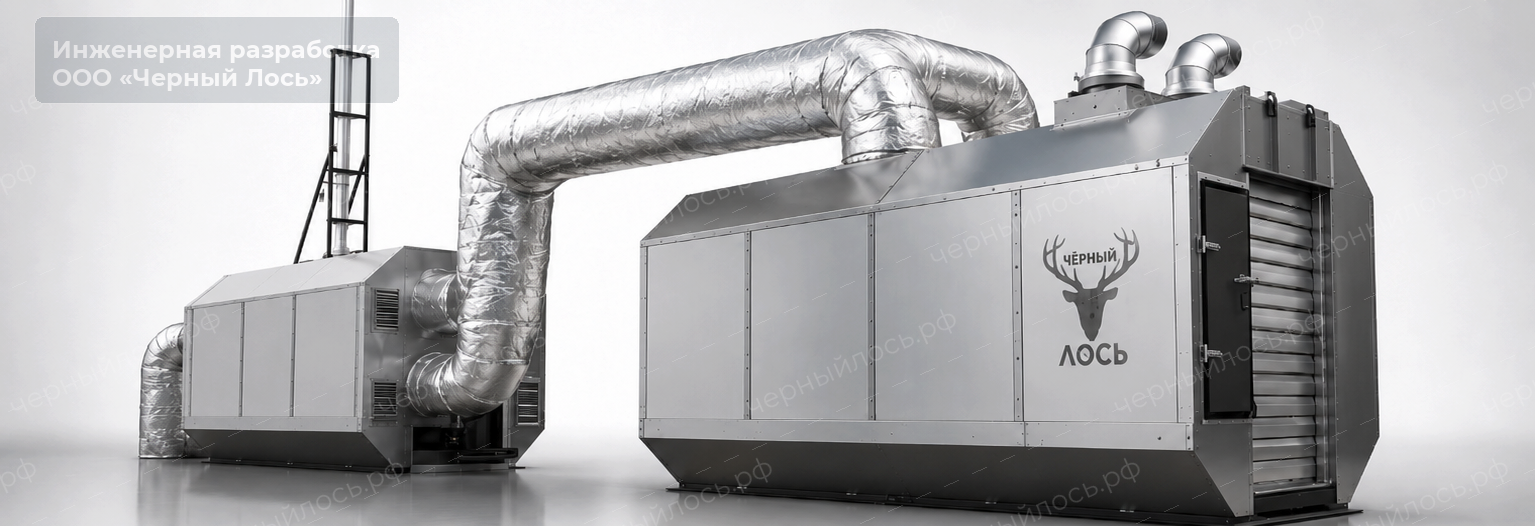

ГеоТерм Черный Лось — AIR20 / AIR30
Три ступени охлаждения: iDEC → PAD → CHILL.

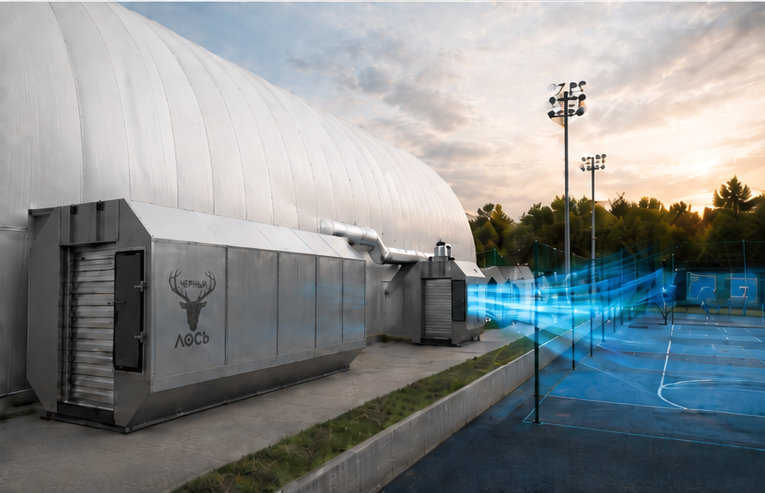

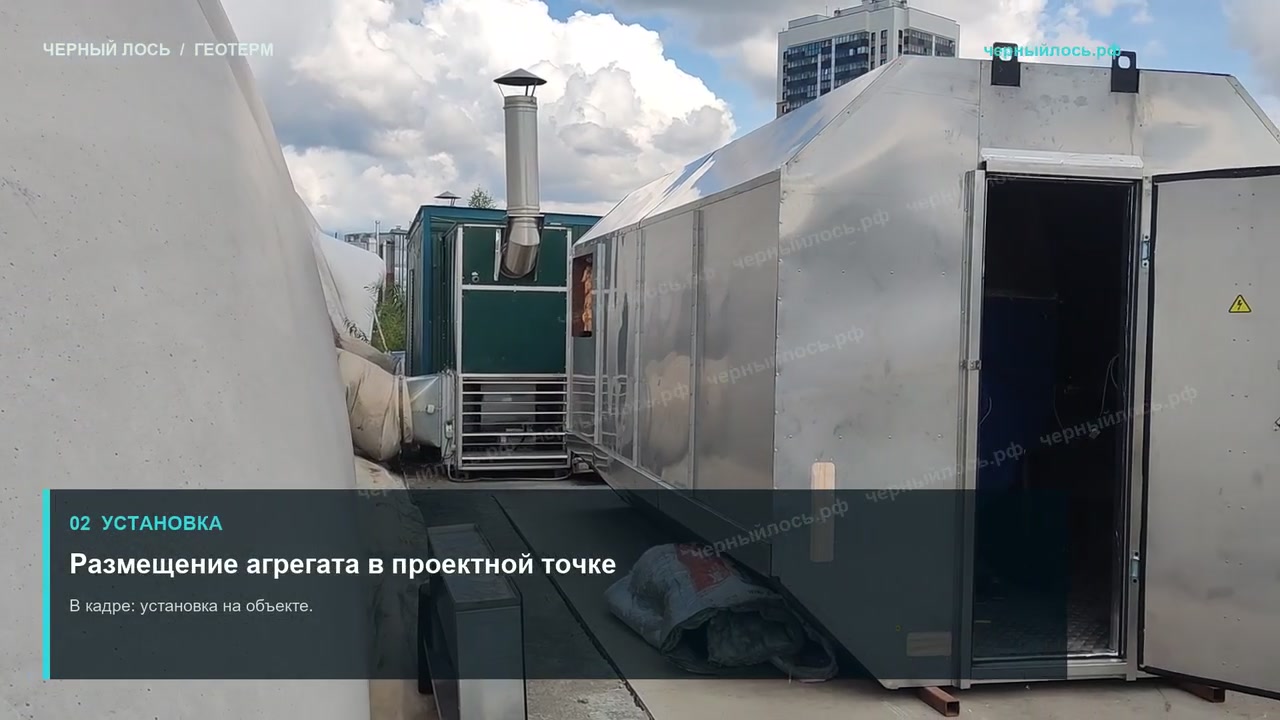

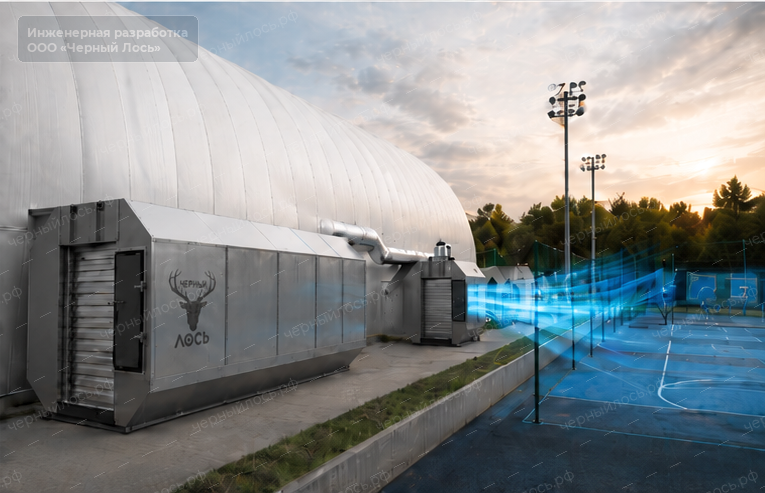

Реальный объект · ГеоТермГеоТерм
ПРОДУКТОВАЯ ЛЕСТНИЦА · РАБОЧАЯ ДЕМО-ВЕРСИЯ
Матрица классов решений и цен
Цены указаны с НДС. Не являются публичной офертой.
Читайте слева направо: от базовой обработки воздуха к климату как части технологического процесса. Внутри каждой колонки путь идёт от боли объекта и состава решения к рабочему бюджету.
| Глубина интеграции | Воздух и климат | ГеоТерм и процесс | ||
|---|---|---|---|---|
| Класс решенияБазовый → полный | Промышленная приточно-рециркуляционная климатическая установка с адиабатическим охлаждениемAIR20 Adiabatic | Центральная климатическая станция для цеха, склада или спортобъектаAIR20 Climate | Промышленная климатическая установка круглогодичного действияГеоТерм AIR20 | Промышленный климатический комплекс для технологических процессовГеоТерм PROCESS |
| Боль / задача | Жарко, душно, вентиляция несёт горячий воздух | Нужен один агрегат для лета и зимы | Нужен полноценный климат с меньшей нагрузкой на чиллер | Воздух влияет на продукт, хранение или результат технологии |

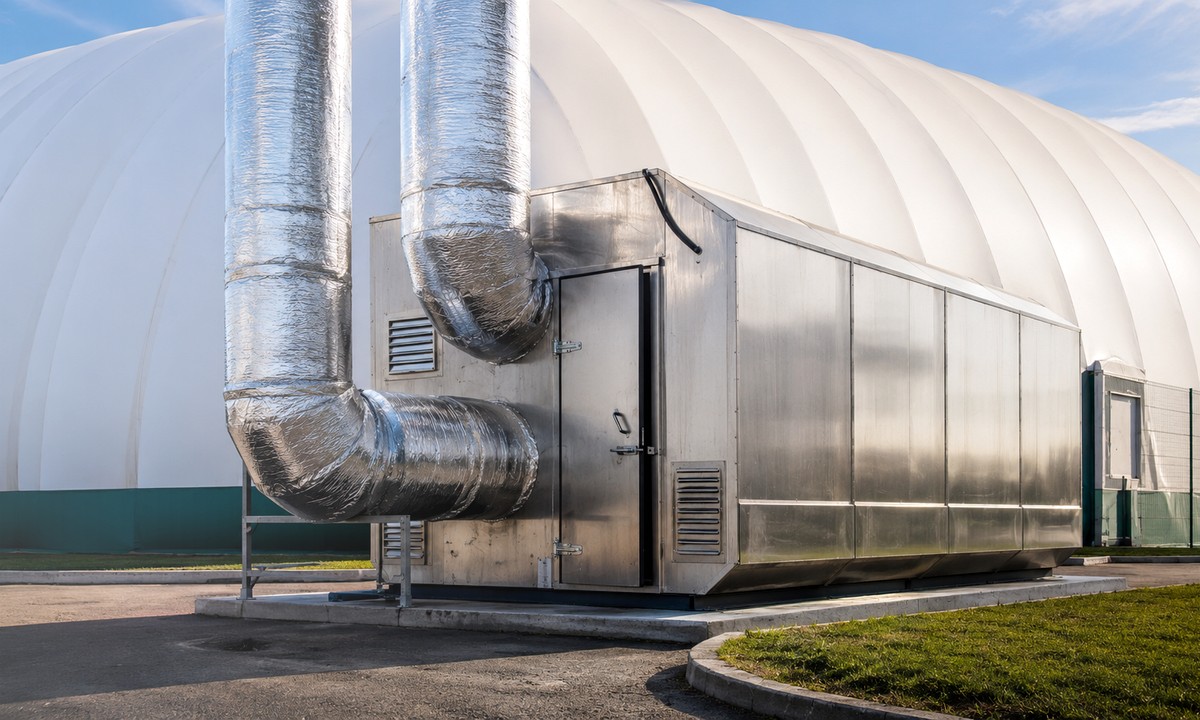

| Для кого | Склады, производственные помещения, ангары, спорт и теплицы; объекты, где допустимо управляемое увлажнение воздуха | Цеха, склады, спорткомплексы и крупные коммерческие объекты; новая или существующая инфраструктура тепла и холода | Большие производства и спортивные сооружения; объекты с высокой стоимостью механического холода и меняющимися режимами | Грибные фермы, хранилища, теплицы, пищевые производства, сушильные линии, окрасочные цеха и технологические камеры |
| В составе | Приток · рециркуляция · фильтрация · адиабатическое охлаждение · влажная очистка воздуха · санитарный водяной контур · автоматическое управление | Приток · рециркуляция · фильтрация · PAD · нагрев · механический холод · осушение · автоматика | Приток · рециркуляция · фильтрация · непрямое и прямое адиабатическое охлаждение · механический холод · осушение · нагрев · управление влажностью и температурой | Приток · рециркуляция · вытяжка · охлаждение · осушение · нагрев · управление влажностью · давление · независимые зоны · управление технологическим процессом |
| Летняя физика | PAD | PAD → CHILL | iDEC → PAD → CHILL | iDEC → PAD → CHILL |
| Результат | Управляемый охлаждённый промышленный приток | Круглогодичный климат одной машиной | Многоступенчатый климат со снижением нагрузки на механический холод | Климат для продукта и технологии |
| Экономический смысл | Охлаждение без механического холода в базовой схеме | Универсальность: лето и зима одной машиной | Может позволить уменьшить чиллер и связанную электрическую инфраструктуру | Климат и воздух становятся частью технологического процесса |
| Рабочий бюджет с НДС | от 3,79 млн ₽ | от 5,49 млн ₽ | от 7,9 млн ₽ | от 11,9 млн ₽ |
Где появляется дополнительная физика
Каждая ступень снимает часть нагрузки до следующей.
| Сравнение | AIR20 Climate | ГеоТерм AIR20 |
|---|---|---|
| Главная идея | Получить климат круглый год | Получить климат с меньшей нагрузкой на чиллер |
| Летняя физика | PAD → CHILL | iDEC → PAD → CHILL |
| iDEC | — | ● |
| Результат | Круглогодичный климат одной машиной | Многоступенчатый климат со снижением нагрузки на механический холод |
| Экономический смысл | Универсальность | Может позволить поставить меньший чиллер и уменьшить связанную электрическую инфраструктуру |
Одна инженерная AIR-платформа. Четыре уровня глубины.
- AIR20 AdiabaticВОЗДУХ
Охлаждение без механического холода в базовой схеме
- AIR20 ClimatePAD + МЕХАНИЧЕСКИЙ ХОЛОД
Универсальность: лето и зима одной машиной
- ГеоТерм AIR20iDEC + PAD + МЕХАНИЧЕСКИЙ ХОЛОД
Может позволить уменьшить чиллер и связанную электрическую инфраструктуру
- ГеоТерм PROCESSКЛИМАТ + ТЕХНОЛОГИЯ
Климат и воздух становятся частью технологического процесса
Мы не предлагаем десятки почти одинаковых установок. Вы выбираете требуемый уровень задачи, а мощность и рабочую точку машины рассчитывает инженер «Черный Лось».
Сравнение возможностей четырёх машин
| Возможность | AIR20 Adiabatic | AIR20 Climate | ГеоТерм AIR20 | ГеоТерм PROCESS |
|---|---|---|---|---|
| Наружный воздух OA | ● | ● | ● | ● |
| Рециркуляция REC | ● | ● | ● | ● |
| Сухой фильтр | ● | ● | ● | ● |
| PAD | ● | ● | ● | ● |
| Влажная дополнительная очистка | ● | ● | ● | ● |
| Санитарный водяной контур | ● | ● | ● | ● |
| AIR FAN / VFD | ● | ● | ● | ● |
| AIR CONTROL | ● | ● | ● | ● |
| HEAT-W | — | ● | ● | ● |
| CHILL-W | — | ● | ● | ● |
| Осушение с холодом | — | ●* | ● | ● |
| iDEC | — | — | ● | ● |
| EXH | опция | опция | по проекту | ● |
| Зоны / давление | — | — | по проекту | ● |
| PROCESS I/O | — | — | — | ● |
Рабочий ориентир с НДС; не публичная оферта. Состав и цена фиксируются после расчёта объекта и утверждения спецификации.
- AIR20
- типоразмер воздушной платформы, а не гарантированный расход воздуха
- iDEC
- непрямая адиабатическая ступень охлаждения
- PAD
- контактная адиабатическая ступень с управляемым влагосодержанием
- CHILL-W
- водяная холодильная ступень от внешнего чиллера
- HEAT-W
- водяная нагревательная ступень от внешнего источника горячей воды
- Q@ΔP
- расход воздуха в расчётной рабочей точке сети
- T–RH
- температура и относительная влажность по режимам объекта
- Спецификация
- зафиксированный состав оборудования, материалов, работ и границ поставки по объекту
- PROCESS
- интеграция климата в технологический процесс
Что нужно контролировать собственнику
Стабильный климат — стабильное производство
ВлажностьБез конденсата и пересушивания
ВоздухНаружный, рециркуляция, чистота
ДавлениеБаланс зон и перетоков
ЗоныРазные режимы для разных участков
Технологический процессСтабильные условия = качество

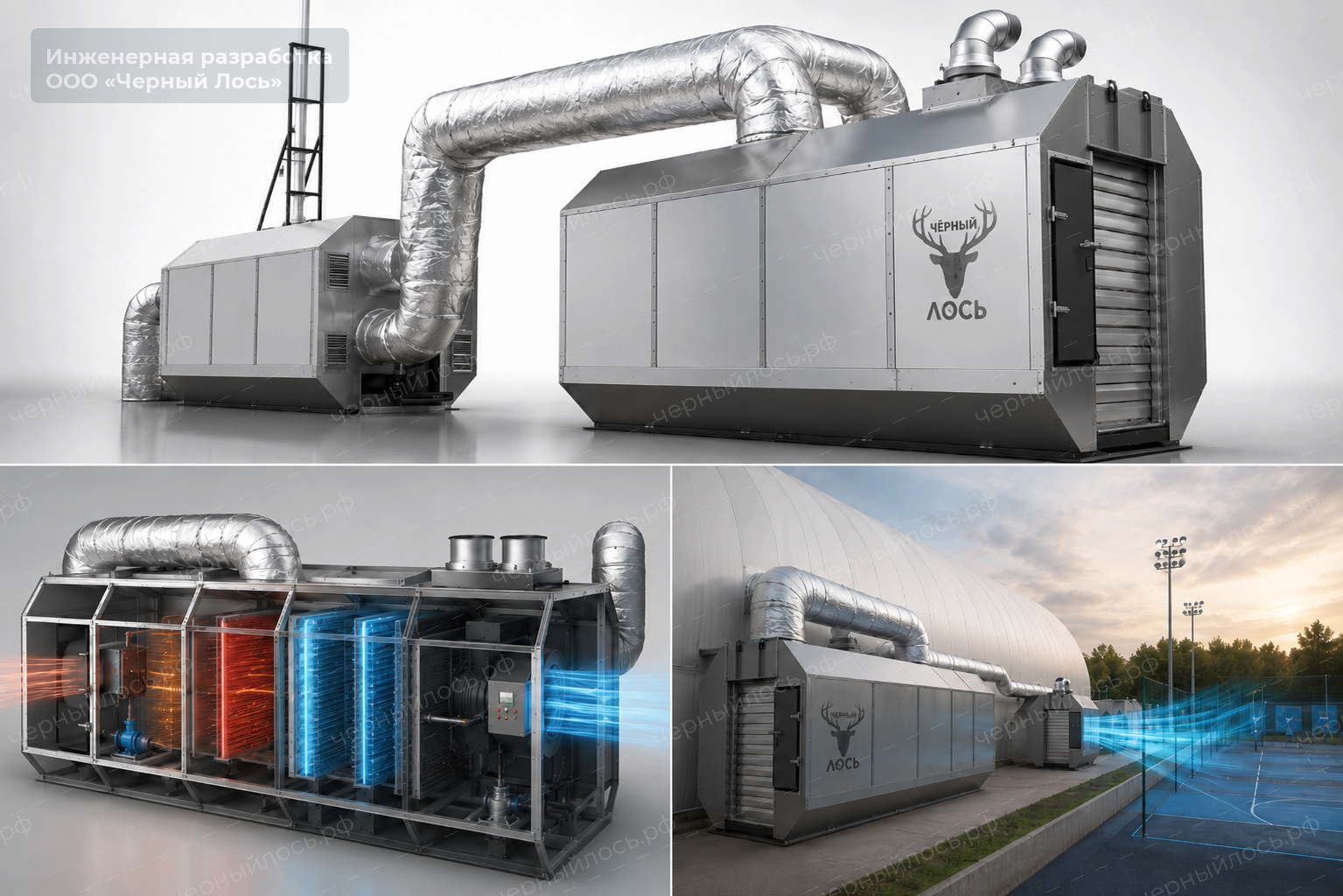

ПРОМЫШЛЕННАЯ АРХИТЕКТУРА «ЧЕРНЫЙ ЛОСЬ»
Доказанная физика. Собственная климатическая система.
ГеоТерм объединяет известные и доказанные мировые методы обработки воздуха в собственной промышленной архитектуре «Черный Лось», адаптированной к круглогодичному климату, большим объектам и возможности собственной пеллетной энергетики.
ДВЕ КЛИМАТИЧЕСКИЕ СИСТЕМЫ · ОДНА ПЛАТФОРМА
Теплоцентр и ГеоТерм: в чём разница
Одинаковая воздушная архитектура решает разные главные задачи. Раскройте каждую систему и сравните границу поставки.
КЛЮЧЕВОЕ ОТЛИЧИЕ ПЛАТФОРМЫ
ГеоТерм закрывает вентиляцию, охлаждение, влажность и осушение. Климатический Теплоцентр добавляет собственное пеллетное тепло. Одна платформа, одна автоматика, один производитель.
ОБЩЕЕ ИНЖЕНЕРНОЕ ЯДРОВоздух → фильтрация → вентиляторная часть → клапаны → датчики → автоматика → зоны
Конкретный состав подтверждает проект и ведомость оборудования.Главный результат — рассчитанное тепло и его передача воздухом.
- Пеллетный источник тепла
- Приток, вытяжка и рециркуляция
- Фильтрация, вентиляторы и клапаны
- Температура, расход, давление и автоматика
Граница: Чиллер, влажные испарительные кассеты и глубокая интеграция в технологическую машину добавляются только по отдельному расчёту и составу.
Перейти в ТеплоцентрГлавный результат — требуемое состояние воздуха при минимально необходимом механическом холоде.
- Непрямая адиабатика без добавления влаги
- Прямая адиабатика через влажную кассету
- Механический холод и осушение по необходимости
- Зимний нагрев от рассчитанного внешнего источника
Граница: Чиллер остаётся отдельным источником механического холода и входит в поставку только тогда, когда он указан в ведомости состава.
Нужно прежде всего тепло? Начинаем с Теплоцентра.Нужны охлаждение и влажность? Начинаем с ГеоТерм.Нужен полный цикл? Объединяем ветки только после расчёта объекта.

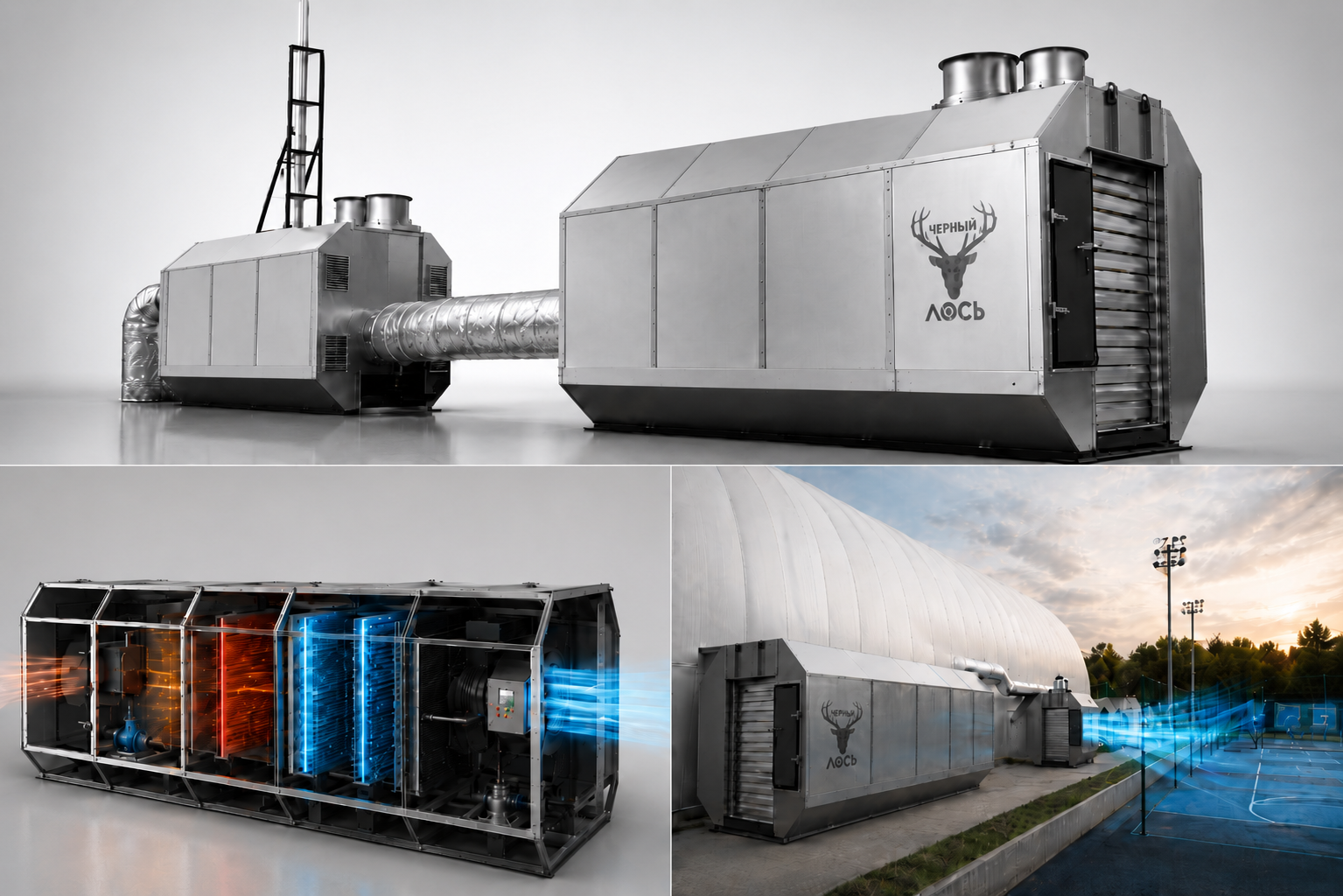

Единая инженерная платформа

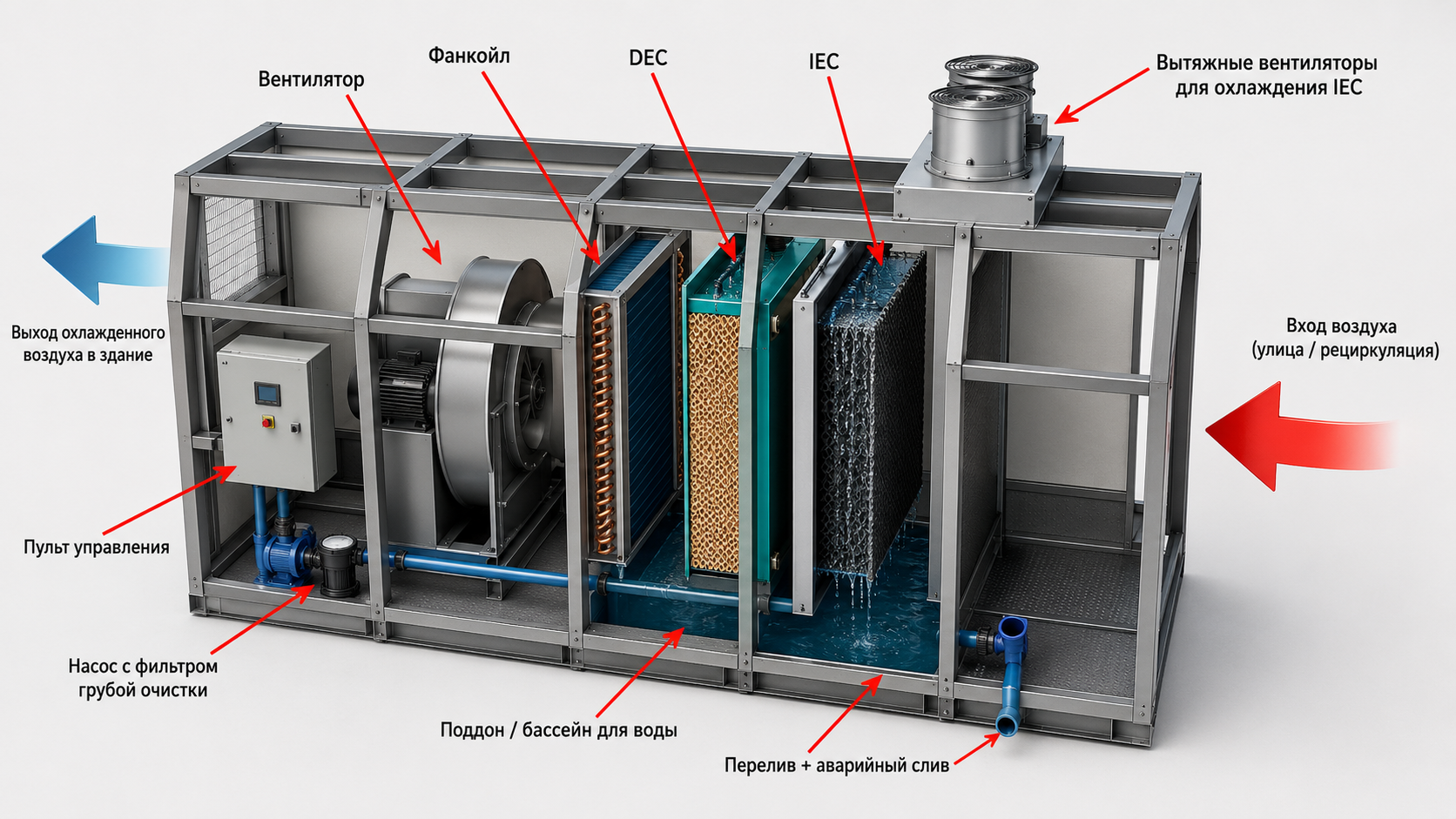

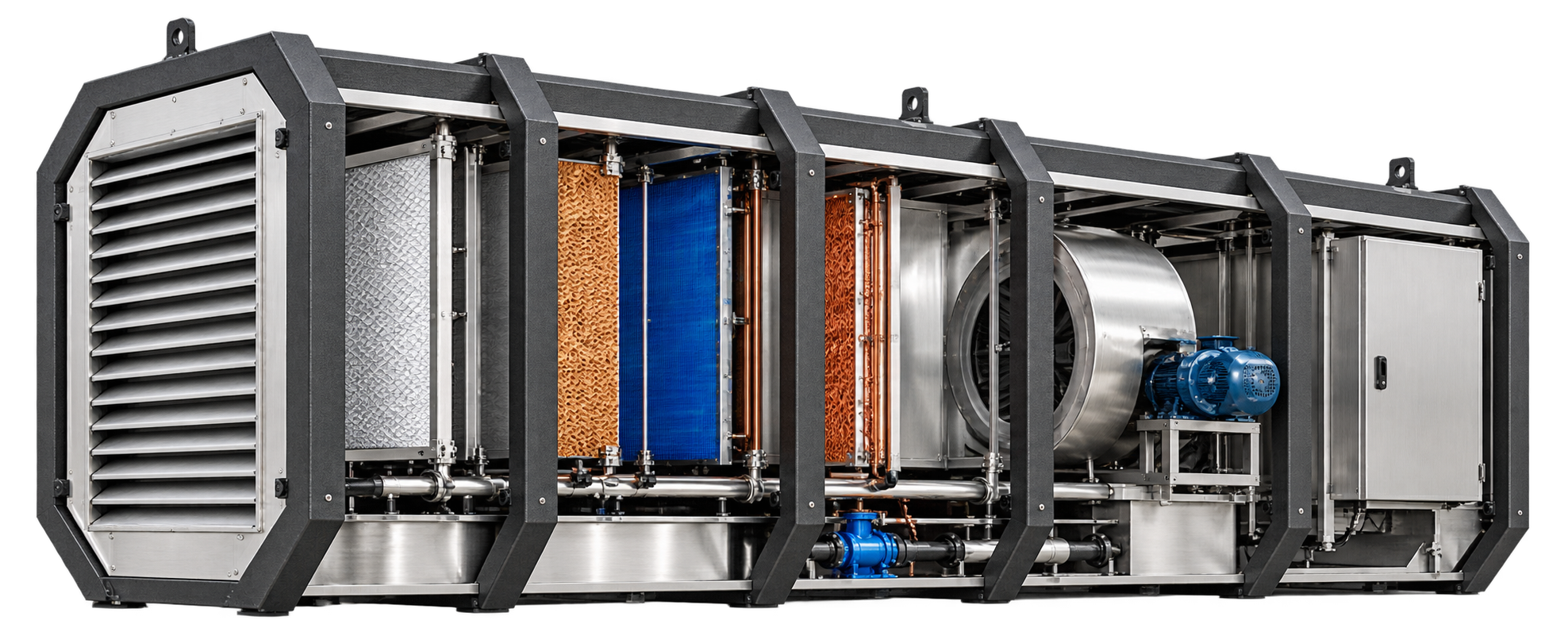

Три способа охлаждения в одной промышленной климатической станции

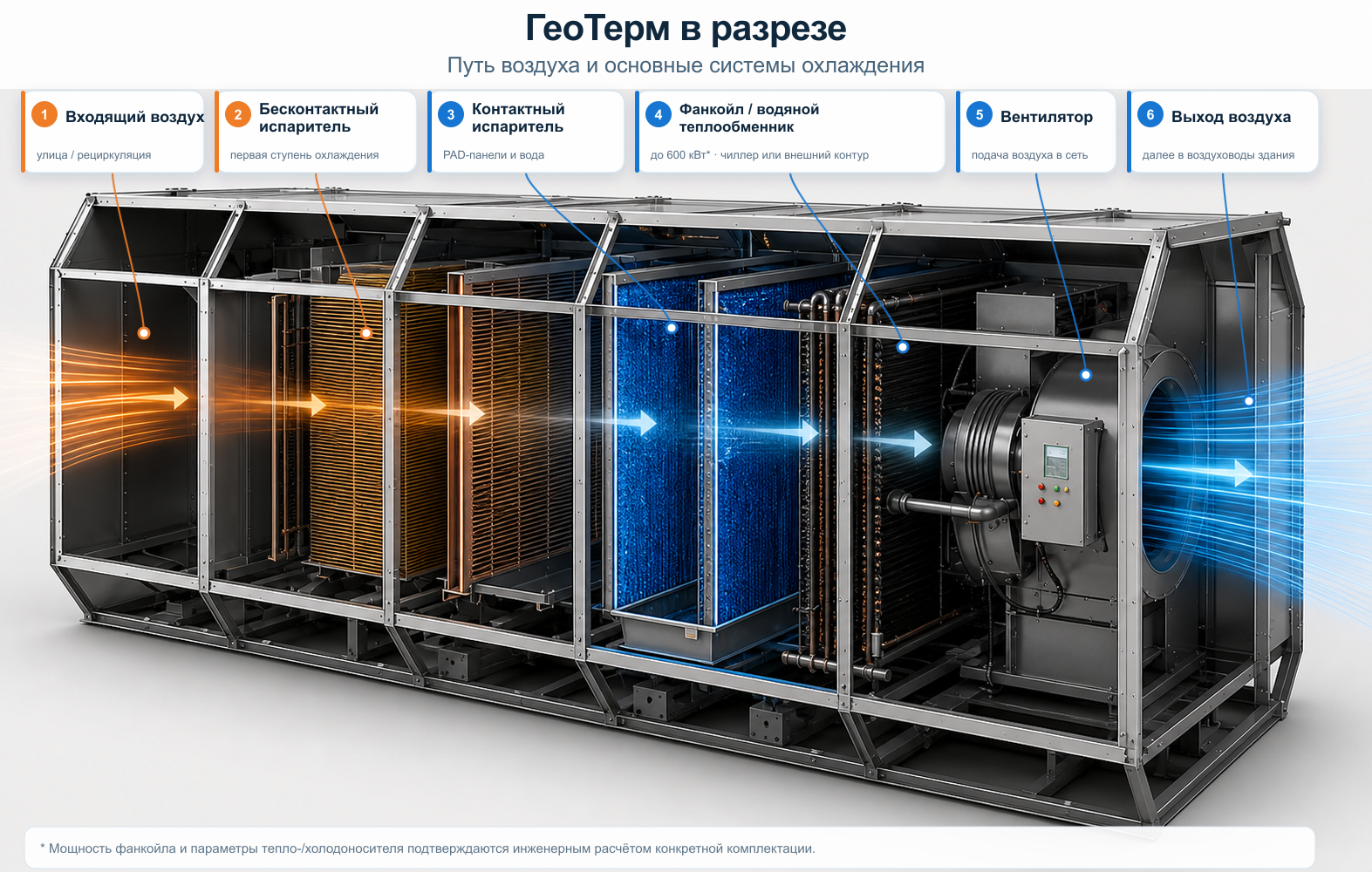

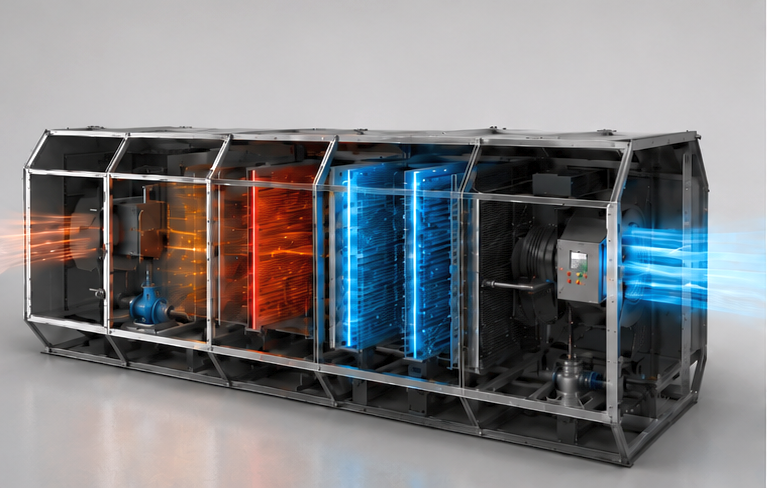

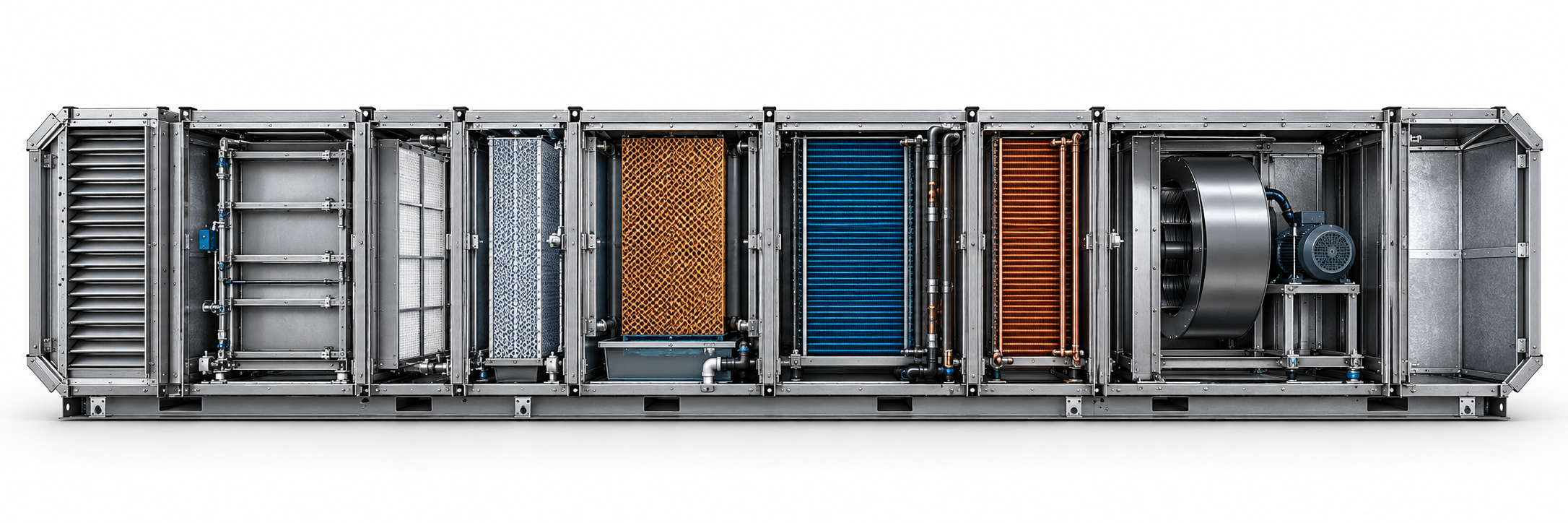

Наружный, возвратный и вытяжной воздух → смешение → фильтрация → непрямая адиабатика → прямая адиабатика → механическое охлаждение или нагрев → вентилятор → автоматика → магистраль и зоны.
Сноска: английские обозначения на схемах
Коды являются частью инженерного языка платформы и одинаково читаются на сайте, схемах и в автоматике. Наведите указатель на код, чтобы увидеть краткое пояснение; полный список собран в библиотеке терминов внизу страницы.
Физика в 4 этапах — просто о сложном
Каждая ступень решает свою задачу. Вместе они дают оптимальный результат.

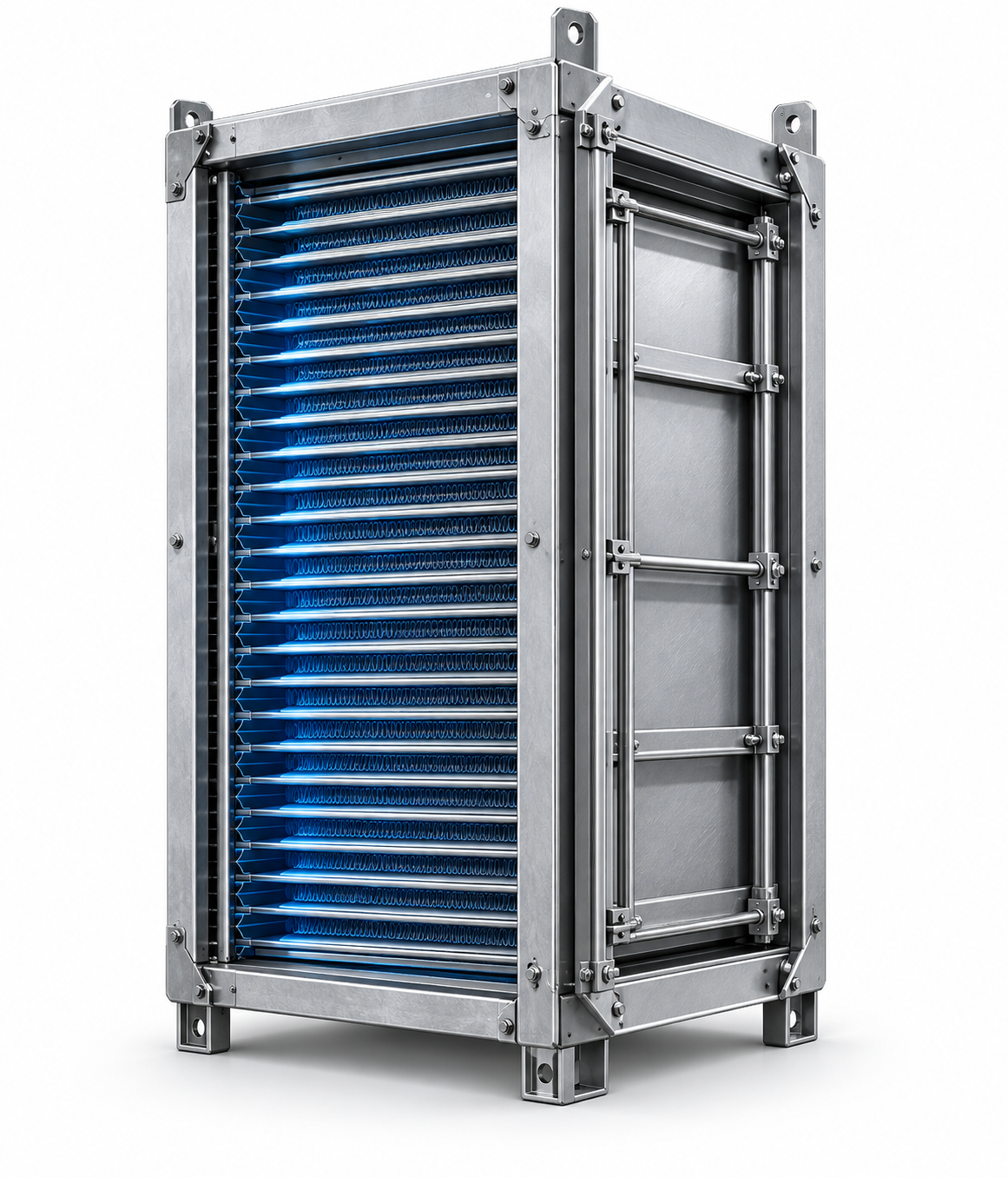

Непрямая адиабатика
Охлаждает приточный воздух без добавления влаги в него.

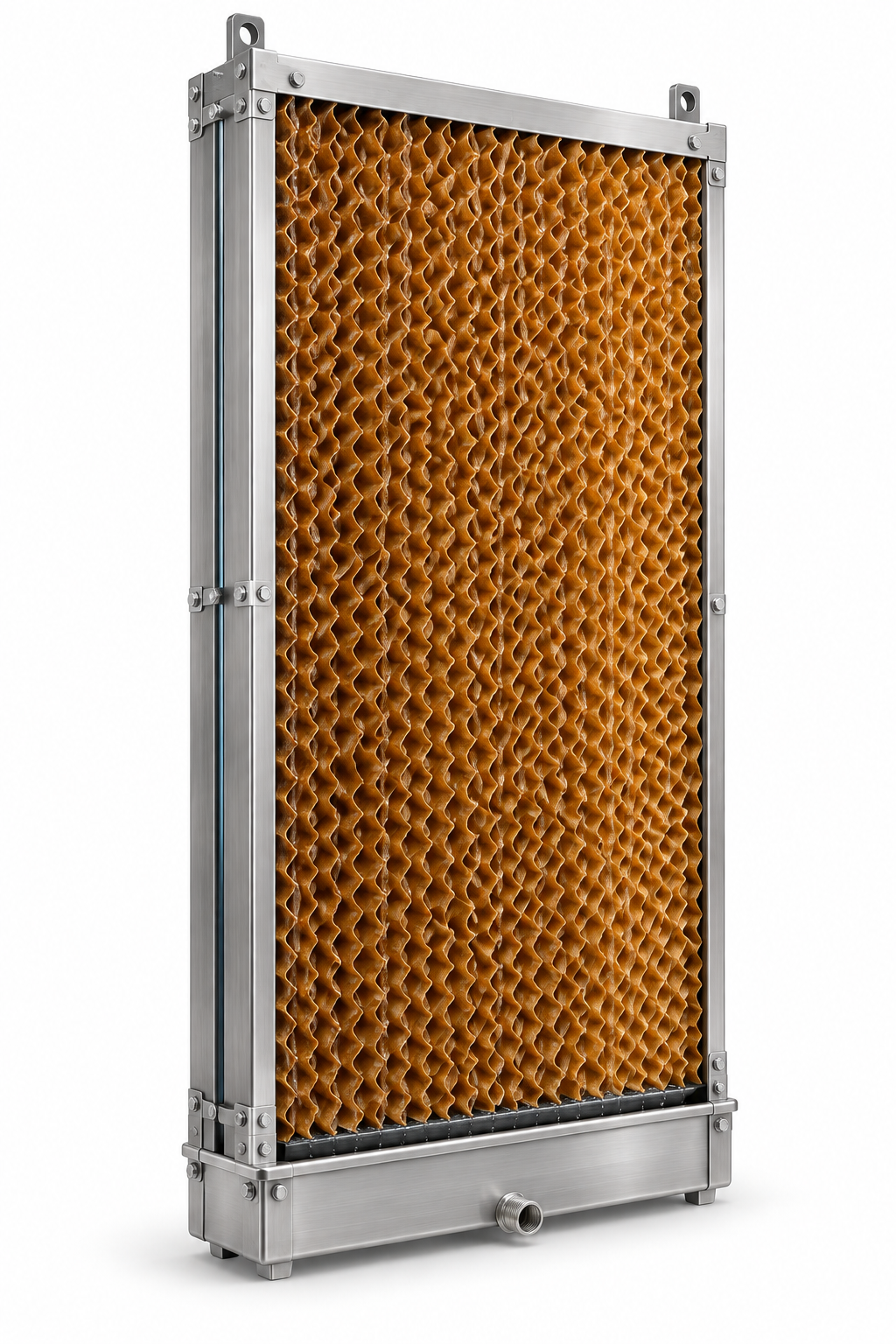

Прямая адиабатика
Снижает температуру дальше, обменивая часть явного тепла на влагу.
Активная холодильная ступень
Дотягивает температуру и осушает, когда iDEC и PAD не достигают заданной точки.

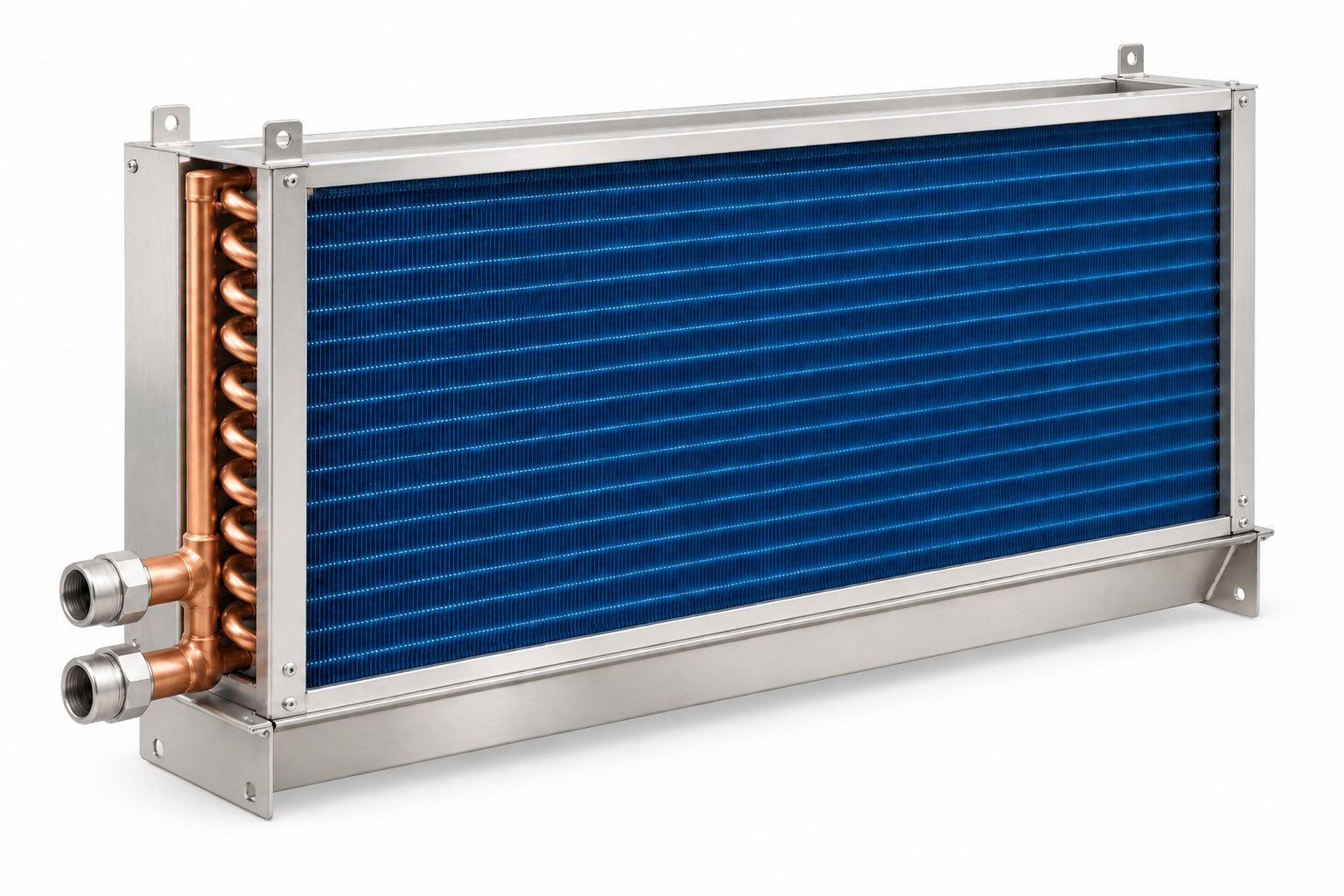

Один модульный слот: Водяной воздухоохладитель от внешнего чиллера.Отопление

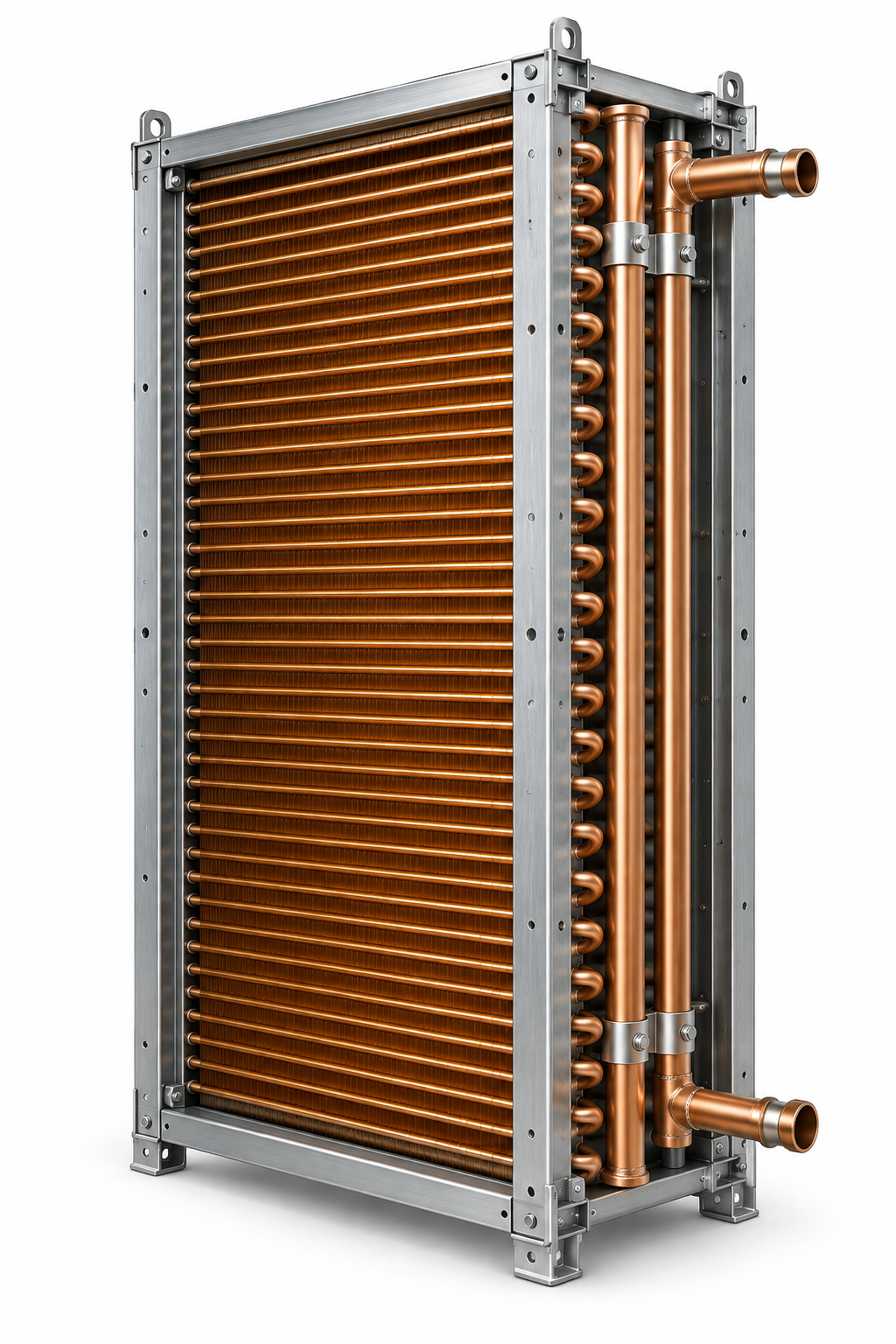

Подогревает воздух в холодный период или выполняет технологический догрев.
ИНТЕРАКТИВНАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
Автоматика выбирает маршрут воздуха по температуре и влажности
Система не выбирает режим по сезону. Она проверяет физические ограничения и включает только необходимые ступени.
АВТОМАТИЧЕСКАЯ ГИГИЕНА СИСТЕМЫ
ГеоТерм сам ведёт санитарные циклы воздушного и водяного контуров
Архитектура ГеоТерм позволяет реализовать автоматические санитарные циклы воздушного и водяного контуров, направленные на снижение микробиологической нагрузки и рисков образования биоплёнок.
После рабочего режима автоматика переводит машину в безопасную последовательность обработки, слива и просушки — без ручного набора разрозненных операций.
САНИТАРНАЯ ЛОГИКА
Санитарный цикл воздушного контура
Ночная обработка рециркуляционного воздушного контура после завершения работы объекта.
Состав обработки, длительность цикла и блокировки доступа подтверждаются комплектацией и проектом.САНИТАРНАЯ ЛОГИКА
Санитарный цикл водяного контура
Автоматическая последовательность: циркуляция, ультрафиолетовая обработка, полный слив, свежая вода и дополнительные режимы по комплектации.
Базовый безопасный останов обеспечивает закрытие подпитки, опорожнение ванны и просушку испарительных панелей.Ультрафиолетовые, озоновые и иные дополнительные способы обработки показываются только при наличии соответствующих модулей, датчиков, защит и подтверждённого алгоритма безопасности.
КОМУ НУЖЕН ГЕОТЕРМ PROCESS
Когда воздух влияет на результат бизнеса
Температура, влажность, расход, давление или вытяжка меняют продукт, хранение, качество либо ход технологии.
ГеоТерм AIR20Климат для зданияГеоТерм PROCESSКлимат для продукта и технологии
Грибные фермы
Температура, влажность, воздухообмен и режимы отдельных камер напрямую влияют на урожай.
Овоще- и фруктохранилища
Климат и вентиляция зон хранения влияют на потери, конденсат и сохранность продукта.
Винные хранилища
Стабильные температура и влажность особенно важны в крупных помещениях и нескольких зонах.

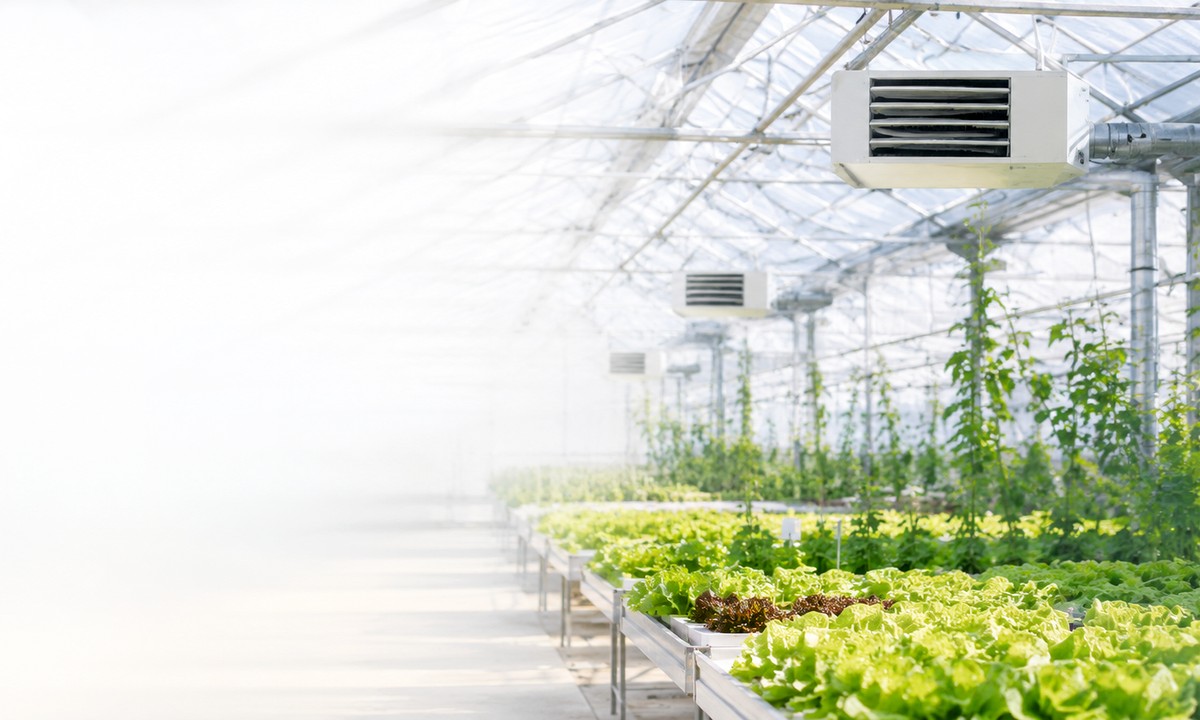

Теплицы
Температура, влажность, приток, вытяжка и зоны связаны с растением и урожайностью.
Пищевые производства
Воздух становится частью рецептуры, охлаждения, выдержки или санитарного режима.

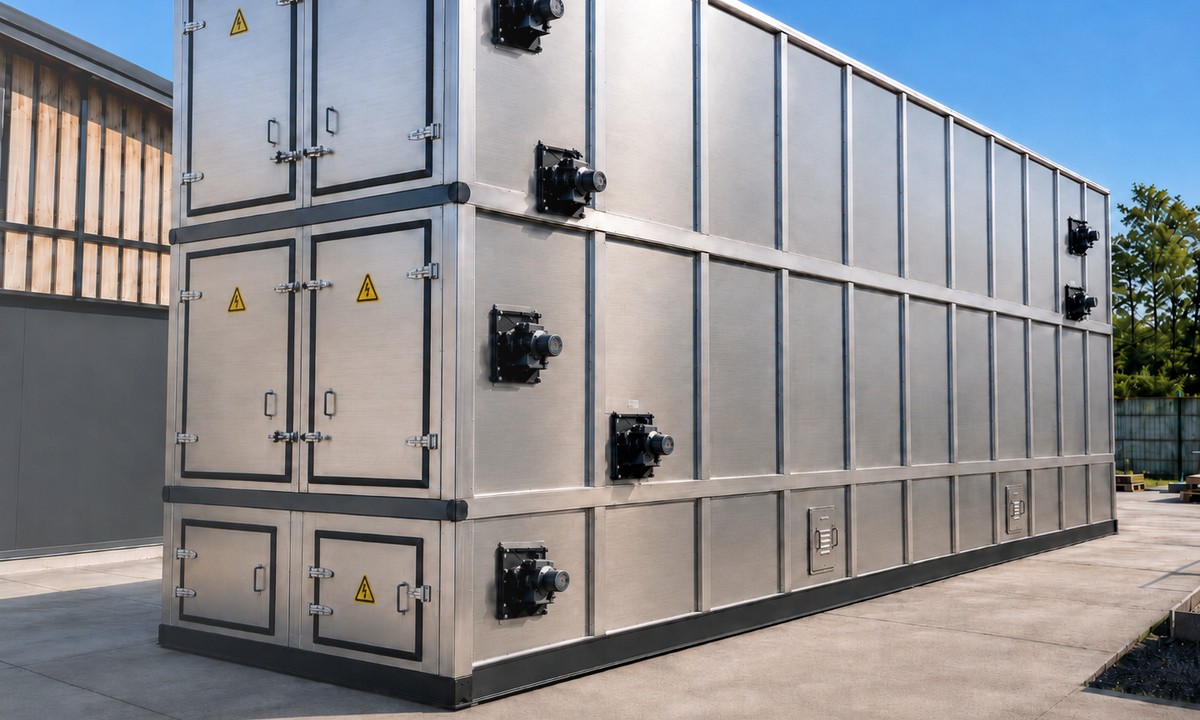

Сушильные линии
Температура, влажность и расход воздуха непосредственно определяют ход сушки.
Окрасочные цеха
Нужны стабильные температура и влажность, баланс притока и вытяжки, контролируемое давление.
Технологические камеры
Отдельные зоны и сценарии связываются с продуктом, оборудованием и этапами процесса.
Офисам, торговым центрам, спортзалам и обычным складам обычно достаточно AIR20 Climate или ГеоТерм AIR20. PROCESS выбирают только тогда, когда параметры воздуха влияют на продукт, хранение или технологический результат.
ПРЕДВАРИТЕЛЬНАЯ ИНЖЕНЕРНАЯ МОДЕЛЬ
Пропустите через схему свой воздух
Введите погоду, возвратный воздух и цель. Модель показывает эффект каждой из трёх ступеней и сколько нагрузки остаётся механическому холоду.
БЕЗ СТУПЕНИ35,0°СО СТУПЕНЬЮ28,2°
БЕЗ СТУПЕНИ28,2°СО СТУПЕНЬЮ22,6°
БЕЗ СТУПЕНИ22,6°СО СТУПЕНЬЮ22,0°
Как меняется воздух по трём ступеням
Синяя линия показывает температуру, зелёная — относительную влажность. После прямой адиабатики показана расчётная влажность; последний зелёный маркер — максимально допустимый предел на выходе, а не расчёт влагосъёма чиллера.
Что адиабатические ступени снимают с чиллера
Чем ниже столбец, тем меньше механического холода требуется для достижения заданной точки.
Доступной холодопроизводительности предварительно достаточно.
Передать данные инженеру После прямой адиабатики остаётся ≈ 63 кВт. Водяная сторона и номинал источника дают не более ≈ 79 кВт.
Предварительная модель, не рабочий проект и не паспорт установки. Температурная интерпретация механической ступени ориентировочная; теплообменник, расчётная точка чиллера, влагосъём, давление сети и реальные карты вентиляторов проверяются инженером.
ПОЛНЫЙ КОНТУР ПОСТАВКИ
Что входит в полные капитальные затраты
Готовое решение, а не просто «коробка»
01

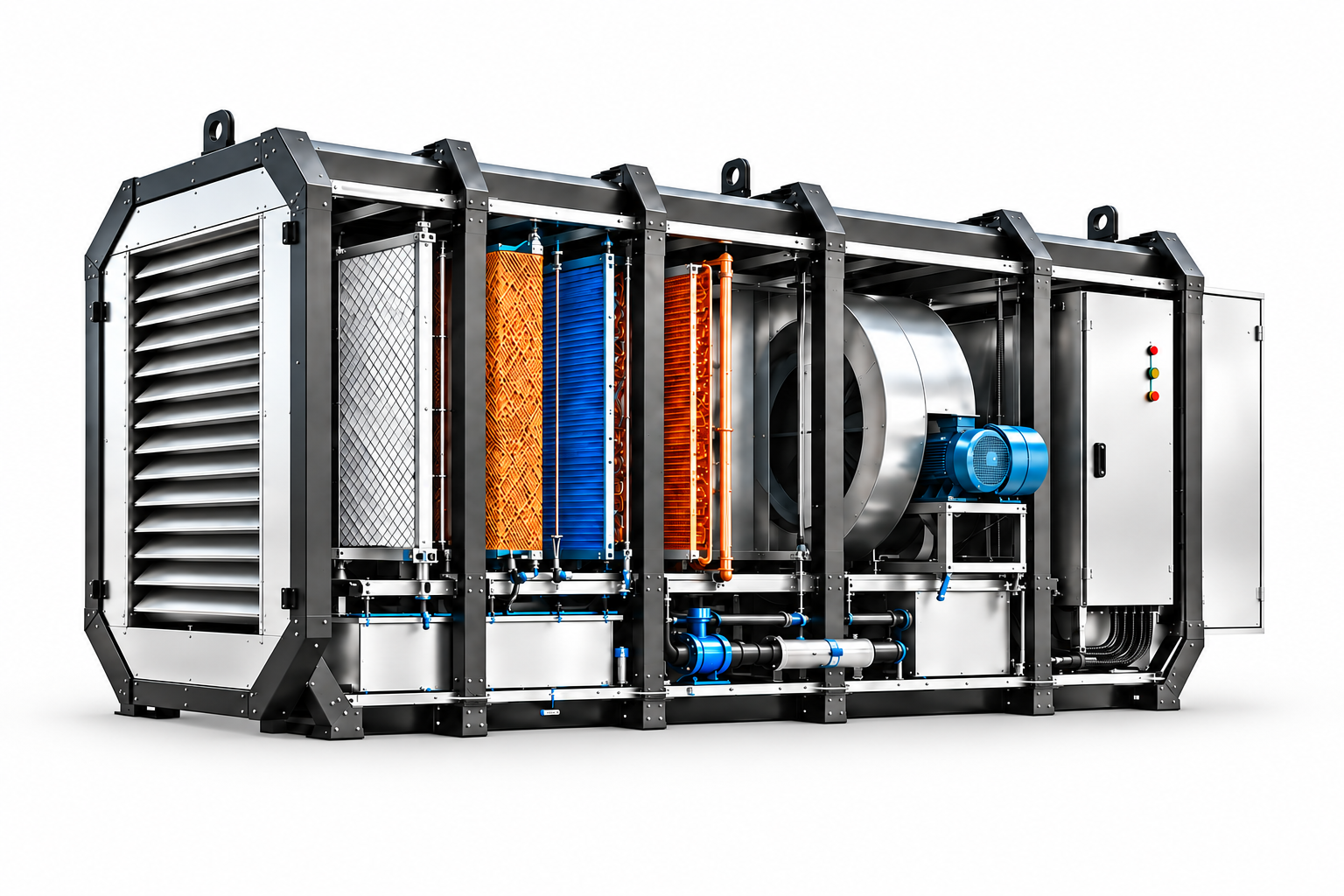

Климатический блок ГеоТерм
Воздушный тракт и все необходимые ступени
02

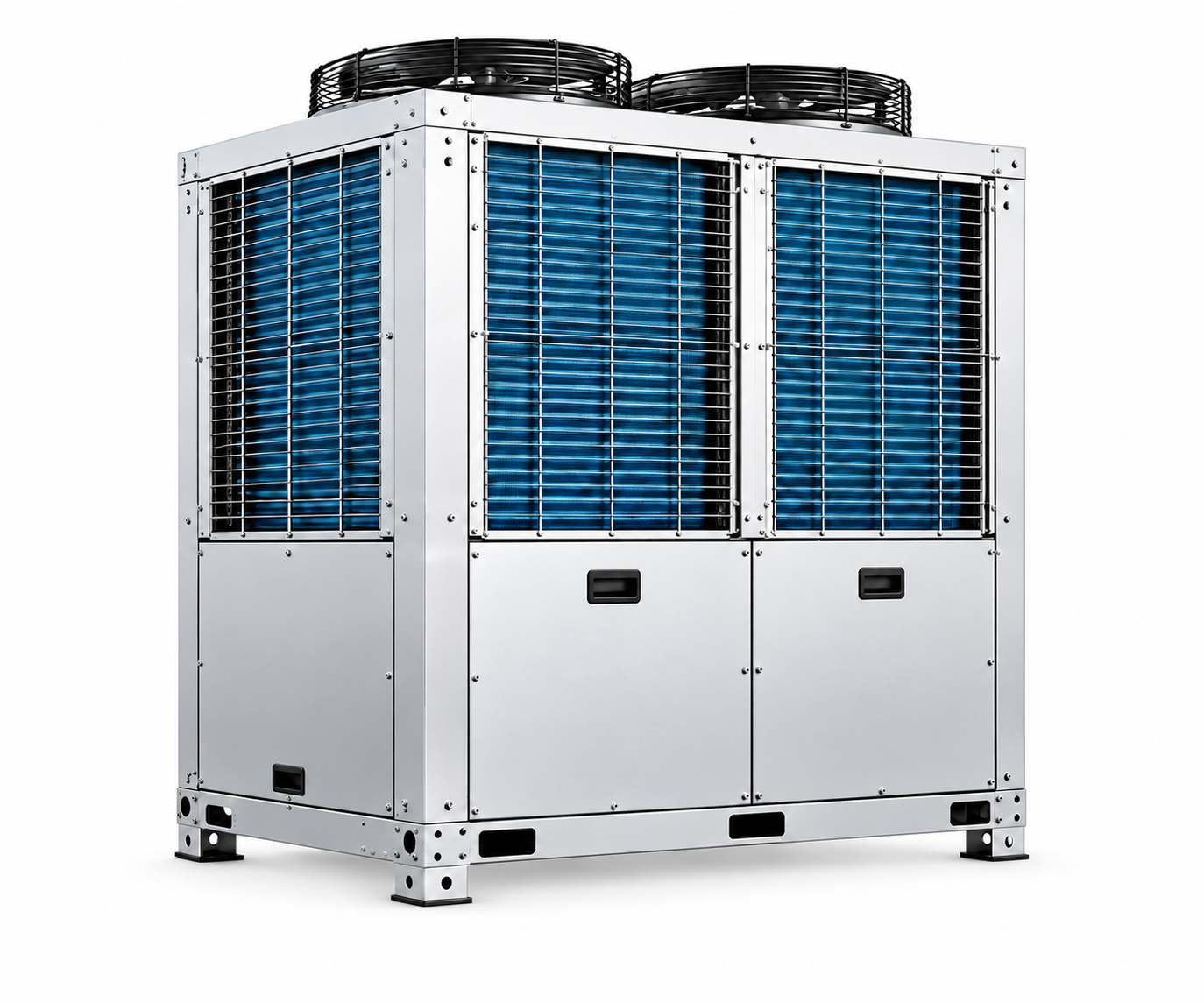

Источник холода / тепла
Чиллер, компрессорно-конденсаторный блок или котельная по проекту
03

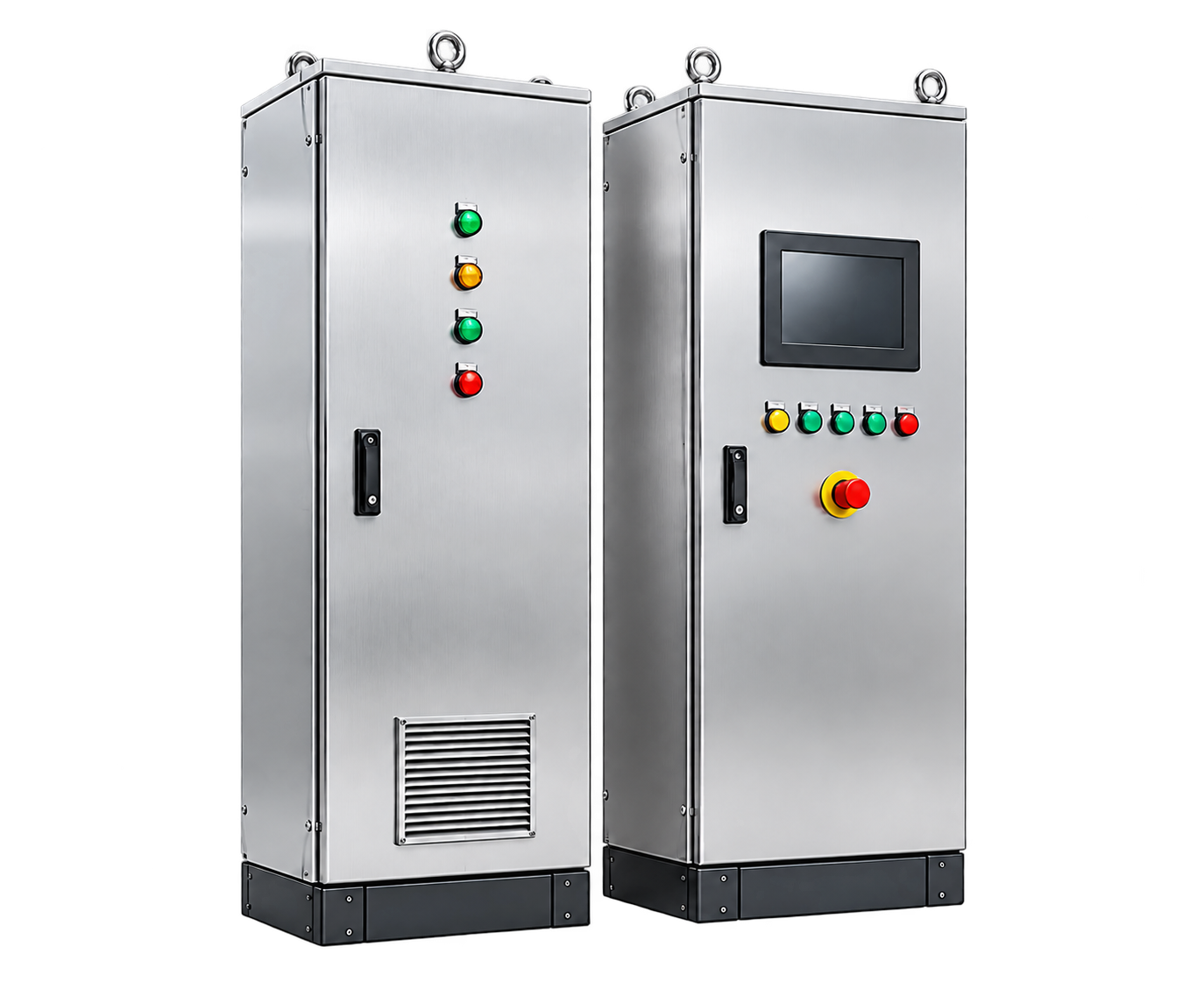

Автоматика и управление
Шкафы, датчики, операторская панель и алгоритмы
04

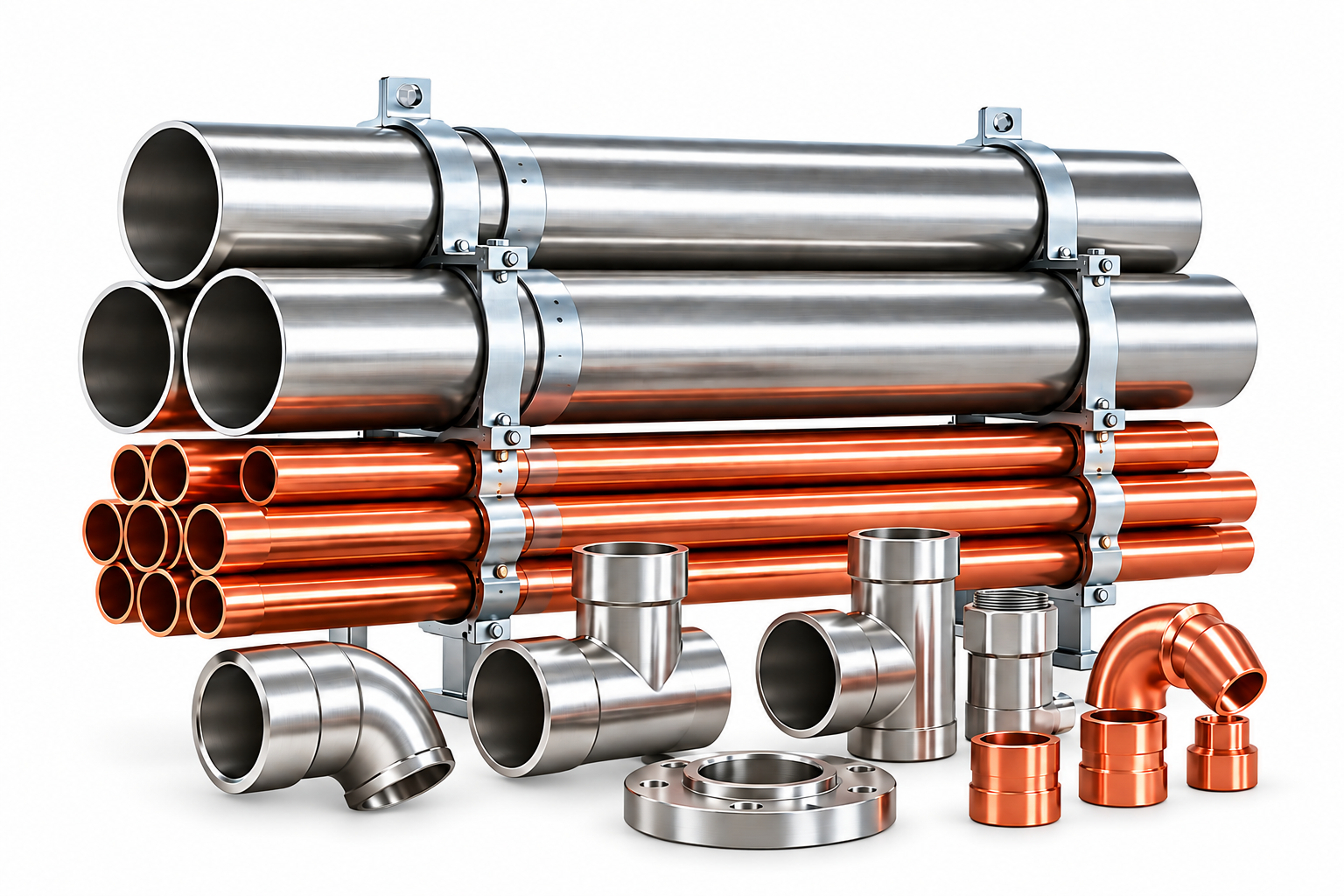

Трубопроводы / фреоновая обвязка
Готовая инженерная обвязка по конфигурации
05
Пусконаладка и обучение
Запуск, настройка режимов и передача персоналу
Короткие инженерные ответы
Почему цена «от» — это инженерная необходимость
Коротко объясняем, какие исходные данные меняют HEAT-W, CHILL-W и iDEC и когда рабочий диапазон становится фиксированной ценой.
Почему цена «от» здесь не маркетинговая уловка?
Для промышленного климатического центра цена определяется не названием модели, а расчётным режимом объекта. Одинаковый корпус может требовать разной площади теплообмена, мощности холода и тепла, автоматики и обвязки.
После фиксации режимов и утверждения спецификации рабочий диапазон превращается в цену конкретной комплектации.Что реально означает AIR20?
AIR20 — класс воздушной платформы, а не фиксированная тепловая мощность. Для быстрого ориентира по нагреву сухого воздушного потока при расчётном расходе 20 000 м³/ч используют формулу:
Q ≈ 0,335 × L × ΔT / 1000
При L = 20 000 м³/ч получается около 6,7 кВт тепла на каждый 1 °C нагрева воздуха.| Режим воздуха | ΔT | Нагрев |
|---|---|---|
| +5 → +20 °C | 15 K | ≈ 101 кВт |
| 0 → +20 °C | 20 K | ≈ 134 кВт |
| −10 → +20 °C | 30 K | ≈ 201 кВт |
| −20 → +20 °C | 40 K | ≈ 268 кВт |
| −30 → +20 °C | 50 K | ≈ 335 кВт |
| −40 → +20 °C | 60 K | ≈ 402 кВт |
При −30 °C снаружи и +20 °C в рециркуляционном воздухе доля OA/REC меняет расчёт радикально:
- 20% OA / 80% REC → смесь около +10 °C → ≈ 67 кВт
- 50% OA / 50% REC → смесь около −5 °C → ≈ 168 кВт
- 100% OA → ≈ 335 кВт
От чего зависит цена HEAT-W?
Водяная нагревательная ступень рассчитывается под фактическую зимнюю задачу.
- город и расчётная наружная температура
- доля наружного воздуха OA и рециркуляции REC
- требуемая температура подачи
- график теплоносителя: 80/60, 90/70, 95/70 и другие
- теплопотери объекта и режим работы
Почему HEAT-W нельзя продавать фиксированными кВт?
AIR20 задаёт класс воздушной платформы, но не один тепловой номинал. При одинаковом расходе 20 000 м³/ч одному объекту может потребоваться около 70–150 кВт нагрева, а другому — 300–400+ кВт.
- расчётная наружная температура
- доля свежего воздуха и рециркуляции
- требуемая температура подачи
- теплопотери здания
- температурный график теплоносителя
Что нужно передать для точной цены HEAT-W?
Нужны регион, зимняя температура, расход воздуха Q@ΔP, OA/REC, температура воздуха на входе и выходе, доступный теплоноситель, график работы и подтверждённые теплопотери объекта.
От чего зависит цена CHILL-W?
Водяное охлаждение и осушение считается по состоянию воздуха до и после охлаждающей секции.
- наружные T/RH и состояние после PAD/iDEC
- требуемые T/RH в помещении и на подаче
- расход воздуха и необходимое осушение
- температура холодной воды и допустимая точка росы
- тип и параметры источника холода
Почему влажность особенно важна для CHILL-W?
Холодильная ступень снимает не только явное тепло. Если требуется осушение, поверхность теплообменника должна работать ниже точки росы, появляется скрытая нагрузка и конденсат. Поэтому одинаковая температура при разной влажности даёт разную мощность и цену.
От чего зависит цена iDEC?
Непрямая адиабатика определяется геометрией и аэродинамикой ядра, а не только расходом воздуха.
- базовый типоразмер AIR20 или AIR30
- площадь ядра и число ячеек или секций
- металлоёмкость исполнения
- расход вторичного воздуха
- требуемое доступное давление
Заменяет ли PAD сухой фильтр?
Нет. После сухой предварительной фильтрации влажная PAD-ступень дополнительно улавливает часть крупной пыли, пуха, пыльцы и других смываемых загрязнений в водяной контур.
PAD не заменяет нормируемый сухой фильтр и не получает отдельный класс фильтрации без испытаний.Входит ли источник тепла и холода в базовую цену?
HEAT-W и CHILL-W — теплообменные ступени внутри установки. Источник горячей или холодной воды не входит в базовую цену, если прямо не указан в комплектации.
- существующий котёл заказчика
- пеллетный источник «Черный Лось»
- существующий или новый чиллер
- другая рассчитанная инженерная система

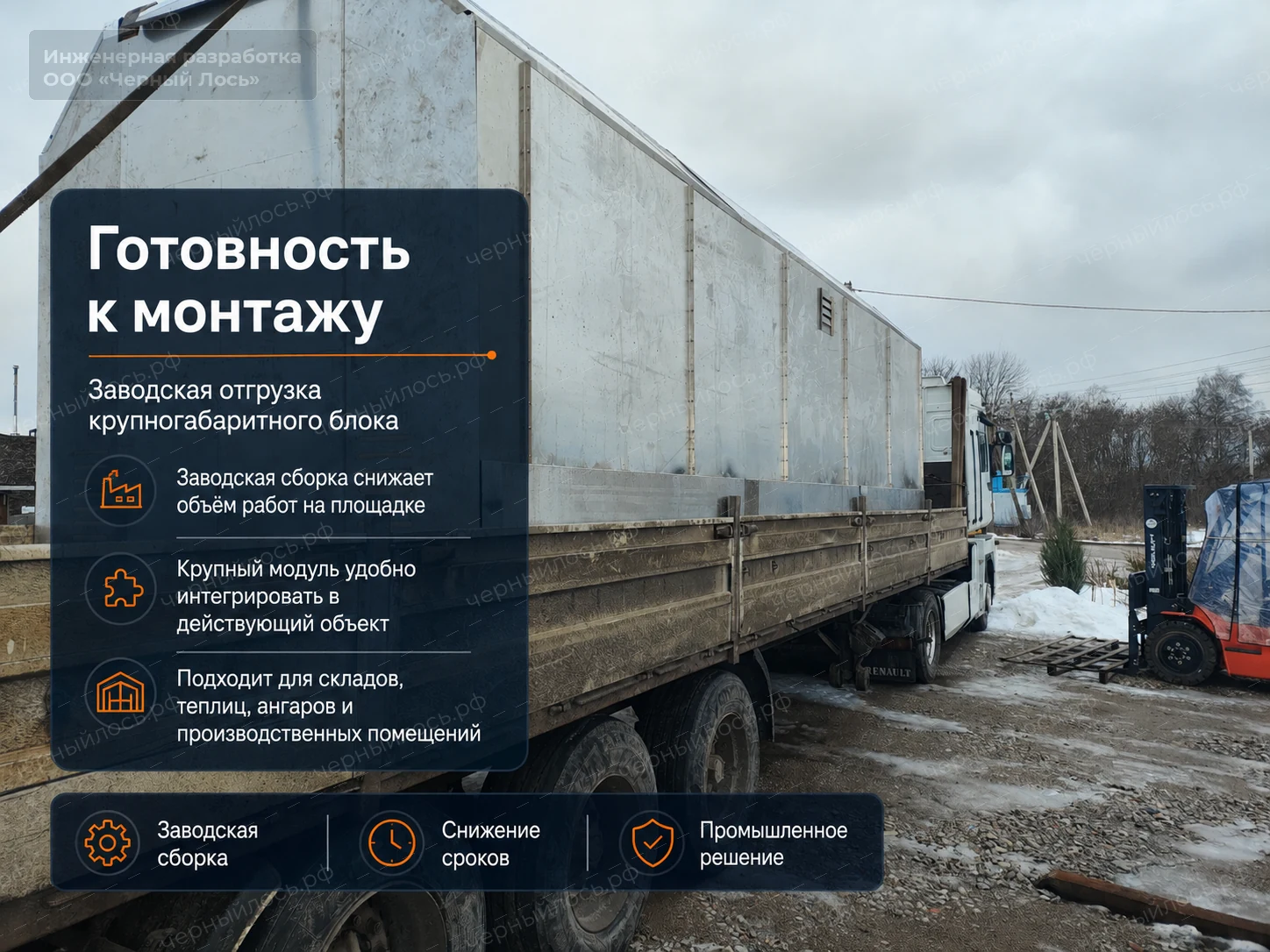

Что остаётся на объекте после поставки?
Машина максимально собирается, обвязывается и проверяется на производстве. На объекте выполняются установка, присоединение к воздуховодам, электрическое и водяное подключение, подключение источника тепла или холода, интеграция с вытяжкой и пусконаладка.
Монтаж и объектовая интеграция рассчитываются отдельно, если не включены в предложение.Когда рабочая цена становится фиксированной?
После подтверждения Q@ΔP, режимов T–RH, долей OA/REC, источников тепла и холода, ограничений объекта и состава автоматики. Затем формируется спецификация — зафиксированный перечень оборудования, материалов, обвязки и работ.
До этого этапа корректно показывать диапазон «от», а не выдавать предположение за окончательную цену.
