Решение под конкретное сырьё
Сушка люцерны и трав
с расчётом воды и экономики
Поле снимает дешёвую воду, MAXI DUO завершает процесс в коротком сезонном окне и по заданной конечной влажности.
40% → 12% стартовый профильMAXI DUOне паспортная производительность
Что определяет размер комплекса
Одинаковая тонна сырья — разная вода, мощность и машина
Главный риск для материала: сезонный пик и волокнистая масса. Пример ниже нужен для понимания порядка величин и пересчитывается по фактическим данным.
Материальный баланс
Сырьё → сухое вещество → вода → тепло → воздух → машина
Расчёт сушки учитывает водосъём, SEC конкретного материала, установленное тепло и минимальный воздух по двум ограничениям — без автоматической привязки к модели.
Вода → SEC материала → воздух → экономика
У каждого материала свой диапазон SEC и запас мощности — обычно 5–15%. Минимальный воздух равен большему из требований теплообмена и влагопереноса; внутренний оборот сушилки этим числом не подменяется.
Рекомендуемый диапазон установленного тепла≈ 0,6–1,0 МВтпромышленная линия ≈1 МВт класса. Не паспорт и не автоматический выбор модели.
Проверка воздухомПо теплопереносу: ≈ 36–53 тыс. м³/ч. По влагопереносу: ≈ 18–33 тыс. м³/ч. В расчёт принят максимум: ≈ 36–53 тыс. м³/ч. Внутренняя рециркуляция определяется геометрией сушилки отдельно.
Тепло + основные вентиляторы за сутки≈ 10 811–17 843 ₽
рабочий профиль для подвяленной массы. Профиль прежде всего для подвяленной массы ≈35–45%. Свежая люцерна 60%+ — уже другая тепловая и логистическая задача. AUTO SEC: ≈0,95–1,40 кВт·ч/кг воды. Слой: ≈100–200 мм при рыхлой массе. Аэродинамика: авто по материалу, ≈600–1 200 Па. Стоимость на тонну учитывает только пеллеты и основные вентиляторы. Все значения — предпроектные ориентиры.
BM-DRY-1DH1J96Редактируемая модель объекта · PDF — её неизменяемый снимок
Что учтено
- Материальный баланс использует массовую влажность по общей массе продукта.
- Водосъём, тепло и воздух рассматриваются до выбора площади и механики сушилки.
Что проверить перед проектированием
- Провести пробу сырья: фракция, липкость, насыпная плотность и воздухопроницаемость слоя.
- Подтвердить допустимую температуру, конечную влажность, время удержания и требования к качеству.
- Проверить тепловой источник, рециркуляцию, выбросы, пылеулавливание и пожарную безопасность.
Поле — первая бесплатная ступень
Солнце снимает дешёвую воду, MAXI DUO завершает процесс
Подвяливание сокращает водосъём, требуемую мощность и стоимость готовой тонны. Сушилка не должна заменять солнце — она гарантирует завершение процесса в заданном режиме.
КосилкаПодвяливаниеMAXI DUOПресс / склад

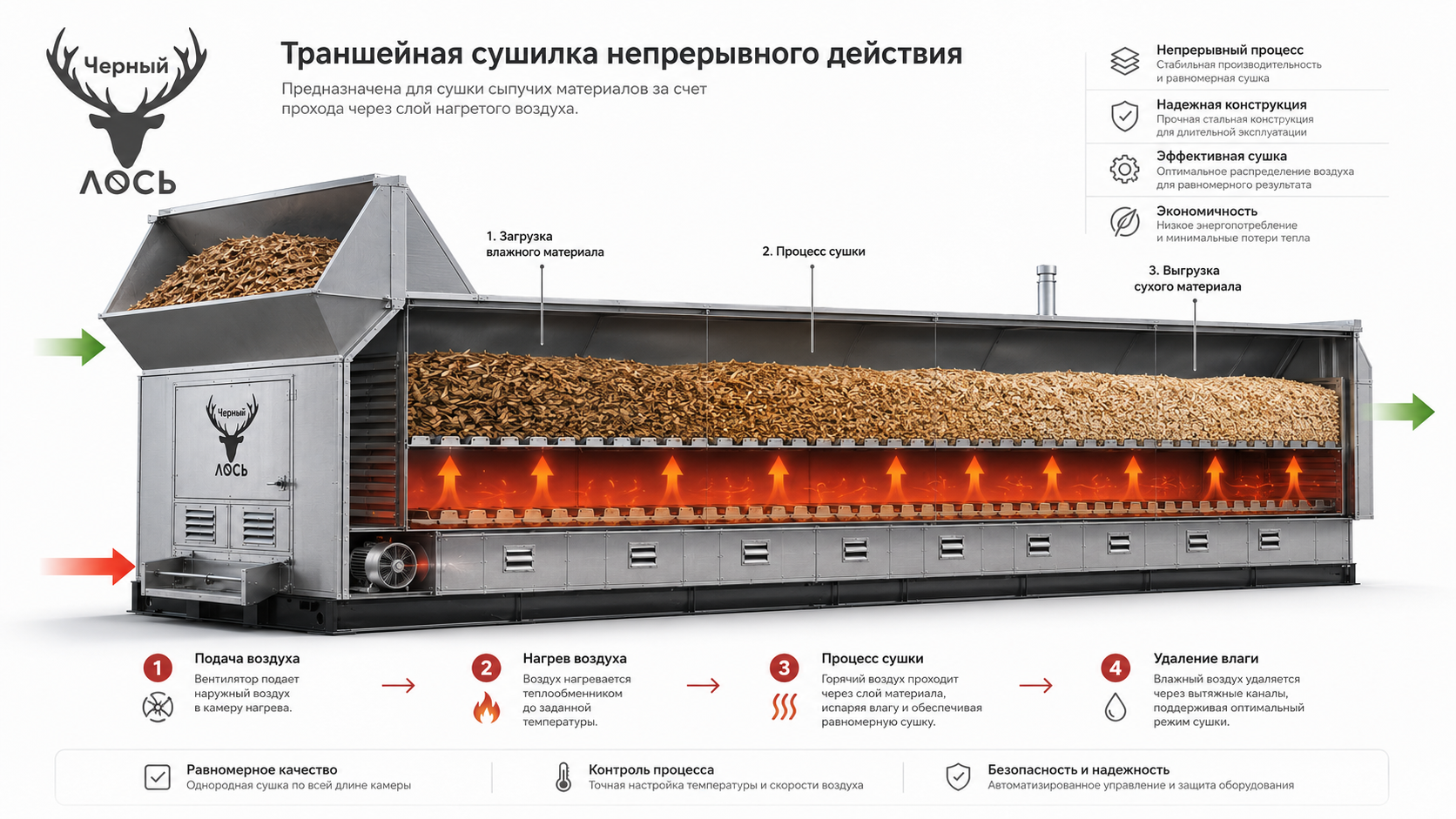

Совмещённая архитектура оборудования

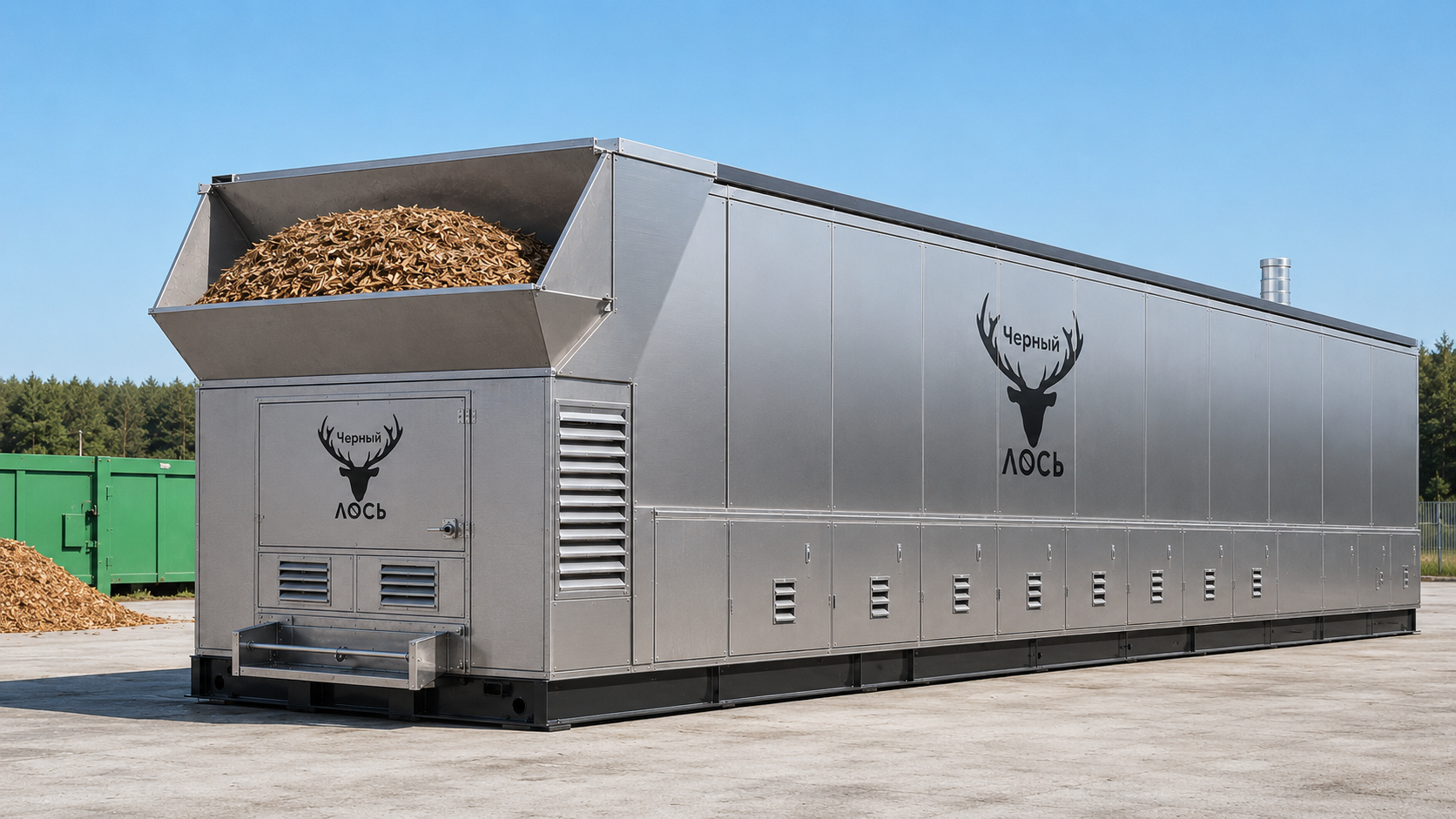

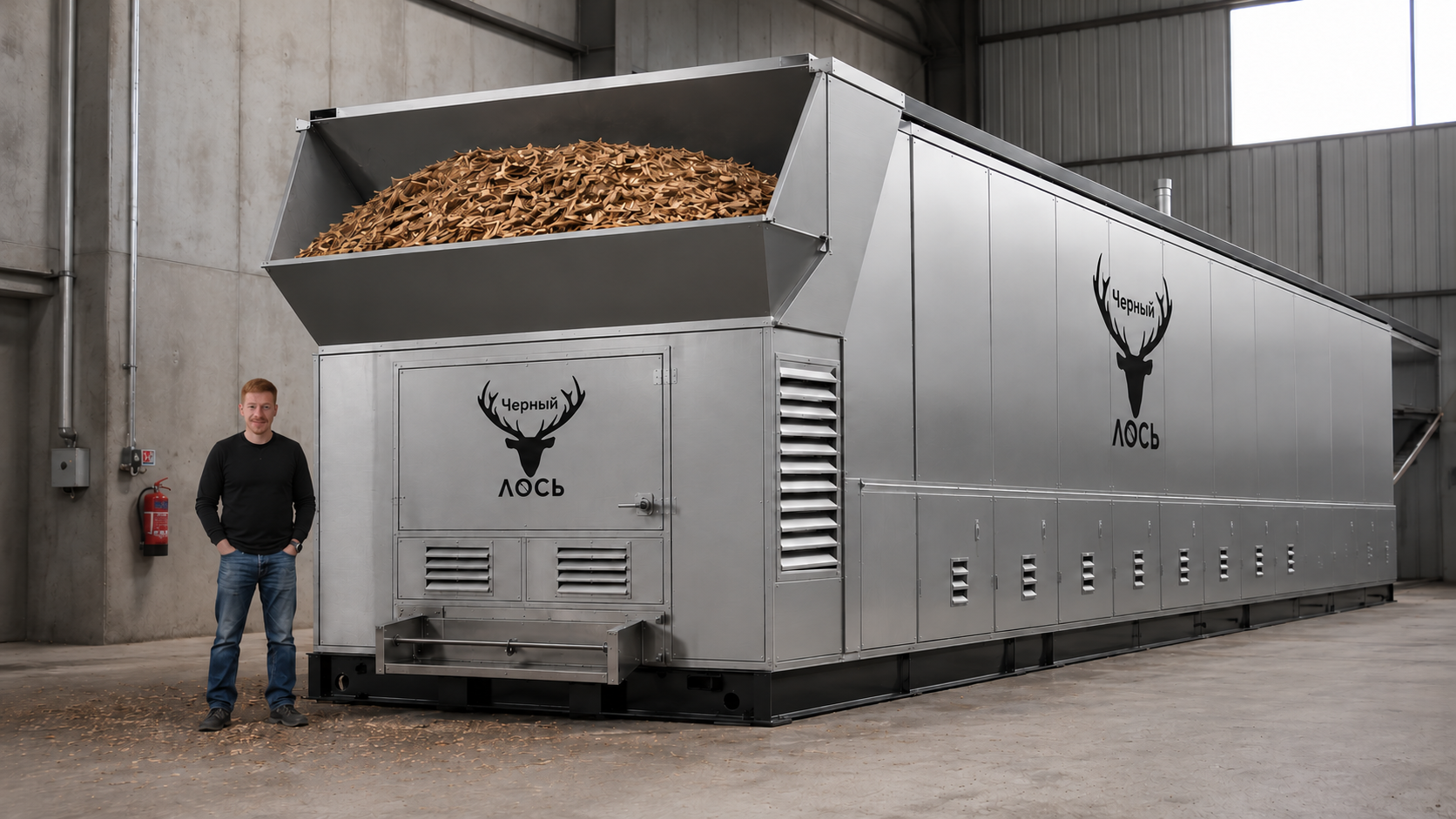

MAXI DUO: механика текущего сайта + инженерная логика архива
Не переносим архив как отдельный шаблон. Сохраняем действующую конструкцию страницы и добавляем прозрачный маршрут выбора от сырья к машине.

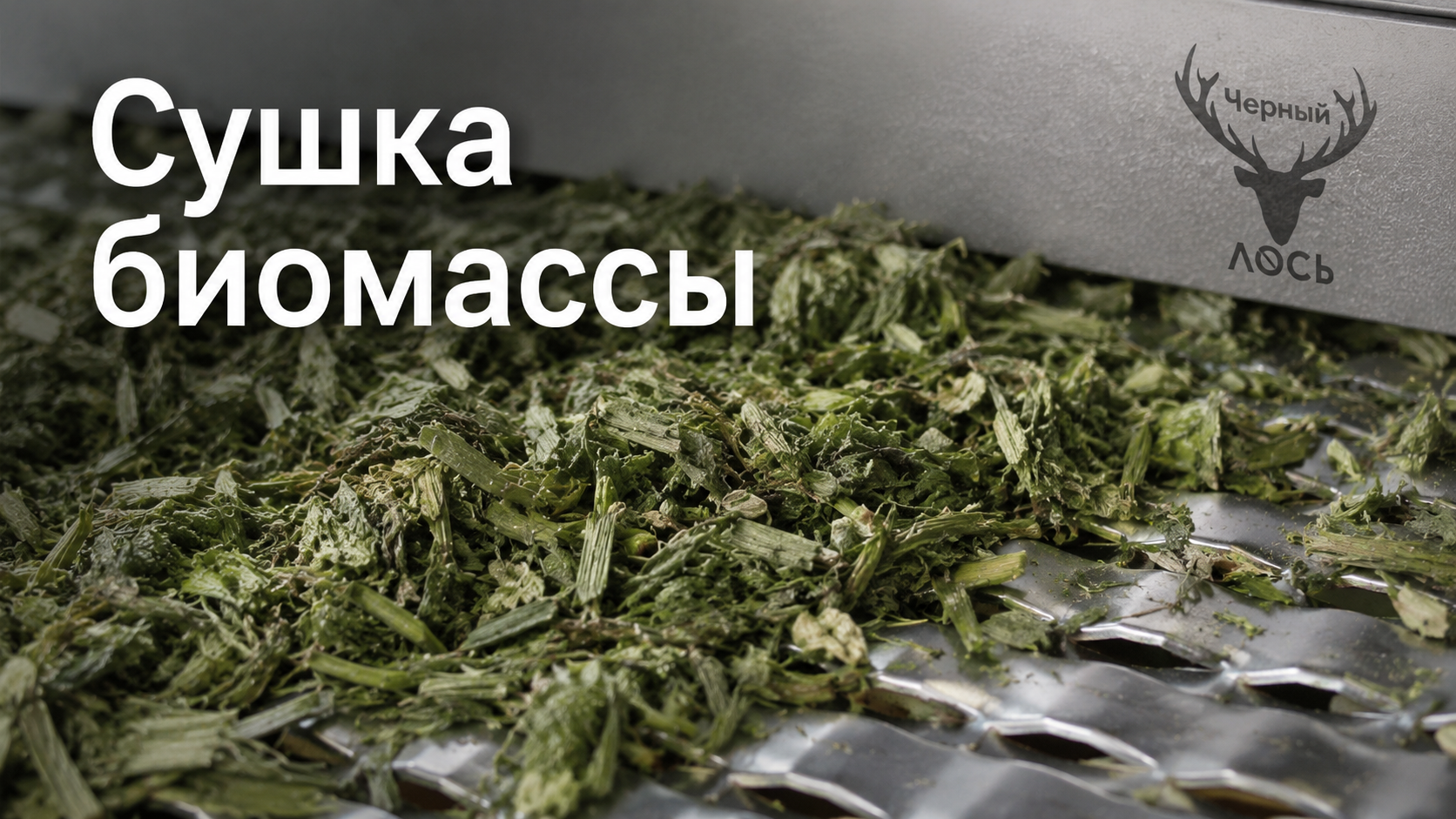

Рабочее ложе
Перфорация и геометрия выбираются по фракции и сопротивлению слоя.
Зональный воздух
Расход без давления не является подбором вентилятора.

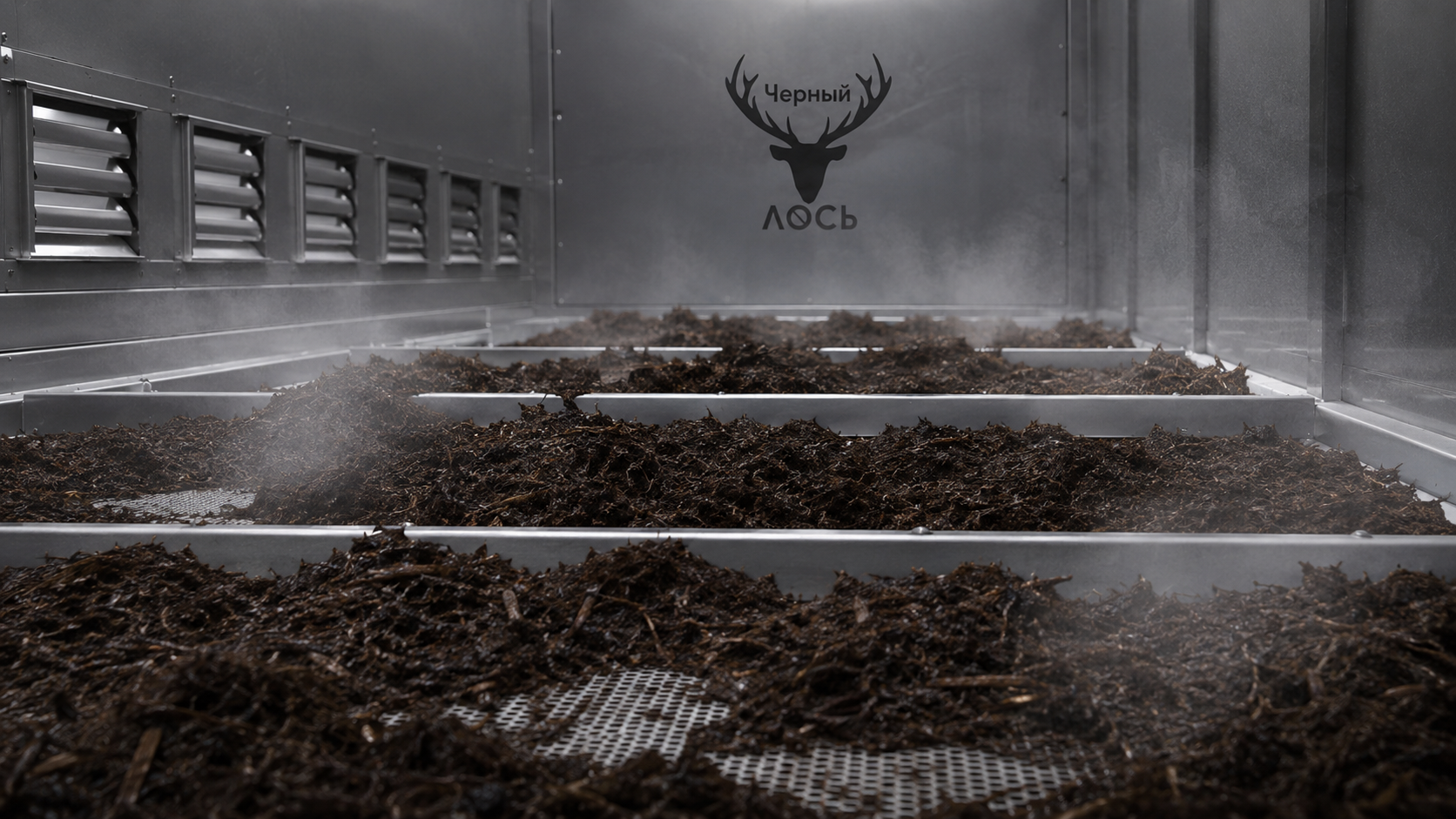

Живое дно
Страгивание, привод и гидравлика считаются под насыпную плотность.
Пыль и безопасность
Очистка воздуха, температуры и аварийные остановы входят в архитектуру.
Сырьё и подготовкаМатериальный балансТепло и воздухMAXI DUODRY CONTROLГотовый продукт
Технологическая карта · глубина интеграции 3
TG + AIR CONTROL + PROCESS CONTROL · DRY
Источник тепла, управление воздухом и отдельный технологический уровень с рецептом продукта
TG + LONGAIR CONTROLDRY CONTROLСушилкаГотовый продукт
Автоматика
Одна система управляет теплом, воздухом и продуктом
Аппаратная база едина, а рецепт, датчики и защитные ограничения меняются под конкретное сырьё и комплектацию.
TG CONTROL
Горение, топливоподача, дымовой тракт, температуры и защиты.
AIR CONTROL
Вентиляторы, заслонки, давление, свежий и возвратный воздух.
DRY CONTROL · HMI
Рецепты, скорость продукта, влажность, тренды, аварии и сервис.
Пример проекта Воронеж
1000 тонн люцерны в год переводим в короткое сезонное окно
Проект MAXI DUO относится к сушке люцерны и трав: годовой объём переводим в рабочие часы, водосъём и пиковую тепловую нагрузку.
Пример относится только к люцерне и травам на платформе MAXI DUO. Параметры подтверждаются проектом.
Сравнение с дизелем
Сравниваем стоимость полезного тепла, а не цену оборудования
Параметры редактируются. Это экономический ориентир, а не коммерческая оферта.
Не учтены электричество, логистика топлива, оператор, обслуживание, склад и капитальные затраты.
Границы предварительного расчёта
Что нельзя обещать до испытания сырья
40% → 12% и 70 °C — вводные демо, а не гарантия.
≈100–200 мм при рыхлой массе. Реальная геометрия подтверждается пробой и аэродинамикой.
MAXI DUO — кандидат. Финальный выбор может измениться после расчёта.
Метод измерения конечной влажности и точка отбора фиксируются в проекте.
FAQ
Короткие инженерные ответы
Можно назвать производительность только по модели сушилки?
Нет. Нужны входная и конечная влажность, фракция, слой, допустимая температура, время процесса и сопротивление воздуха.
Калькулятор уже подбирает вентилятор?
Нет. Он даёт ориентир м³/ч по тепловому балансу. Давление и рабочая точка определяются после расчёта слоя, каналов, заслонок и очистки.
Рециркуляция всегда снижает расход топлива?
Только если возвратный воздух ещё способен принять влагу и не возвращает загрязнения или запах в продукт.
Инженерный расчёт
Передать исходные данные Рассчитать: сушка люцерны и трав
Передайте материал, часовую подачу, влажность до/после, рабочее окно и требования к готовому продукту.
