01Мобильная котельная
Ступень 01: рассчитанное тепло поступает в цех. Возвратный воздух идёт на рециркуляцию, часть воздуха удаляется вытяжкой. AIR CONTROL и отраслевой PROCESS CONTROL ещё не активированы.
ПодробнееУровень 1 · автономное тепло

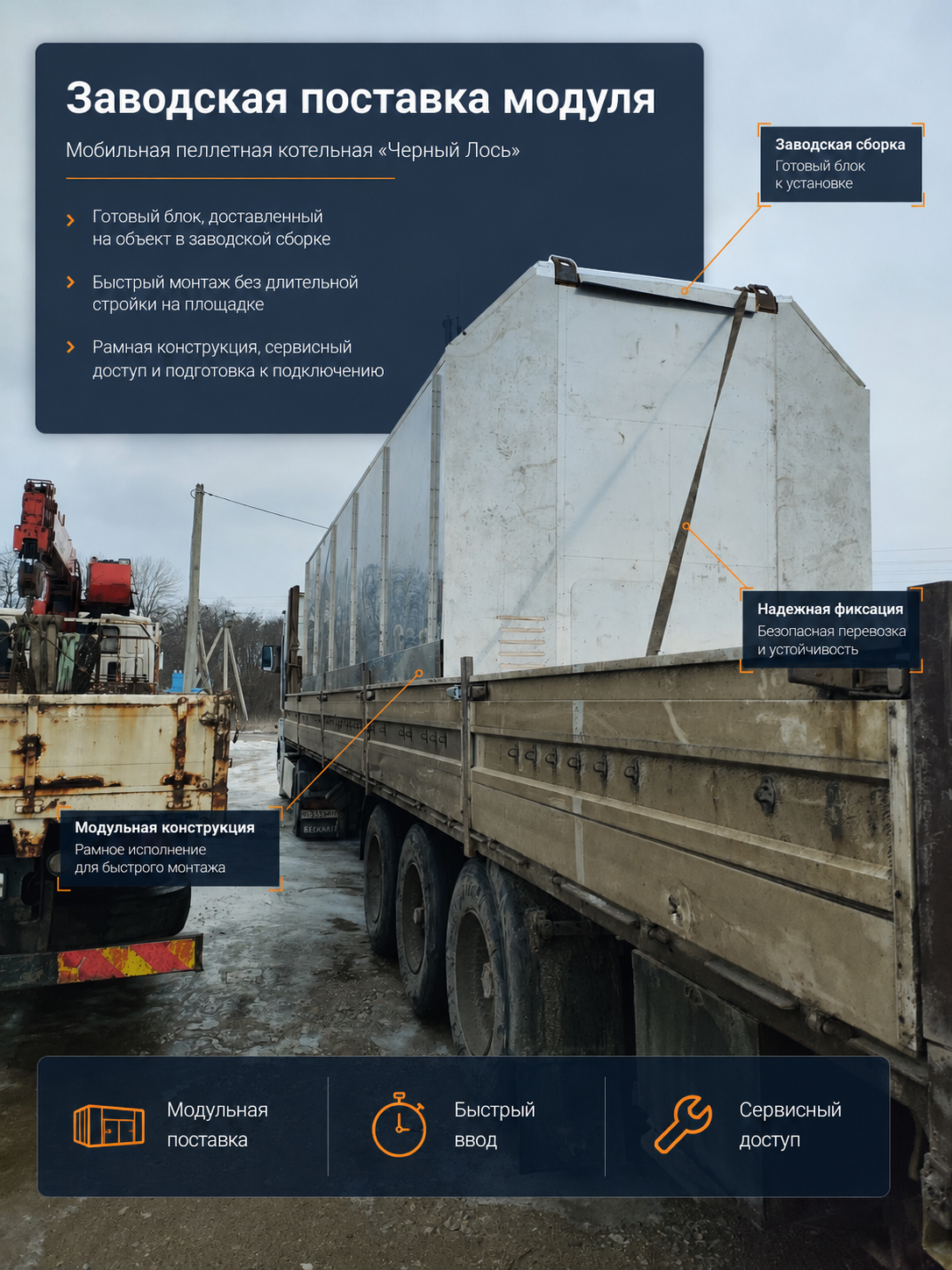

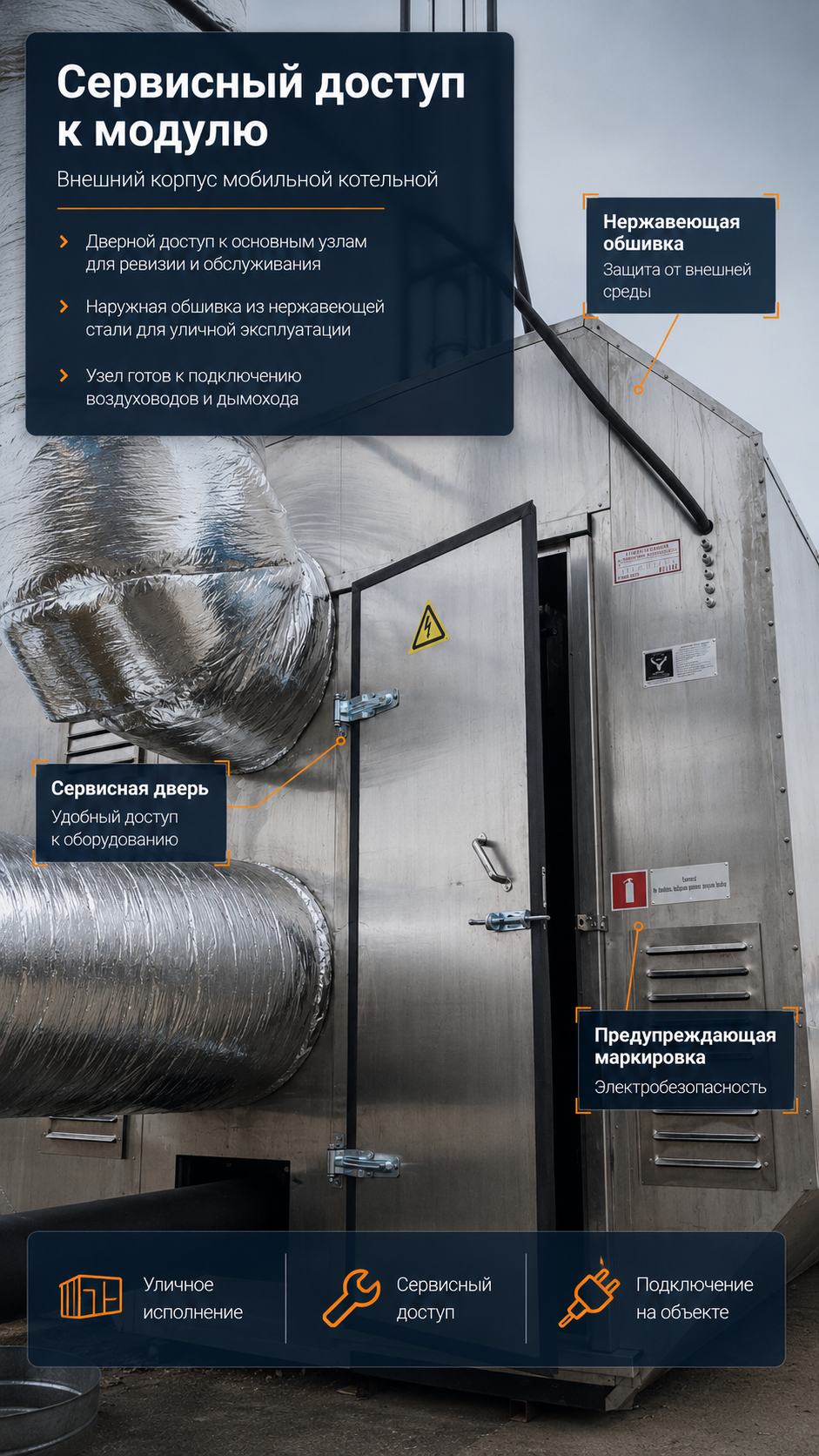

Готовый источник промышленного тепла: теплогенератор, запас топлива и собственное управление в мобильном нержавеющем модуле.
Сначала расчёт объекта — потом комплектация

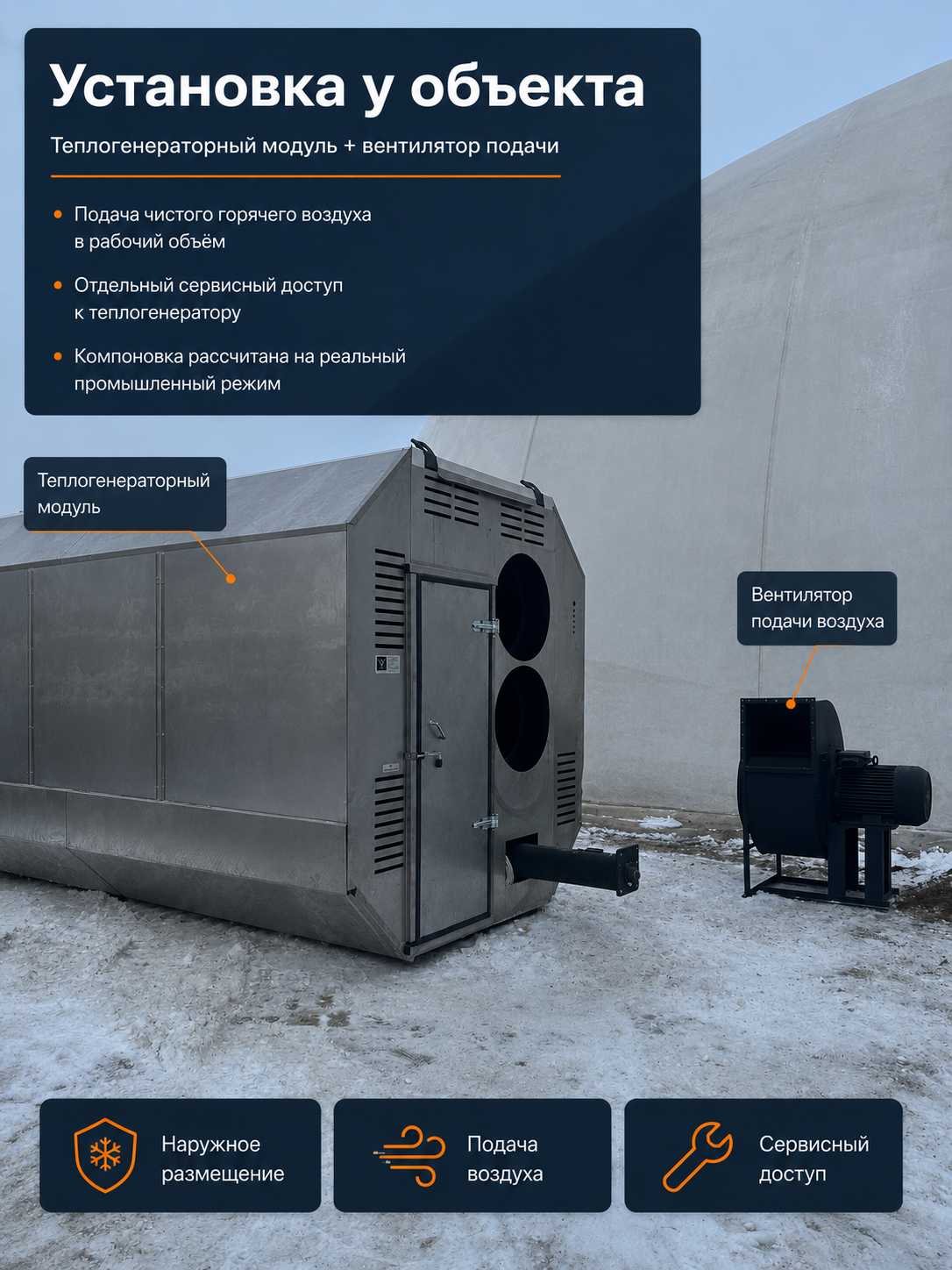

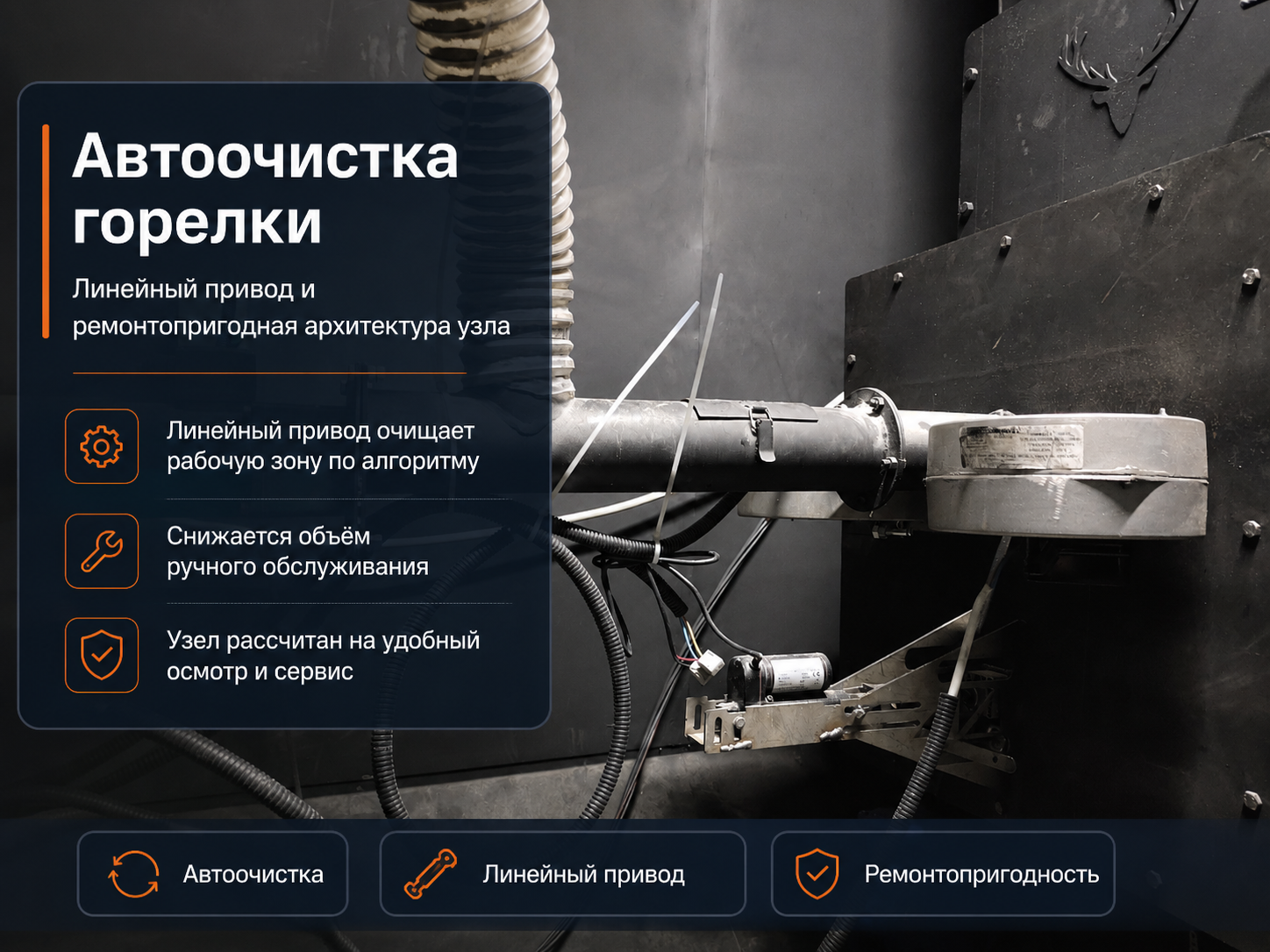

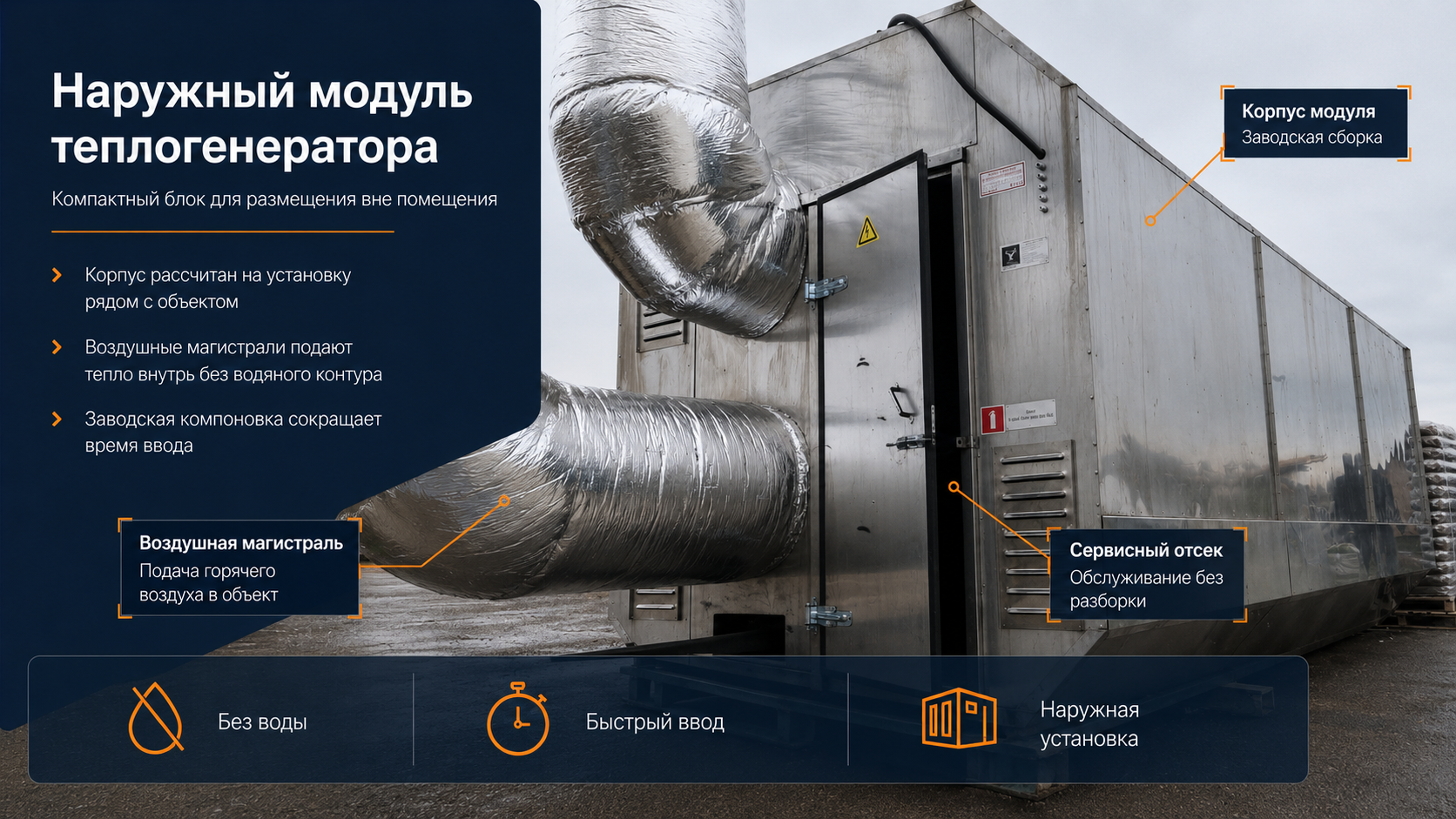

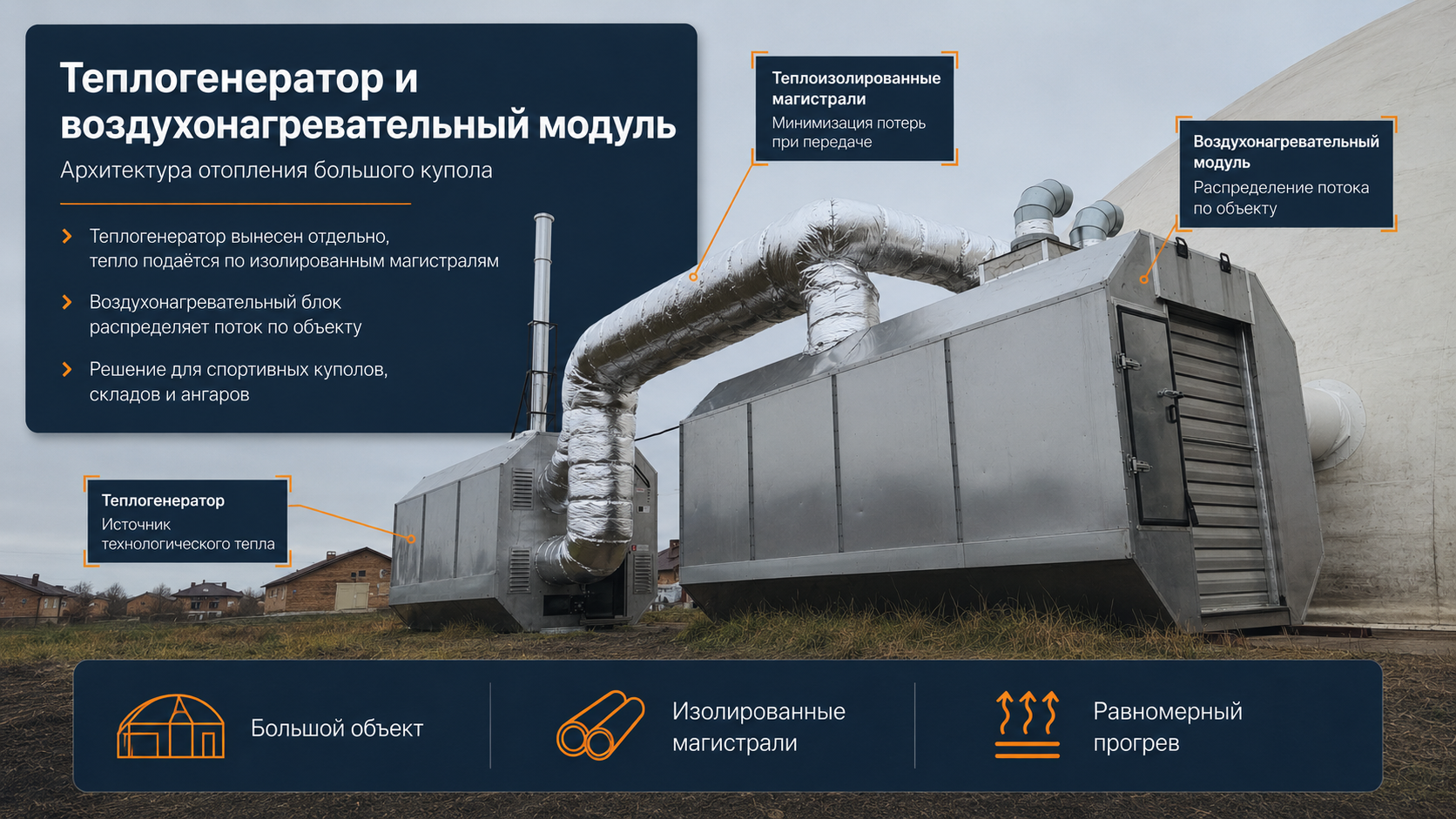

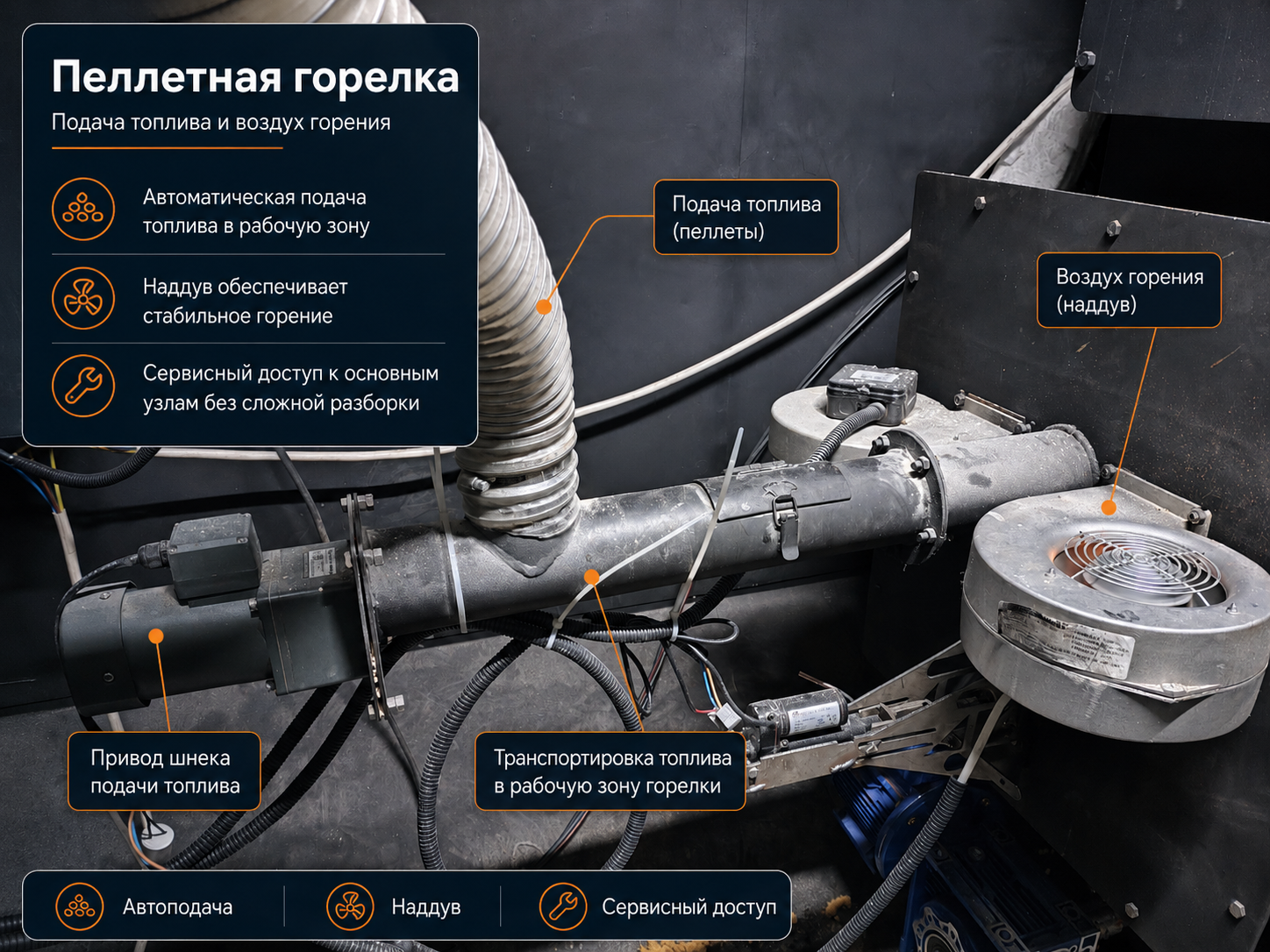

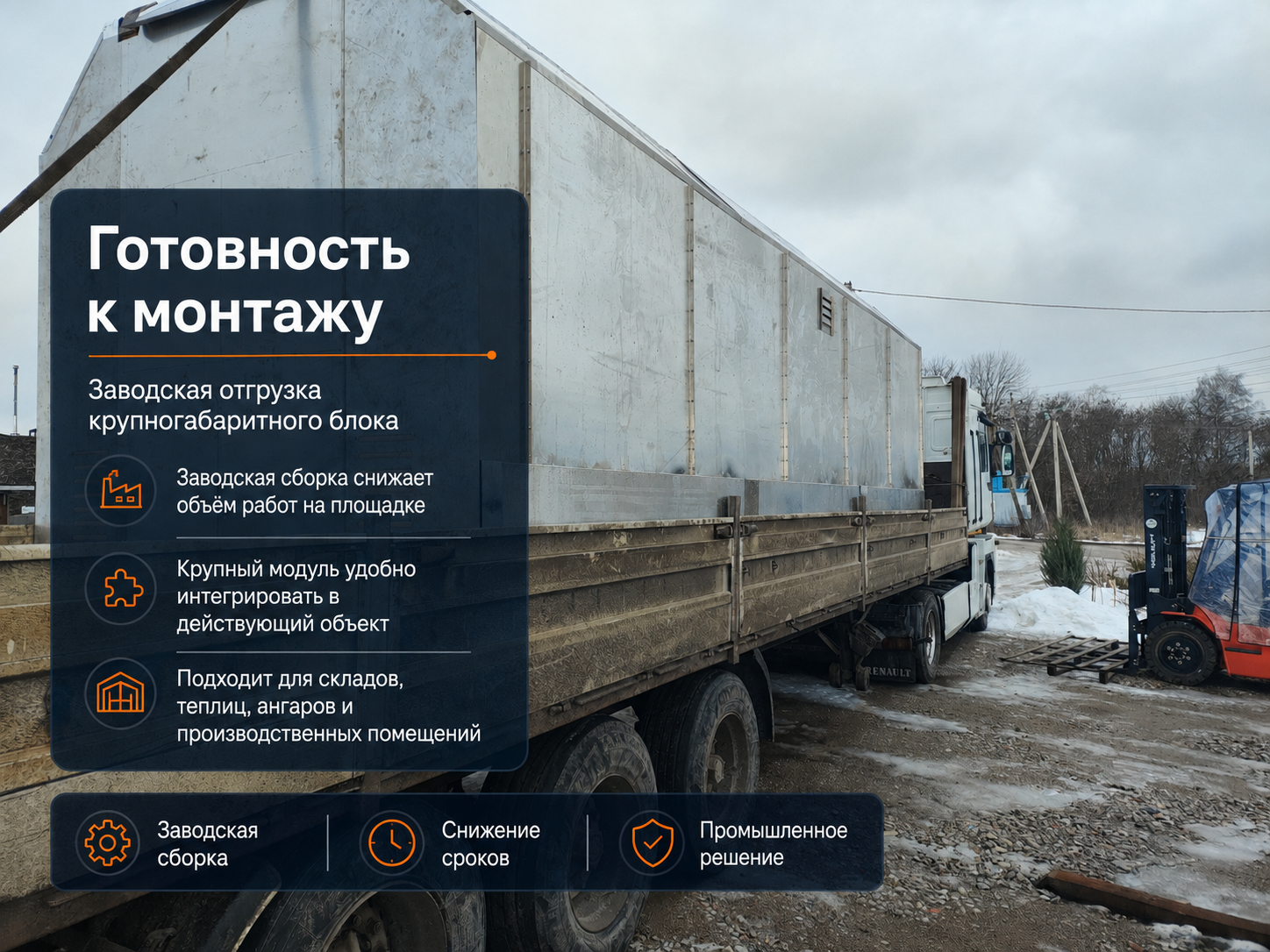

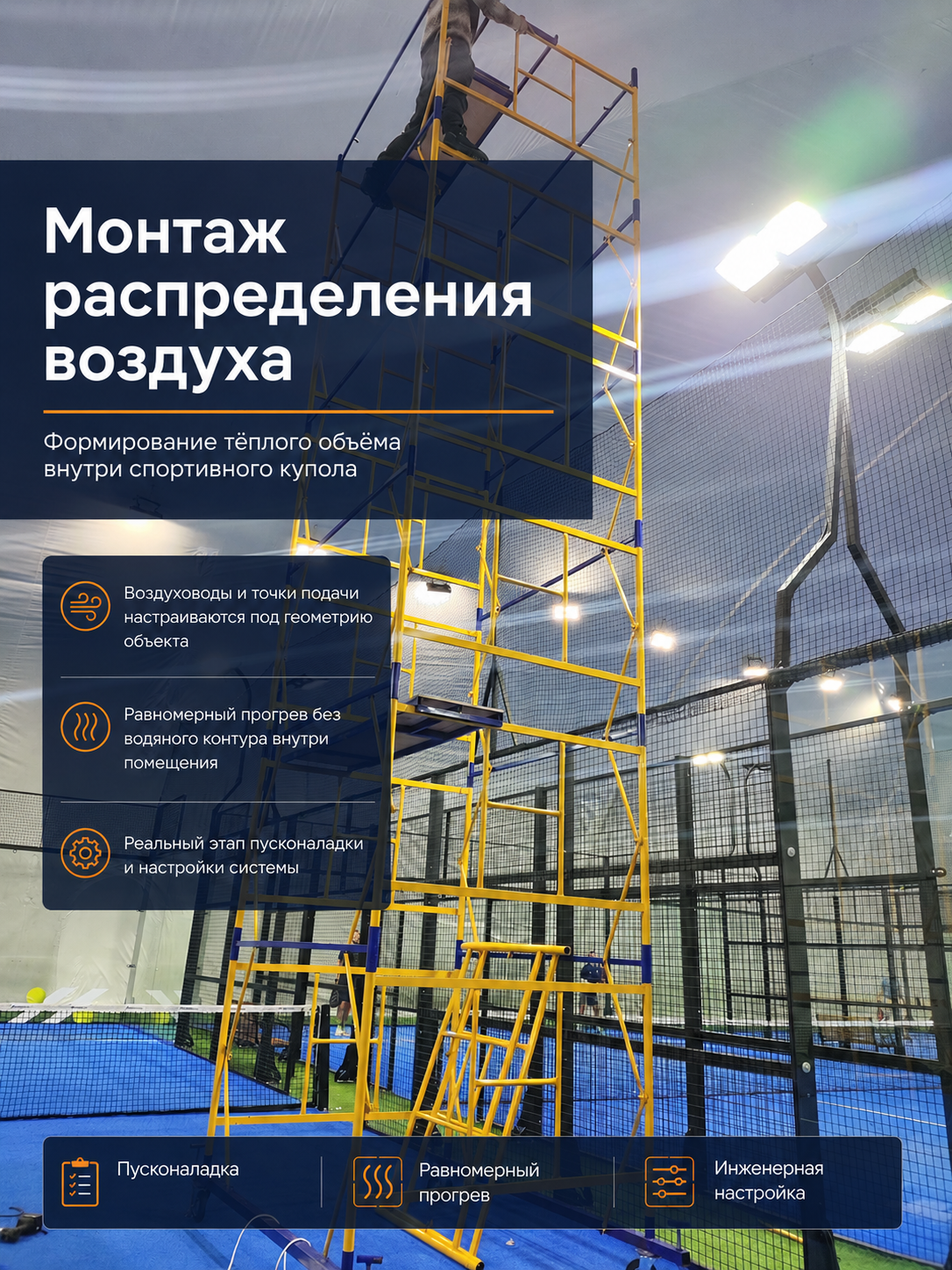

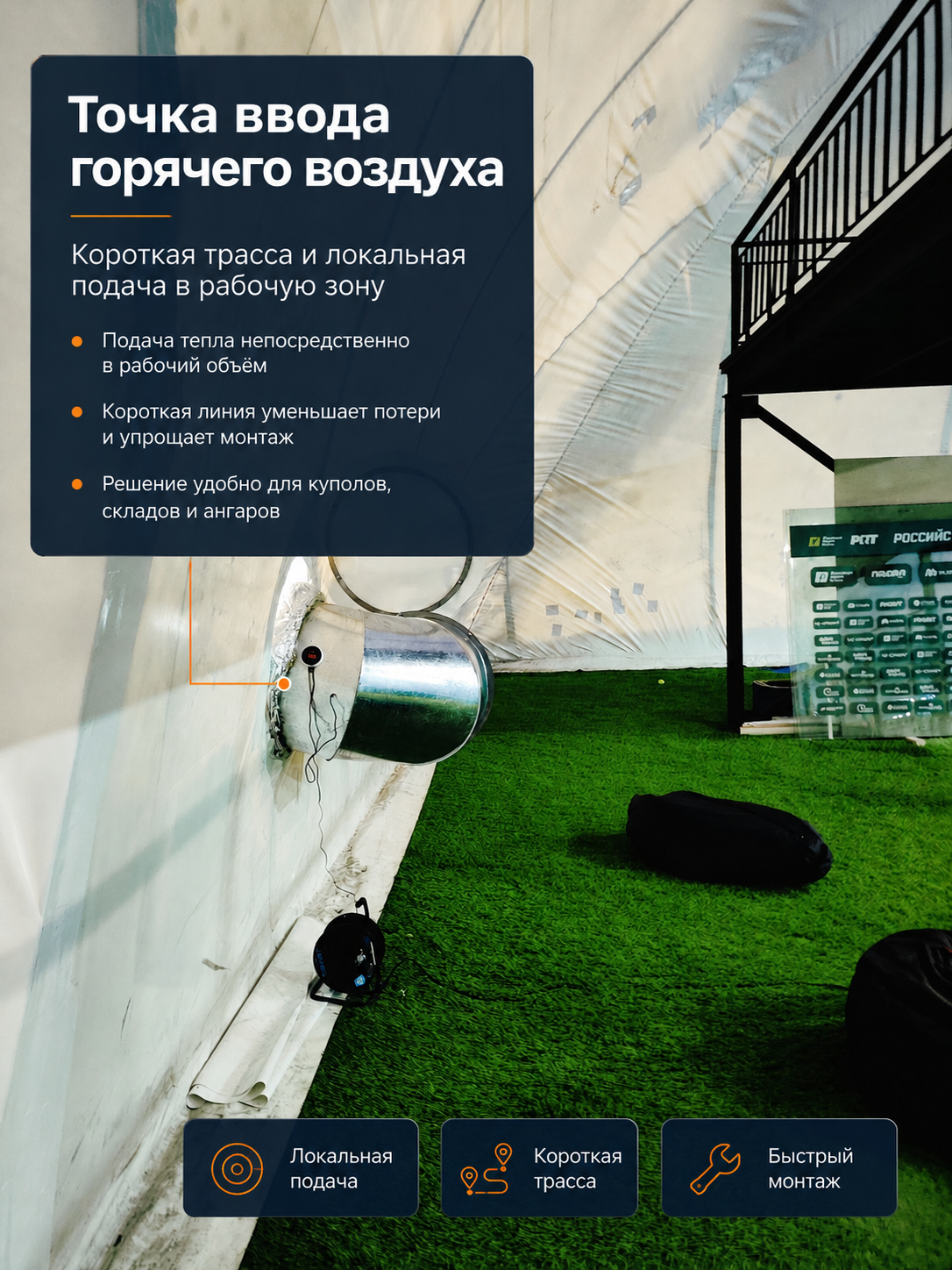

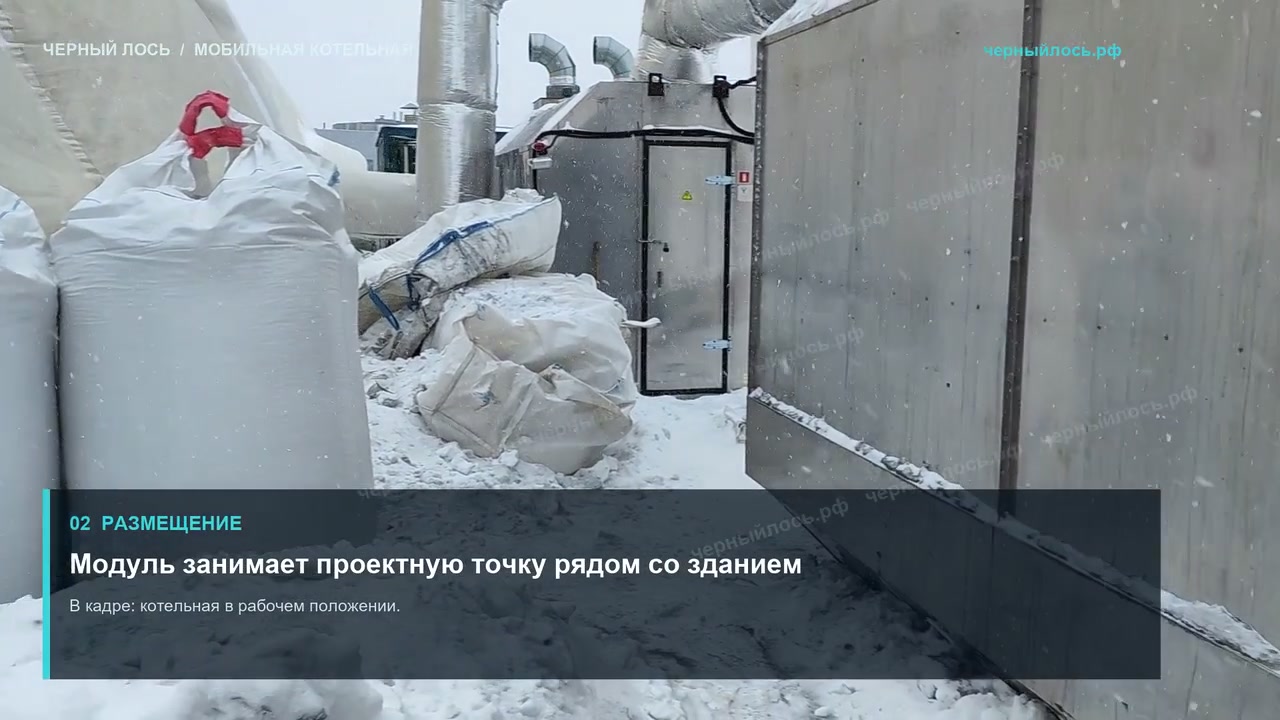

Реальный объект · мобильная котельнаячерныйлось.рф

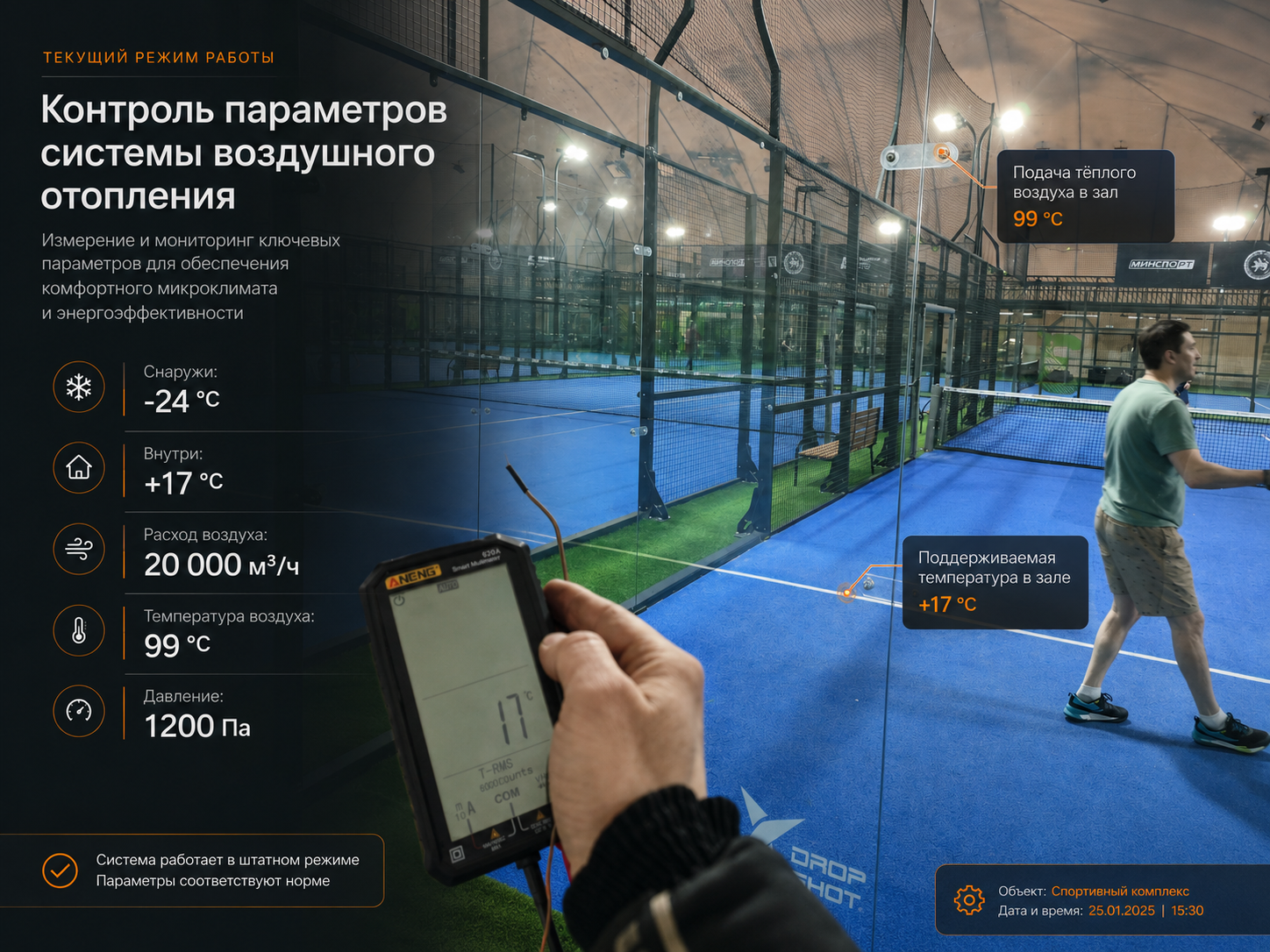

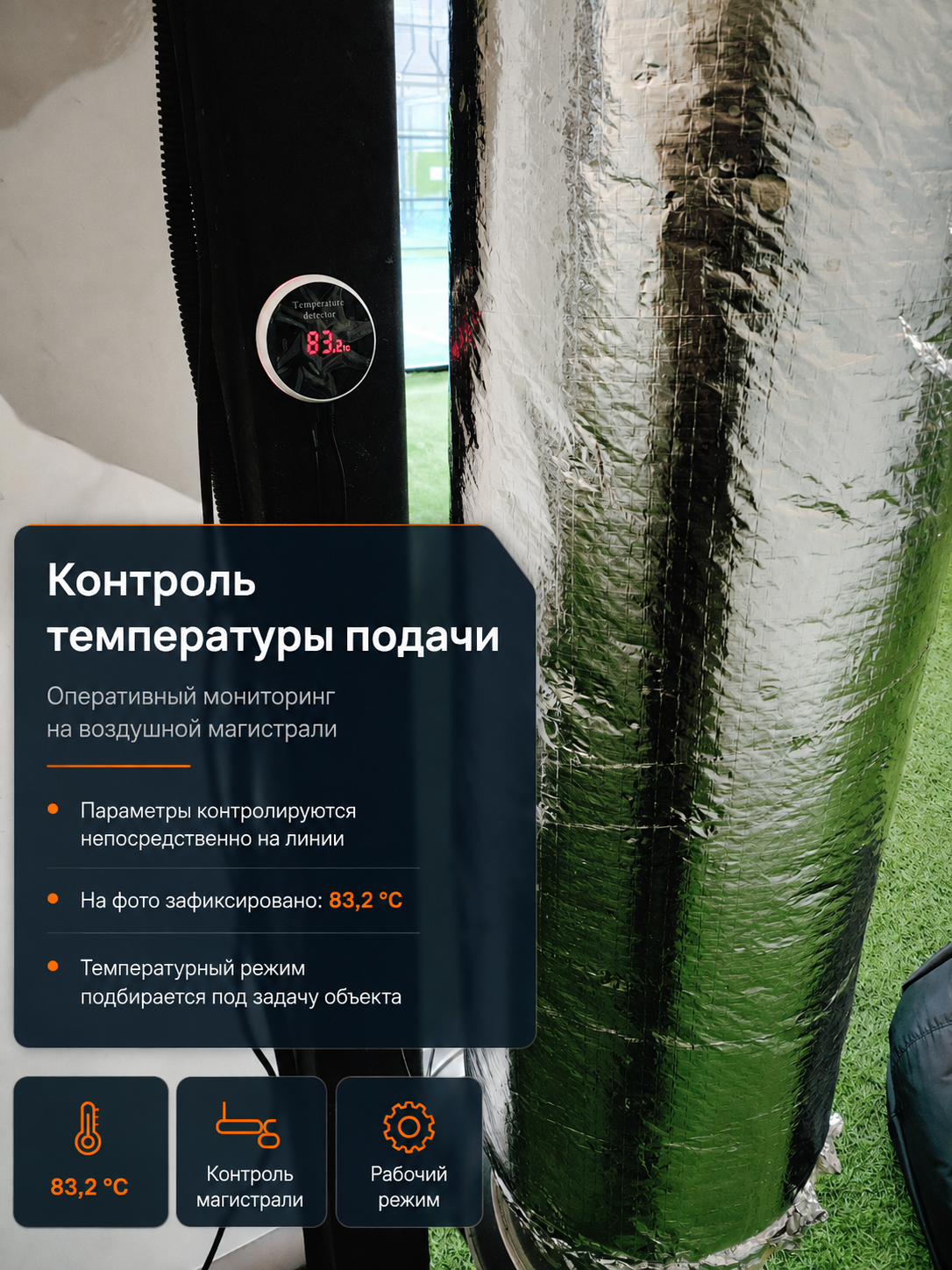

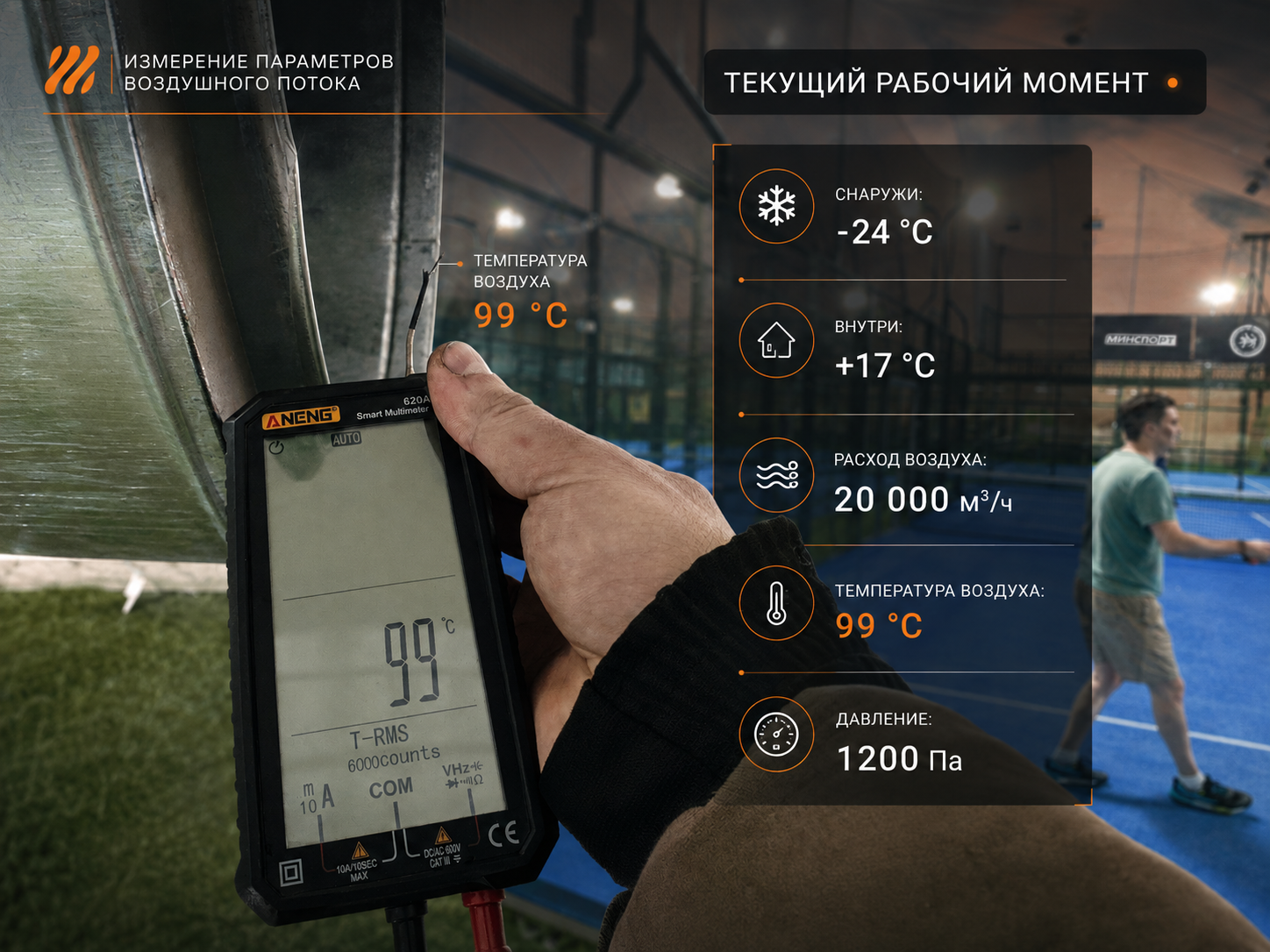

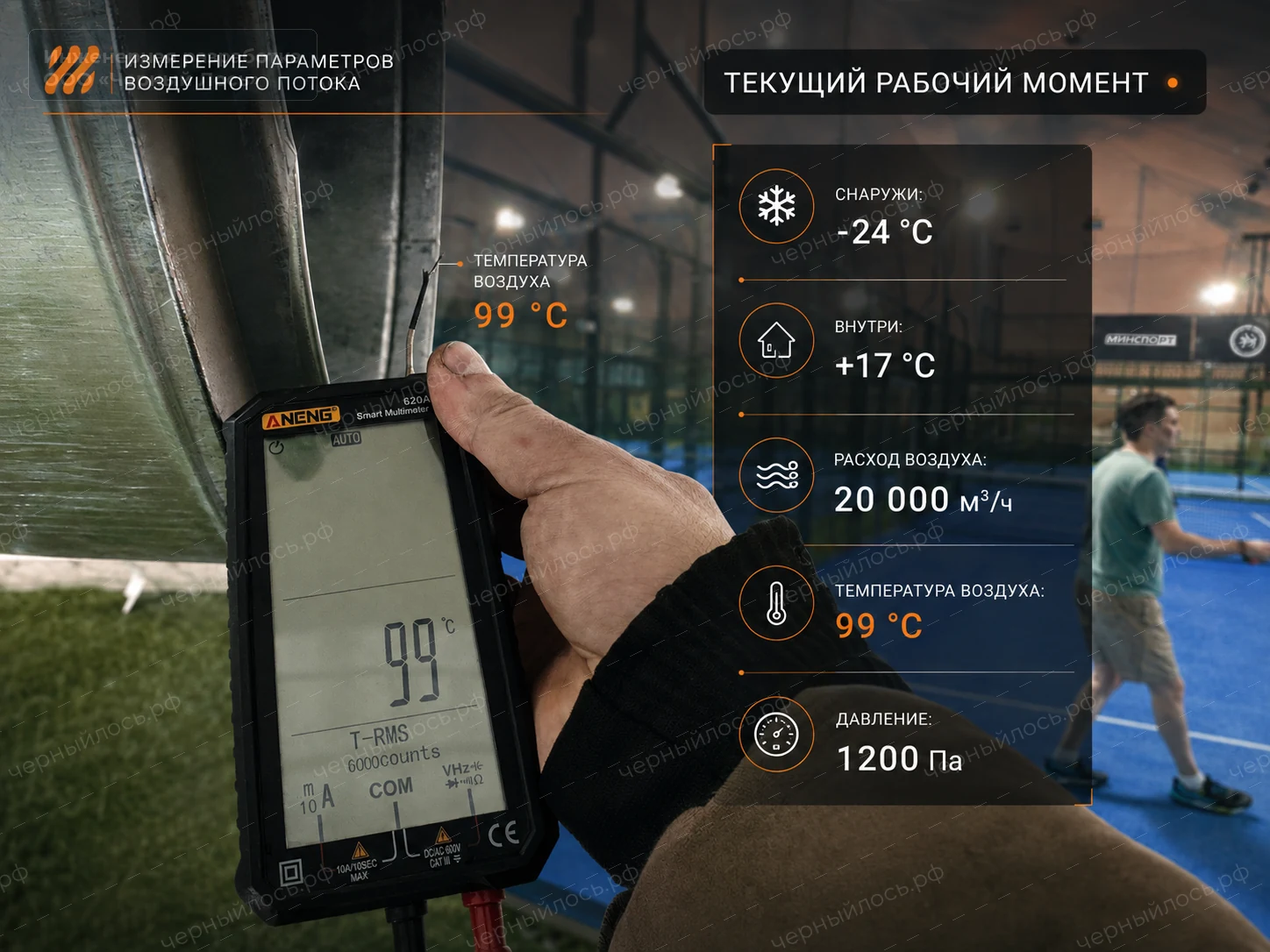

Параметры воздуха01 / 21
05 · Технологические карты
Три ступени развития тепловоздушной системы
Откройте каждую карту в полный экран: мобильная котельная, тепловоздушный Energy Center и отраслевое решение. Это примеры уровней архитектуры, а не автоматическое назначение оборудования.
02Тепловоздушный энергоцентр
Ступень 02: AIR CONTROL регулирует температуру, давление, долю наружного и возвратного воздуха, рециркуляцию и согласует штатную вытяжку. При необходимости добавляются вытяжной вентилятор и магистраль. PROCESS CONTROL ещё не активирован.
Подробнее03Отраслевое решение
Ступень 03: актуальная карта ОКРАСКИ. PAINT CONTROL и PAINT CLIMATE управляют режимом камеры, а её загрязнённый воздух уходит отдельной вытяжкой без возврата в рециркуляцию.
ПодробнееСловарь платформыНаведите или откройте карту — линии покажут движение тепла и воздуха

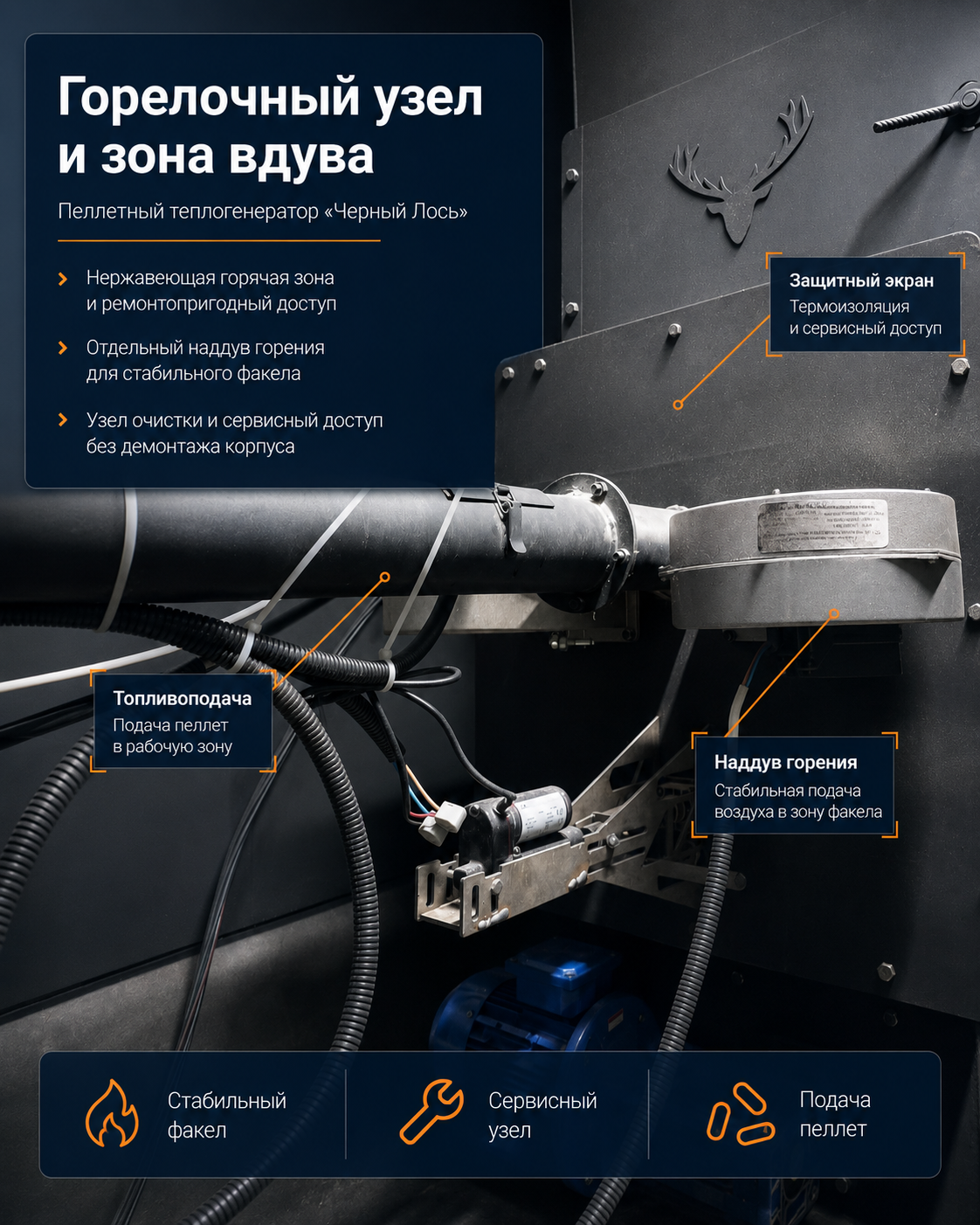

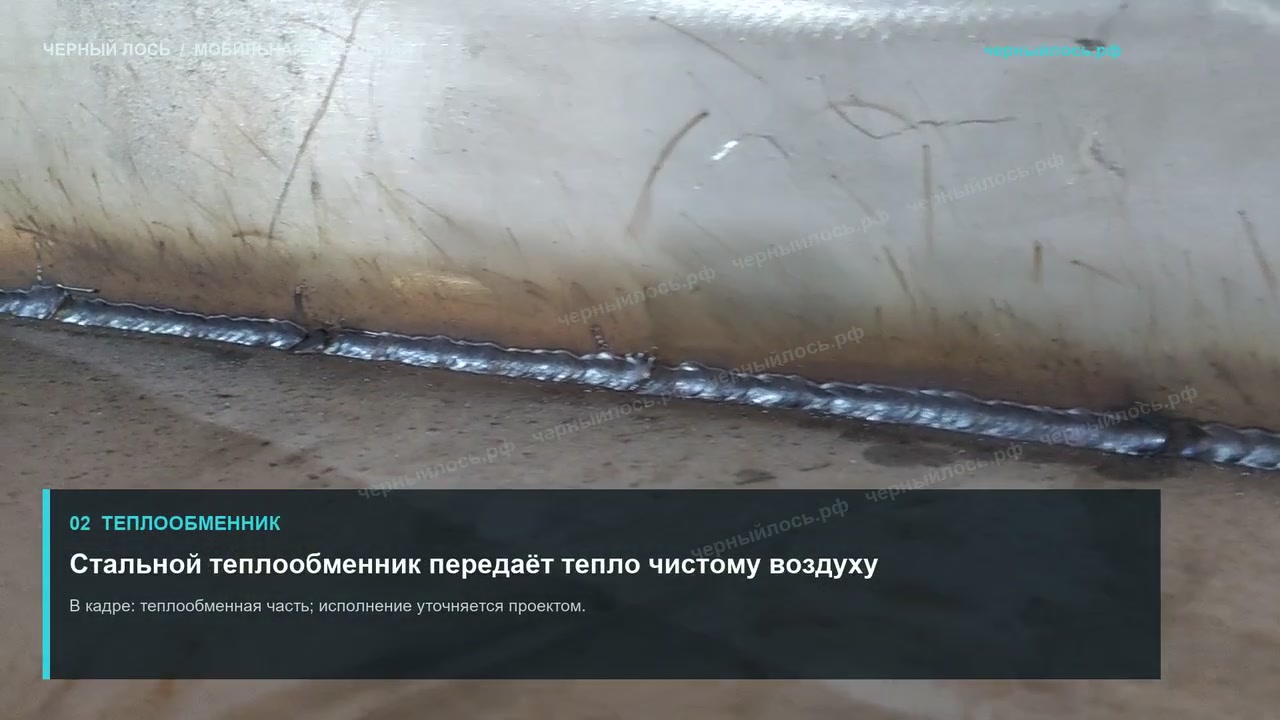

TG
Воздушный теплогенератор: создаёт чистый горячий воздух через теплообменник.

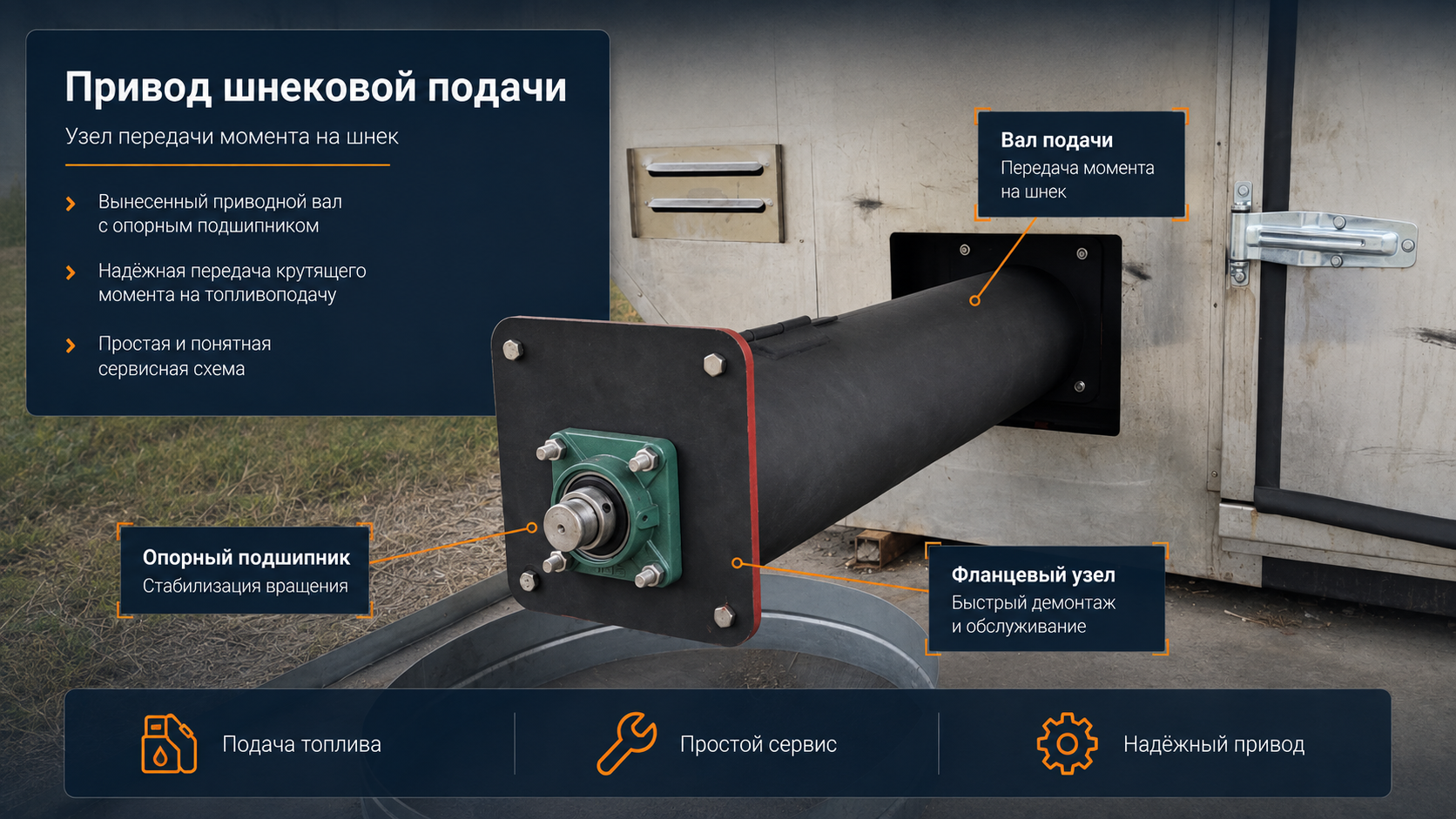

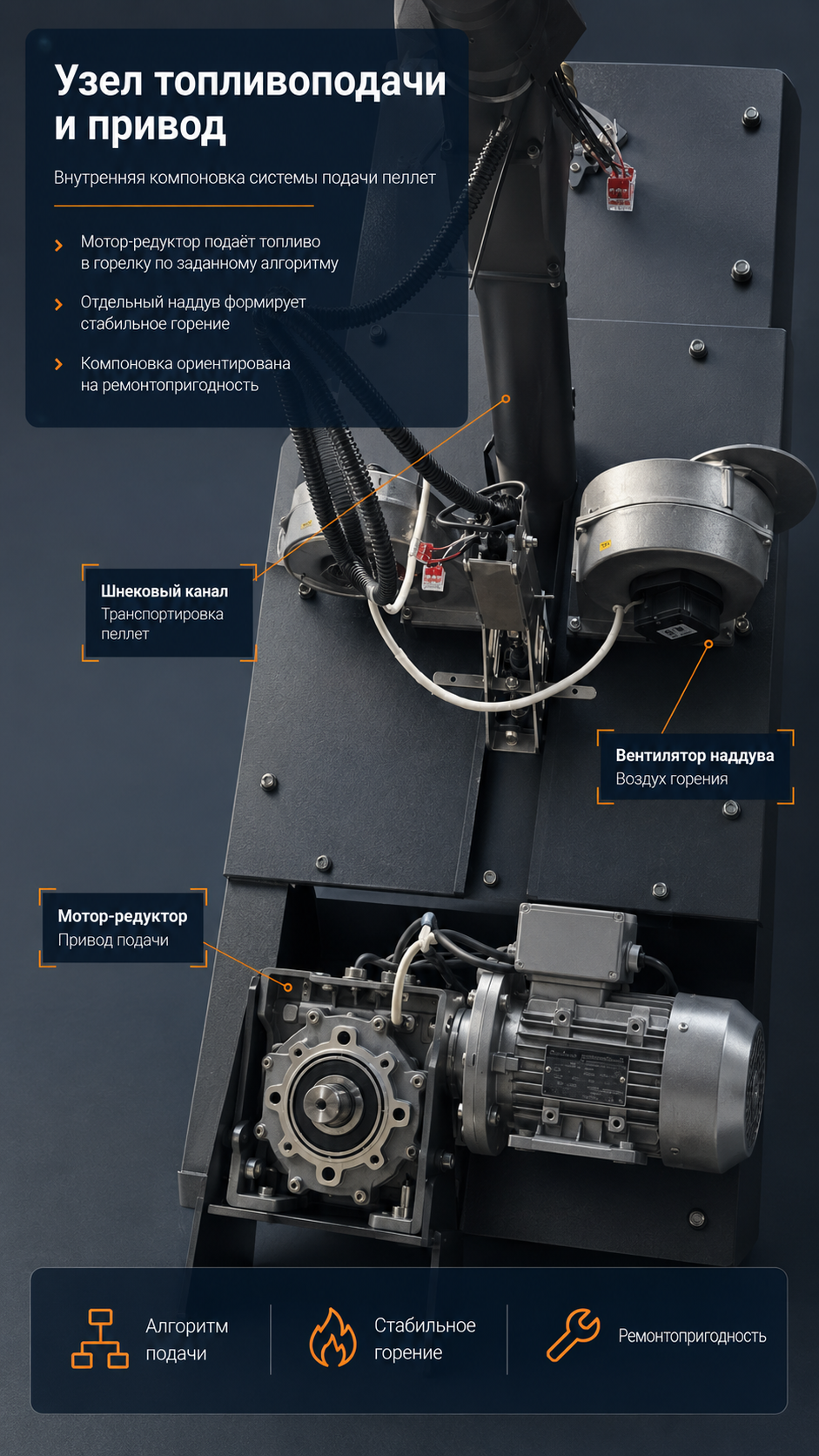

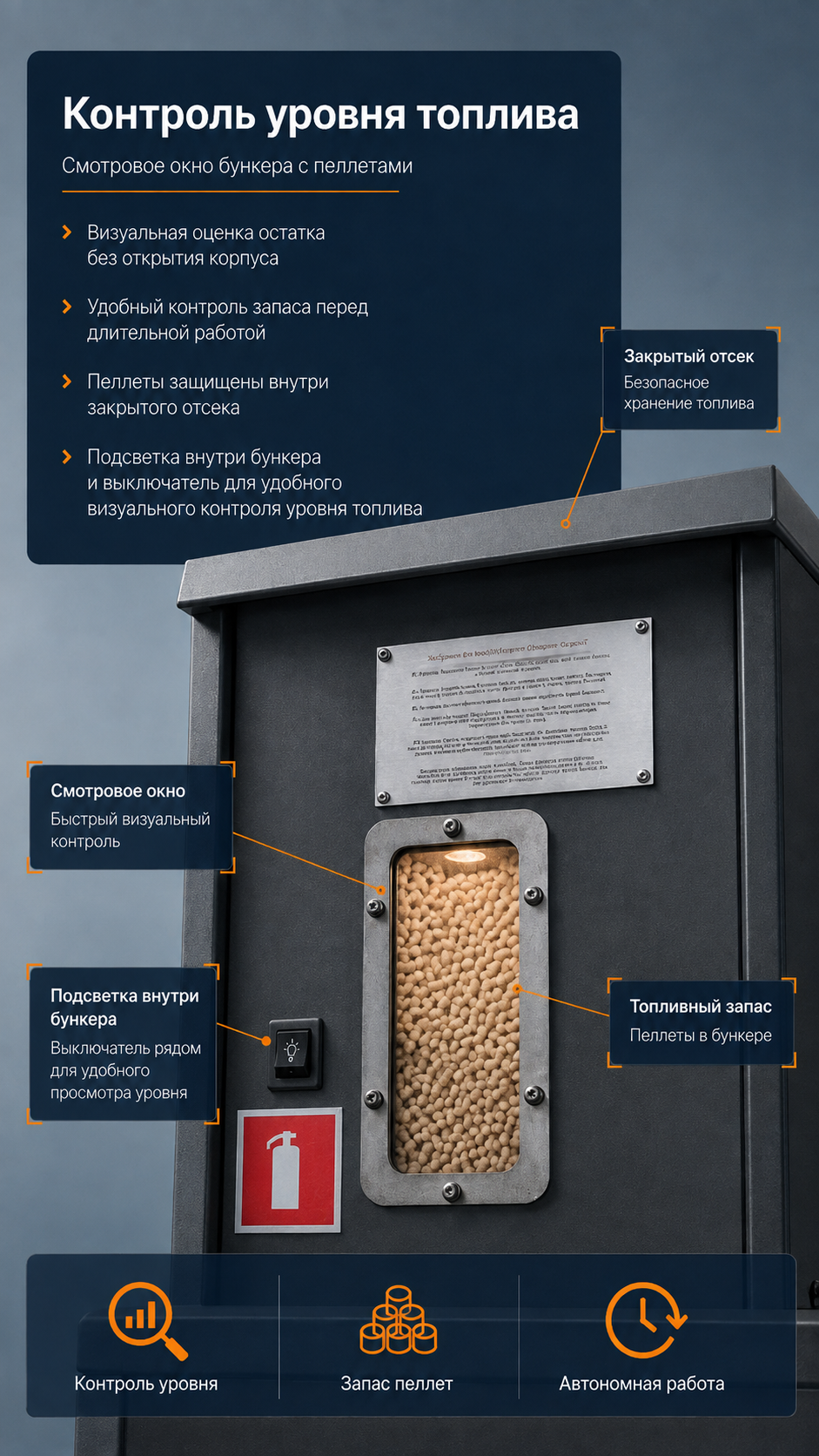

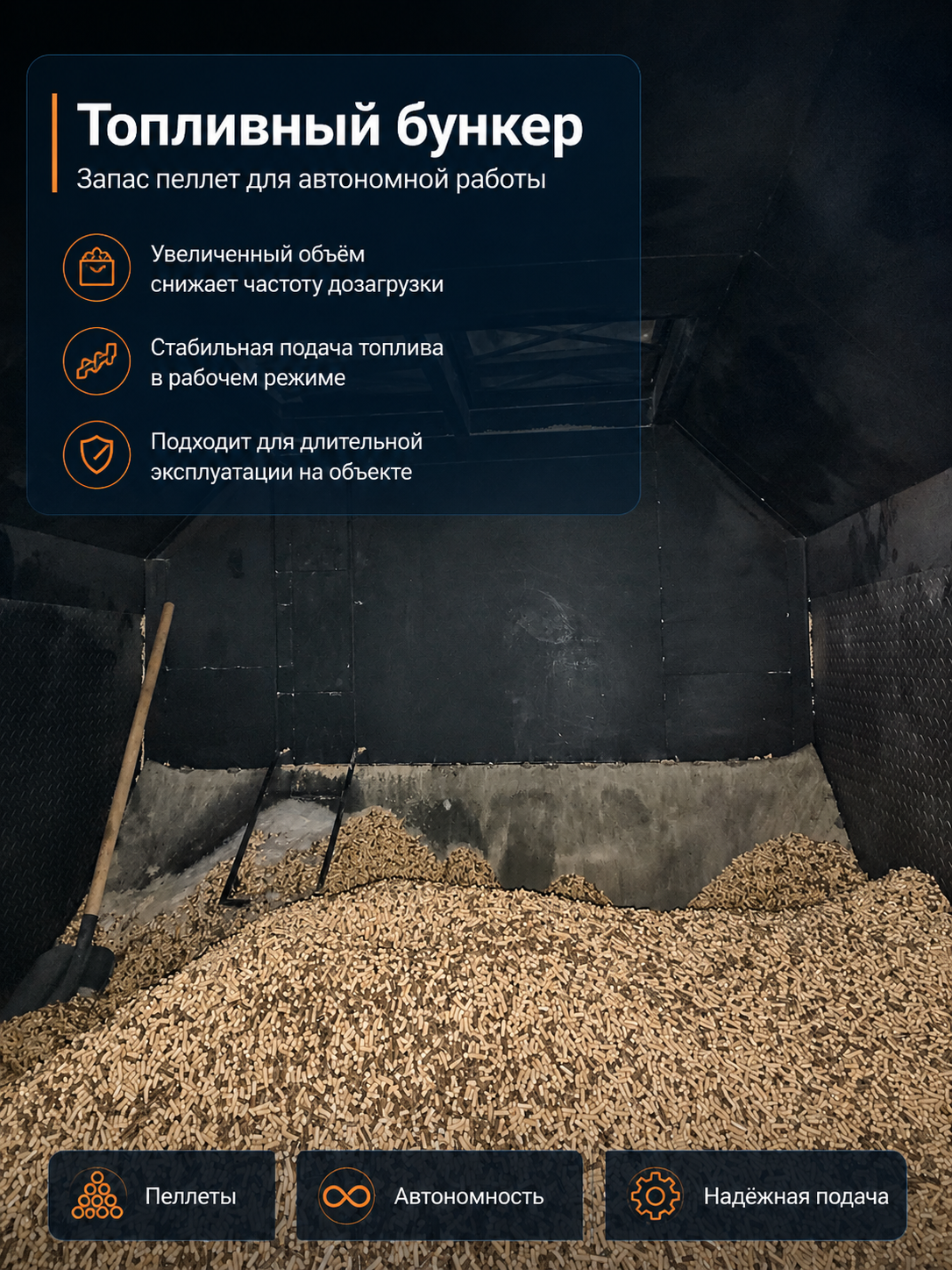

LONG
Топливный модуль: запас и автоматическая подача топлива под требуемую автономность.
TG CONTROL
Управляет горением, топливоподачей, защитами и доступной тепловой мощностью.
AIR
Воздушный модуль: наружный и возвратный воздух, заслонки и основной вентилятор с ПЧ.
AIR CONTROL
Согласует OA/REC, расход, давление и передаёт TG CONTROL запрос тепловой мощности.

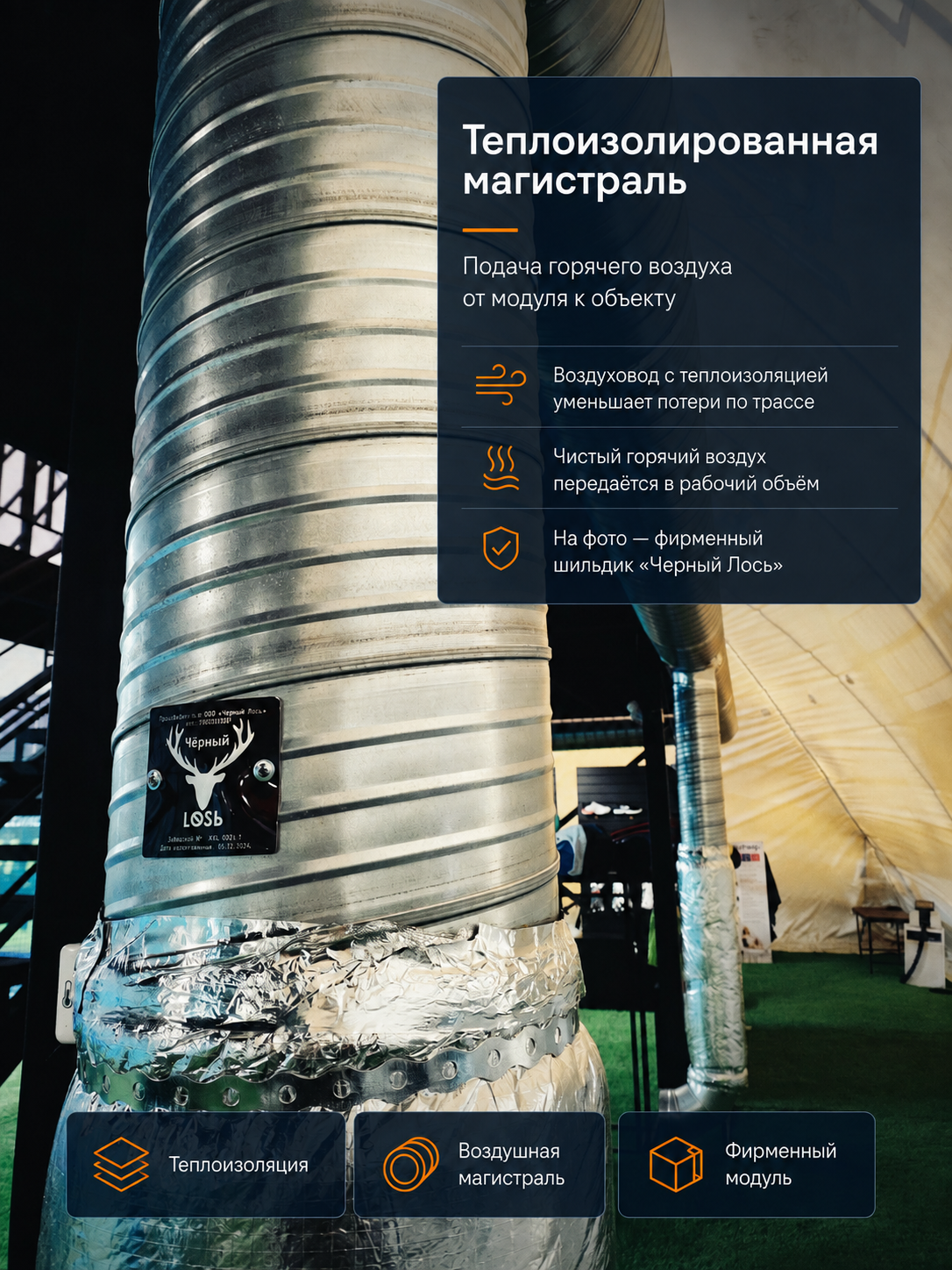

HOT BUS
Общий напорный коллектор горячего воздуха для независимых зон и потребителей.
PROCESS CONTROL
Отраслевой алгоритм, который переводит тепло и воздух в режим конкретного процесса.
Конечный модуль
Оборудование процесса: например PAINT CLIMATE, сушилка или климатическая ветвь теплицы.
Производственный график
Поставка к нужной дате начинается с проверки окна производства
Срок изготовления зависит от мощности и комплектации. Для поставки к отопительному сезону лучше заранее проверить доступное окно производства.
Проверка не является бронью или обещанием срока: мощность и комплектацию сначала подтверждает инженер.TG CONTROL · возможное исполнение

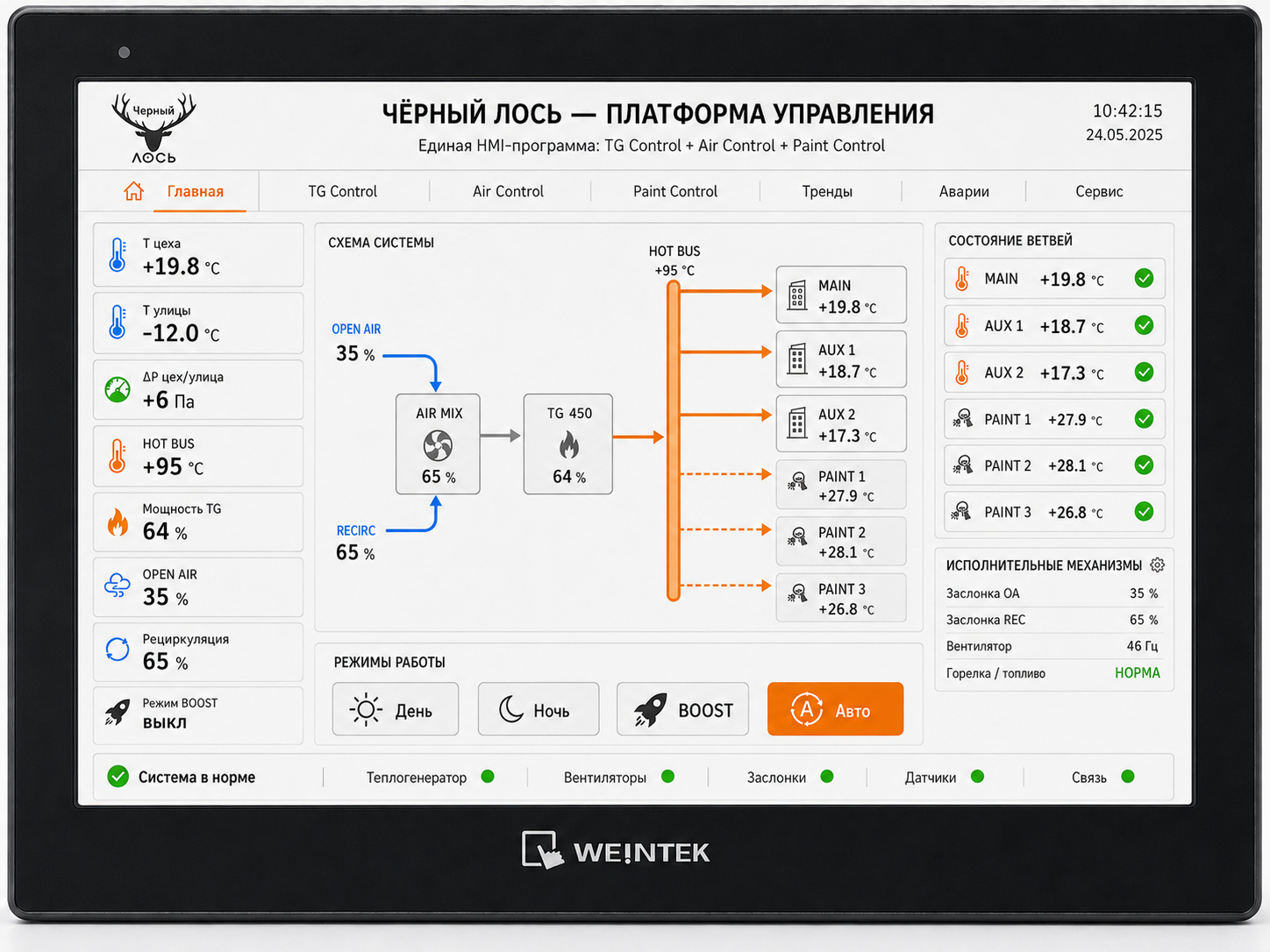

Промышленное управление мобильной котельной
Ступень 01 управляет источником тепла. Справа показана ступень 02 — вариант развития до единой платформы управления теплом, воздухом здания и отраслевыми процессами.

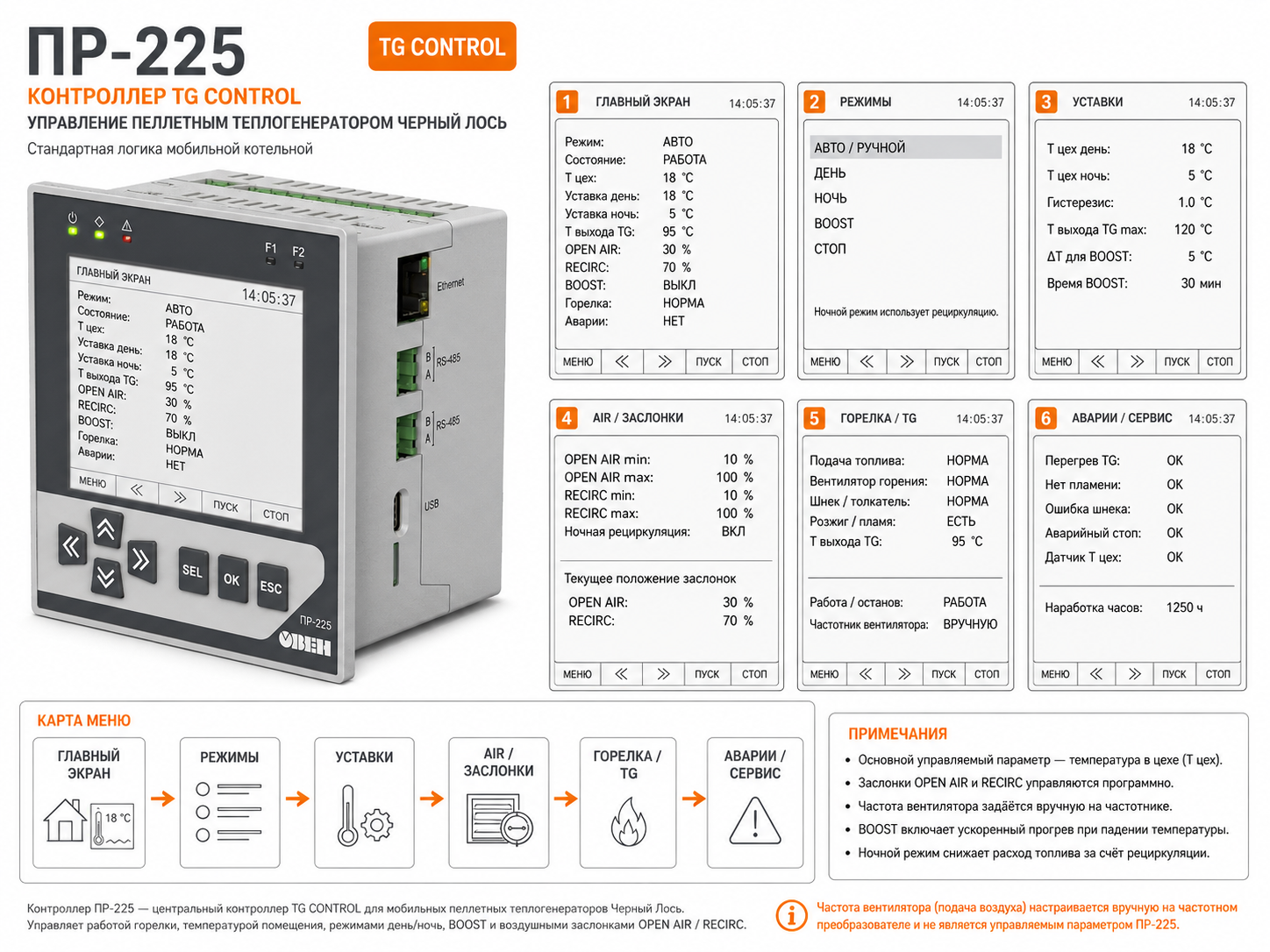

Показаны концептуальные рендеры возможных исполнений ступеней 01 и 02. Конкретная HMI-панель, модель контроллера, состав меню, датчиков, выходов, связи и функций автоматики определяются комплектацией и проектом объекта.
Инженерная модель отопления и автономности
Рассчитывает теплопотери, рабочие режимы, мощность, сезонное топливо и необходимый запас автономности. Это уровень для задачи «нужно тепло в готовом мобильном модуле».
100% RECOPEN AIR = 0без заслонок OA/RECбез ΔP и AIR CONTROL
1. Здание и холодная точка
единая модель теплопотерь сайта2. Режим работы и комплектация
TG + LONG + базовый TG CONTROL3. Отопительный период
Октябрь → Апрель| Месяц | Средняя T, °C | Средняя расчётная мощность в рабочие часы | Пеллеты | Стоимость |
|---|---|---|---|---|
| Октябрь | ≈ 105 кВт | 4,84 т | 48 438 ₽ | |
| Ноябрь | ≈ 166 кВт | 14,92 т | 149 219 ₽ | |
| Декабрь | ≈ 219 кВт | 25,59 т | 255 911 ₽ | |
| Январь | ≈ 245 кВт | 30,68 т | 306 771 ₽ | |
| Февраль | ≈ 236 кВт | 26,18 т | 261 771 ₽ | |
| Март | ≈ 184 кВт | 18,81 т | 188 099 ₽ | |
| Апрель | ≈ 105 кВт | 4,69 т | 46 875 ₽ |
Среднемесячные температуры нужны для сезона и длительной загрузки. Холодная расчётная температура задаётся отдельно выше.
Граница продукта. Здесь нет наружного воздуха, заслонок OA/REC, компенсации вытяжки, регулирования давления и AIR CONTROL. Если эти функции нужны, объект относится к уровню тепловоздушного энергоцентра.

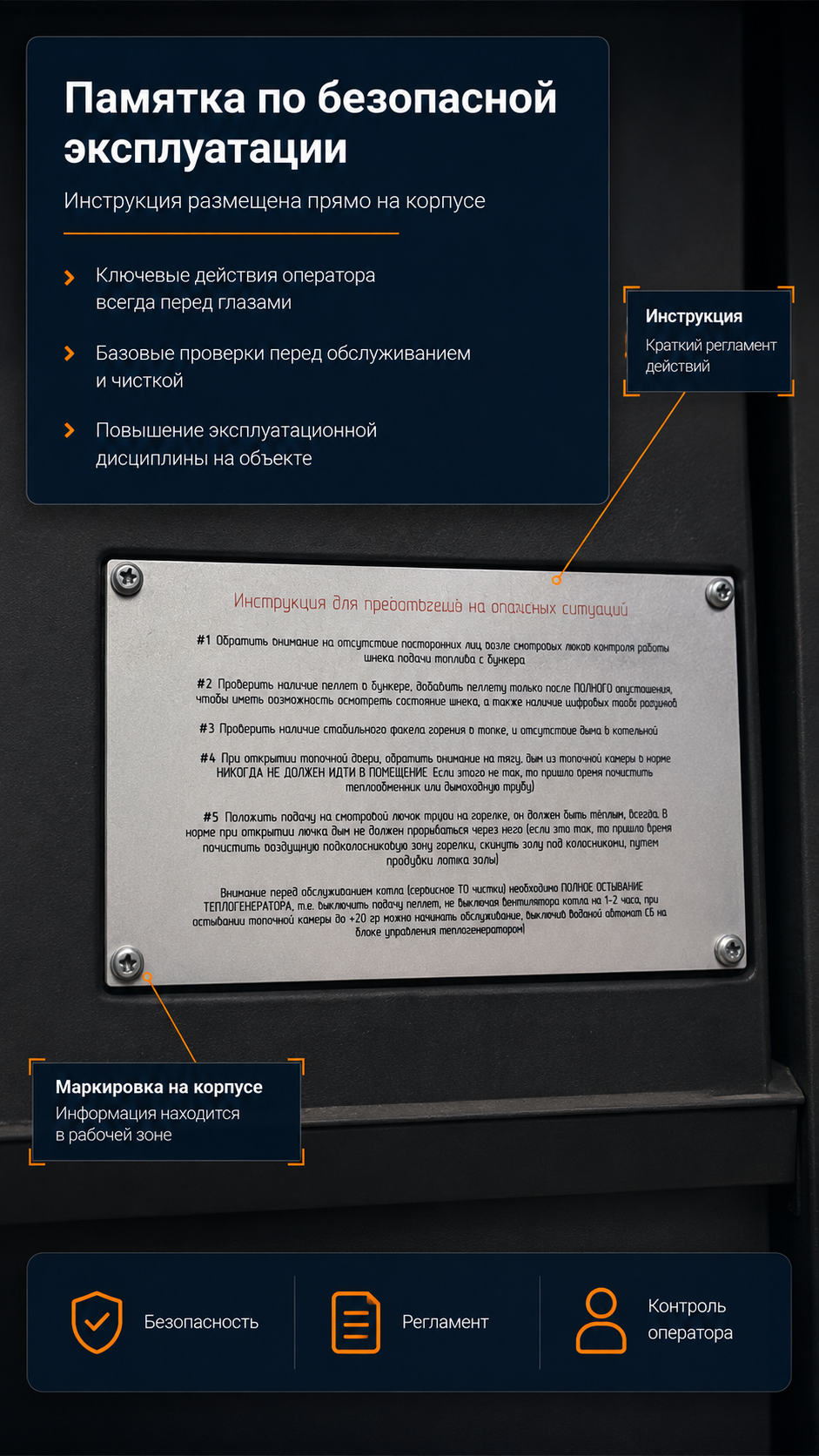

Что проверить проектом. Ограждения, ворота и инфильтрацию, фактический КПД TG, аэродинамику вентилятора и воздуховодов, дымоход, характеристики топлива, полезный объём LONG и режимы пожарной безопасности.
Оборудование на вырост
Нужно управлять не только теплом, но и воздухом здания?
Добавляются AIR, AIR CONTROL и HOT BUS. Котельная становится тепловоздушным энергоцентром: согласует наружный и возвратный воздух, давление, вентилятор и доступную тепловую мощность.
Перейти к энергоцентруСейчасTG + LONG + TG CONTROLтепло
Следующий уровень+ AIR + AIR CONTROL + HOT BUSтепло + воздух здания
