5 ярусов · 200 000 ккал/ч
Штатный нагрев ≈232,6 кВт. Установленная электромощность — около 4,5 кВт в документе и 4,7 кВт в контексте семейства.
Ромашка · мята · лекарственное фитосырьё
Проектируем не просто корпус, а управляемую связку четырёхъярусной сушилки, косвенного нагрева, воздуха, рециркуляции и DRY CONTROL — с отдельным режимом качества для ромашки и мяты.
пусковое окно 40–50 °Cчистый воздух без дымовых газоввсе кг/ч предварительные
Задача и исходные данные
Купленная машина — отправная точка, а не готовый проект
Клиент сообщил 8 сентября 2026 года, что уже приобрёл бывшую в употреблении китайскую пятиъярусную сушилку. Задача — заменить дизельный нагрев на управляемый пеллетный воздушный узел и не потерять качество трав.
Около 5 × 1 м
Приблизительное рабочее поле ленты на одном ярусе. Это не наружный габарит корпуса.
≈25 м² лент
Только если все пять ярусов имеют одинаковое подтверждённое рабочее поле.
Корпус и аэродинамика
Габарит, фланцы, активная площадь, слой, скорость лент, REC/EXH и рабочая точка вентилятора.
Рабочая продуктовая гипотеза

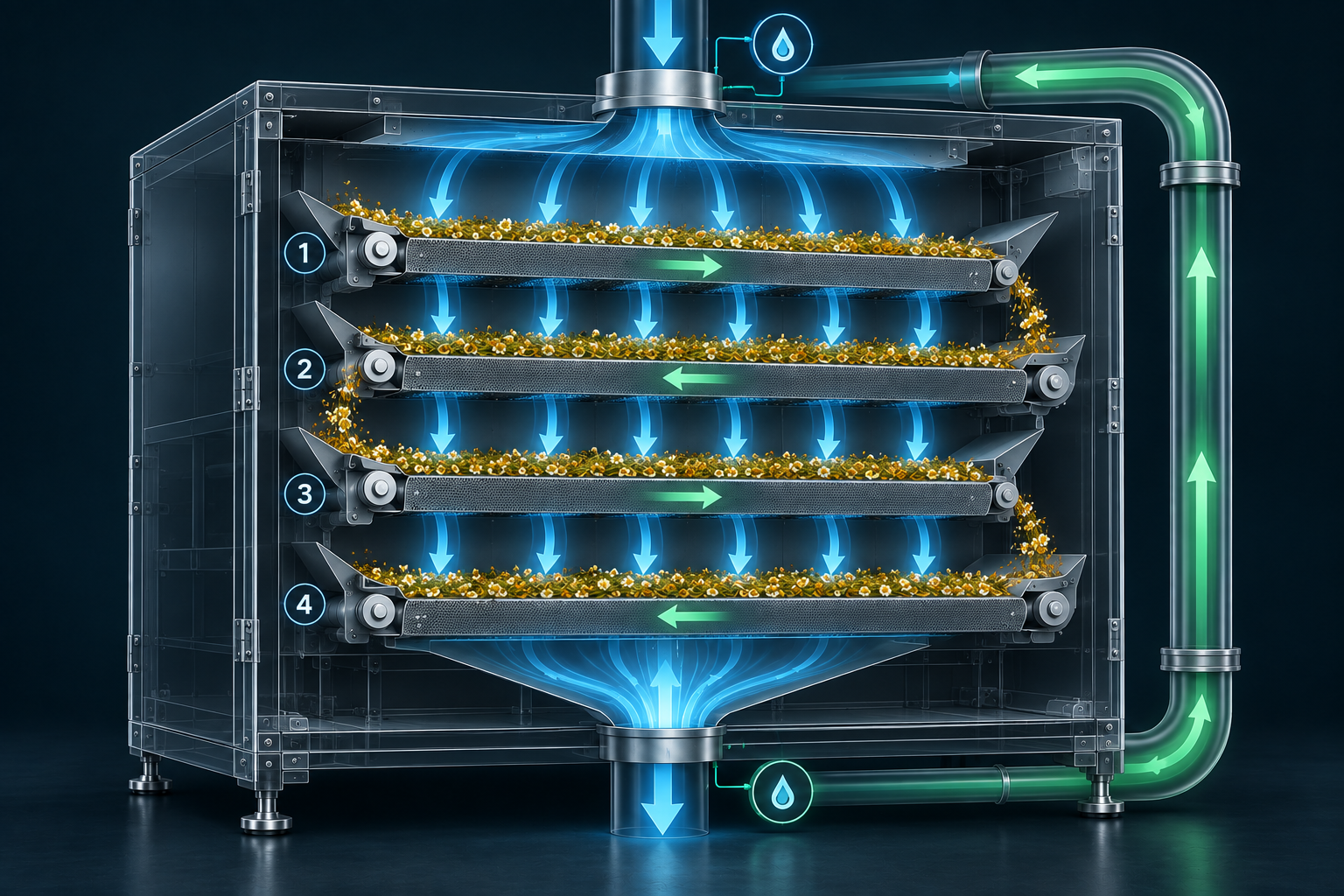

МЛС-2: компактная четырёхъярусная модификация
Инженерная школа компоновки, тепла, воздуха и автоматики уже пройдена нами на производстве в более крупной МЛС-8. МЛС-2 переносит эту логику в компактный четырёхъярусный масштаб. Статус PRODUCT_HYPOTHESIS означает, что точный состав фиксируется под проект после проверки сырья и аэродинамики.
PRODUCT_HYPOTHESISМЛС-2 · компактная концепциячетыре яруса · проектная конфигурация
01
ЗагрузкаРаспределение и контроль толщины слоя
02
4 ярусаРегулируемое время пребывания
03
Чистый горячий воздухЗональная подача без дымовых газов
04
РециркуляцияПо температуре и влагосодержанию
05
Влажный выбросУправляемый отвод насыщенного воздуха
06
Охлаждение и выгрузкаСтабилизация перед упаковкой
07
DRY CONTROLРецепт, тренды, защиты и ЧРП
Дымовой контурПеллетная горелка → топка → теплообменник → дымоход
Чистый технологический воздухВозврат / свежий воздух → теплообменник → зоны сушилки → REC / EXH
Среды разделены теплообменником: продукты сгорания не контактируют с ромашкой, мятой и другим лекарственным сырьём.
Потенциальный оборот
Сколько готового продукта могут дать М150 и МЛ350
Введите свою цену сбыта: калькулятор одновременно покажет выпуск и потенциальный оборот М150 и МЛ350 при одинаковом сырье.
Цена вашего сбыта
Сырьё
Рабочая смена
Смен в месяц
Что меняет подвяливание на поле
Ромашка свежая · 80→12%
На одинаковые 100 кг сырья: меньше входной влаги — меньше воды, тепла и топлива; лента освобождается быстрее, доля готового продукта выше.
- Удалить воды
- 77,3 кг
- Ввод тепла на партию*
- ≈135,2 кВт·ч
- Готового продукта
- ≈22,7 кг
- Тепло и время к 80→12%
- базовый режим
Ориентиры проверены 11.09.2026: АгроРУ · закупка · ОптЛист · 745 ₽/кг · JFK · 1 010 ₽/кг. Это разные классы сырья; замените ориентир своим договором.
TG M150
150 кВт- Готовый продукт, расчётно
- ≈21,1 кг/ч
- За смену 10 ч
- ≈211 кг
- Оборот за смену
- ≈157 514 ₽
- Потенциальный оборот в месяц
- ≈3 465 314 ₽
TG ML350
350 кВт- Готовый продукт, расчётно
- ≈34,8 кг/ч
- За смену 10 ч
- ≈348 кг
- Оборот за смену
- ≈259 435 ₽
- Потенциальный оборот в месяц
- ≈5 707 576 ₽
Это оборот, не прибыль и не гарантия выработки. Не учтены сырьё, энергия, персонал, упаковка, простои, налоги, брак и фактический сбыт. Выработка и смена 9–10 часов подтверждаются BOM и испытанием.
Интерактивный предварительный расчёт
Меняйте влажность, температуру, воздух и SEC
Модель показывает доступное тепло и перенос его воздухом при заданном ΔT; в расчёт входит меньшее значение.
Редактируемые вводные
Тепло × воздух × материальный баланс
КПД теплогенератора — до 92%. SEC и температура возврата остаются редактируемыми допущениями и не являются паспортом китайской машины или МЛС-2.
M150 · Ромашка свежая21,1 кг/чрасчётный выход готового продукта при выбранной температуре
Сейчас ограничиваетвоздушный перенос теплаПри 100% доступного тепла воздух нагрелся бы примерно до 53,8 °C.
Отдельный тепловой предел модели≈25,2 кг/ч готового продуктаНе паспорт: механику могут ограничить слой, время, рабочее поле, аэродинамика и качество продукта.
Качество лекарственного сырья
Ромашка и мята требуют разных рецептов, а не одной высокой температуры
Пусковое окно 40–50 °C. Диапазон 55–65 °C — только исследуемый интенсивный режим после проверки конкретной партии.
Цвет, корзинки и эфирные компоненты
Контролируем температуру продукта, влажность вытяжки, усадку и бережное перемещение между ярусами.
Аромат, лист и пылевынос
Проверяем высоту слоя, скорость воздуха и сохранность листа: избыток напора может уносить лёгкую фракцию.
Начинаем с мягкого режима
Температуру и скорость лент повышаем только по данным влажности, качества и стабильности воздушного поля.
Границы предварительного решения
Что нужно измерить до рабочего проекта
Габаритный чертёж корпуса и реальная активная длина лент
Шильдики горелки, приводов и штатных вентиляторов
Форма и размеры воздушных присоединений
Рабочая точка Q–ΔP и фактический расход воздуха
Толщина, плотность и воздухопроницаемость слоя
Скорость лент и требуемое время пребывания
Схема регулируемой рециркуляции и влажного выброса
Критерии цвета, аромата, действующих веществ и конечной влажности
Финальный вентилятор не выбран. Значения 17 000 / 28 000 м³/ч и 800–1400 Па — предварительные. Подбор возможен только после Q–ΔP, геометрии каналов, сопротивления слоя, REC/EXH и замеров.
FAQ
Короткие инженерные ответы о сушке ромашки и мяты
Есть ли компактная МЛС-2?
Да, есть такая рабочая четырёхъярусная концепция. Инженерная школа компоновки, тепла, воздуха и автоматики уже пройдена нами на производстве в более крупной МЛС-8; МЛС-2 переносит эту логику в компактный масштаб. Статус PRODUCT_HYPOTHESIS означает, что состав и характеристики фиксируются под проект после проверки механики, аэродинамики и сырья.
5 × 1 м — это полный габарит сушилки?
Нет. Это приблизительное рабочее поле ленты на одном ярусе. Для корпуса, загрузки, выгрузки и воздушных присоединений нужен габаритный чертёж.
Можно гарантировать 93 или 153 кг/ч сырья?
Нет. Это расчётные значения для заданной влажности, SEC, температур и воздуха. Гарантия возможна после пробы продукта, подтверждения времени пребывания и аэродинамики.
Почему ML350 не должен перегреть ромашку?
350 кВт — доступный ресурс горелки, а не постоянная подача в продукт. Температуру ограничивает автоматика, расход — ЧРП. Режим всё равно подтверждается на сырье.
Можно выбрать вентилятор по 17 000 или 28 000 м³/ч?
Нет. Финальный вентилятор выбирают по рабочей точке Q–ΔP после расчёта слоя, каналов, заслонок, REC/EXH и замеров.
Можно сушить ромашку или мяту при 65 °C?
55–65 °C рассматривается только как исследуемый интенсивный режим. Пусковое окно — 40–50 °C с контролем цвета, аромата, влажности продукта и вытяжного воздуха.
Дымовые газы контактируют с травой?
Нет. Для лекарственного фитосырья предусмотрен косвенный нагрев: дымовой контур и чистый технологический воздух разделены теплообменником.
Предварительный инженерный расчёт
Перейти в калькулятор Dry Собрать режим МЛС-2 под вашу ромашку или мяту
Задайте влажность до/после, производительность и режим в калькуляторе Dry. После расчёта сохраните инженерную модель в PDF и отправьте её вместе с исходными материалами.
