Технологический воздух для покрасочных производств

Черный Лось ОКРАСКА

Отопление становится частью технологического процесса. PAINT CONTROL получает от энергоцентра тепло и воздух, а PAINT CLIMATE 10 создаёт для каждой камеры заданную температуру, влажность и управляемый режим.

10 000 м³/чкласс Paint Climate 10
+28…30 °Cрежим камеры
PAD 0/50/100влажность и предочистка
1…N камермодульное расширение
Режимы, допустимость рециркуляции, влажность и температура зависят от камеры, ЛКМ и требований безопасности. PAD-увлажнение применяется только как расчётная опция.
Тепловоздушный энергоцентр Черный Лось для покрасочного производства
Наружный воздухКомпенсация вытяжки
Возврат из чистой зоныДопустимая рециркуляция
Воздушный модуль 30Расход и рабочее давление
TGS50 · M150 · ML350 · L450 · XL600 · XL800
Топливный бункер3 · 6 · 9 т пеллет
Сначала расчёт — потом железоКомпоновка и параметры подтверждаются под объект
Сначала задача — потом цена

Теплоцентр: тепло + воздушная инженерия

Теплоцентр — отдельный системный продукт с воздушной частью, общей инженерией, автоматикой, коммутацией и границей ответственности. Это не сокращённое название теплогенератора с бункером.

Перед матрицей цен

Определите границу ответственности системы

Теплоцентр управляет воздухом здания. PROCESS нужен только тогда, когда этот воздух становится частью качества продукта или технологического режима.

Ориентир бюджета, не публичная оферта. Все значения в матрице указаны с НДС. Цена и граница поставки подтверждаются после инженерного расчёта и спецификации. * Проектный диапазон зависит от состава системного продукта.

Ориентировочная стоимость оборудования по модели и уровню интеграции
Платформа0101 · ТЕПЛОБазовый ТГ0202 · ВОЗДУХПромышленный ТГ0303 · ПРОЦЕССПроцесс-модуль без мобильной оболочки0101 · ТЕПЛОМобильная котельная0202 · ВОЗДУХТеплоцентр0303 · ПРОЦЕССТеплоцентр Процесс
S50463,6 тыс. ₽≈680 тыс. ₽≈1,8 млн ₽2,8–3,2 млн ₽≈4,0 млн ₽≈5,5 млн ₽
M1501,49 млн ₽2,40 млн ₽4,10 млн ₽4,5–5,2 млн ₽≈6,2 млн ₽8,0–8,5 млн ₽
ML3502,49 млн ₽3,80 млн ₽5,80 млн ₽5,8–6,8 млн ₽8,2–8,8 млн ₽10,5–11,5 млн ₽
L4502,99 млн ₽4,60 млн ₽7,0 млн ₽6,86–7,5 млн ₽9,5–10,5 млн ₽12,5–14 млн ₽
XL6003,59 млн ₽5,60 млн ₽8,5 млн ₽8,0–9,0 млн ₽11,5–12,5 млн ₽15–17 млн ₽
XL8004,39 млн ₽6,90 млн ₽10,5 млн ₽9,5–11 млн ₽13,5–14,5 млн ₽18–20+ млн ₽
ТГ1000 DUO—9,5 млн ₽14,5 млн ₽13,5–15 млн ₽*19–21 млн ₽*26–29 млн ₽*
Что входит в инженерную часть и почему итог уточняется проектом

Цена относится к указанной границе поставки. Бункер, автоматика, вентилятор, воздушная сеть, монтаж, ПНР и интерфейсы с оборудованием заказчика входят только после подтверждения состава.

  • Вентилятор и воздушная сеть подбираются по расчётной рабочей точке.
  • Материалы, корпус и топливная комплектация зависят от режима и объекта.
  • Для процессной версии отдельно фиксируются логика управления и состав инженерного пакета.
Сноска: обозначения инженерной документации

В карточках используются русские названия. Коды ниже сохранены только для сопоставления с расчётом, схемой и спецификацией.

Рабочая точка вентилятораQ–ΔPрасход воздуха и доступное давление
Процессная интеграцияPROCESSуровень инженерной интеграции технологического процесса
После выбора комплектации — Перейти к инженерному расчёту
Почему покраска сложнее отопления

Камера за минуты меняет тепловой и воздушный баланс цеха

Система должна одновременно компенсировать вытяжку, удерживать процесс и не лишать основной цех всего доступного тепла.

01

Вытяжка меняет баланс

Камера быстро удаляет тысячи кубометров уже нагретого воздуха и создаёт неуправляемый подсос.

02

Температура — часть качества

Режим нанесения, выдержки и сушки требует повторяемой температуры, а не просто тёплого цеха.

03

Влажность меняется при нагреве

Относительная влажность падает с ростом температуры, поэтому испарительные панели управляются по датчику в камере.

04

Режимы конкурируют

Основной цех, прогрев, окраска и сушка используют один тепловой бюджет и нуждаются в приоритетах.

05

Камеры работают не одинаково

Каждая камера получает собственный Paint Climate и собственную ветку управления.

06

Производство растёт

Новая камера добавляется модулем, если резерв TG и AIR подтверждён расчётом.

От источника к технологии

Три уровня инженерной интеграции

Теплоцентр Черный Лось — промышленная приточно-вытяжная климатическая установка с пеллетным источником тепла. При глубокой интеграции решение ОКРАСКА получает отдельное процессное тепловое ядро со своим составом и технологической логикой каждой камеры. Это не обычный теплогенератор с несколькими датчиками: конструкция, рабочая точка, автоматика и защиты подтверждаются заново под процесс.

01

Воздушный теплогенератор

Источник горячего воздуха заданной мощности

Базовый класс для понятной задачи. Не обещает промышленную аэродинамику или интеграцию с технологической машиной.

02

Промышленный воздушный теплогенератор

Расход + давление + промышленный вентилятор + частотное регулирование

Промышленная аэродинамика под заданные м³/ч и Па, тяжёлый режим работы и расширенная автоматика.

03

Промышленный тепловоздушный процессный модуль (например: окраска, сушка, вытяжка, рециркуляция и другие технологические процессы)

+ автоматика технологического процесса

«Процессный» — третий уровень глубины интеграции. Это отдельная инженерная версия со своим составом, запасами, автоматикой, алгоритмами, ответственностью и ценой, а не базовый теплогенератор с несколькими добавленными датчиками. Может работать как отдельный модуль для внешней машины или как процессное ядро Теплоцентра.

Сноска: внутренние названия модулей и автоматики

Коды являются частью инженерного языка платформы и одинаково читаются на сайте, схемах и в автоматике. Наведите указатель на код, чтобы увидеть краткое пояснение; полный список собран в библиотеке терминов внизу страницы.

ТеплогенераторTGThermal Generator
Топливный модульLONGFuel storage and feeding module
Автоматика теплогенератораTG CONTROLHeat generator control
Воздушный модульAIRAir module
Автоматика воздухаAIR CONTROLAir control
Горячая воздушная магистральHOT BUSHot air bus
Автоматика процессаPROCESS CONTROLProcess control
Технологическая карта · глубина интеграции 3

Инженерная платформа: от тепла до климатических модулей камер

Промышленный тепловоздушный процессный модуль (например: окраска, сушка, вытяжка, рециркуляция и другие технологические процессы). Источник тепла, управление воздухом и отдельный технологический уровень с рецептом продукта.

Карта целиком
Технологическая карта Черный Лось, глубина интеграции 3Источник тепла, управление воздухом и отдельный технологический уровень с рецептом продукта.черныйлось.рфИнженерная разработка ООО «Черный Лось»ИНЖЕНЕРНАЯ ПЛАТФОРМАТЕПЛОTG + LONGTG CONTROLAIR PLATFORMAIR CONTROLУЛИЦА / ПРИТОКT°ΔPOA / ЗАСЛ.RECMAINЦЕХPROCESS CONTROLPAINTDRYGREENHOUSEPAINT CLIMATE × NРЕЦИРКУЛЯЦИЯВЫТЯЖКАВОЗВРАТ / ПОДМЕСШТАТНАЯ / ОПЦИЯВЫТЯЖКА КАМЕРЫ
Основная ветка подаёт подготовленный воздух в цех. На рециркуляцию возвращается воздух только из чистой зоны. Вытяжка покрасочной камеры показана отдельной веткой без возврата в автоматику воздуха.
Сноска: международные обозначения системы ОКРАСКА

Коды являются частью инженерного языка платформы и одинаково читаются на сайте, схемах и в автоматике. Наведите указатель на код, чтобы увидеть краткое пояснение; полный список собран в библиотеке терминов внизу страницы.

Автоматика окраскиPAINT CONTROLPaint process control
Климатический модуль камерыPAINT CLIMATEPaint climate module
Испарительная панельPADEvaporative pad
Основная зонаMAINMain zone
Дополнительная зонаAUXAuxiliary zone
Автоматика окраски · промышленная операторская панель

Управление окраской на одном экране

Оператор видит температуру цеха и малярки, влажность, давление, горячую воздушную магистраль, наружный и возвратный воздух, состояние климатических модулей и доступные режимы работы камеры.

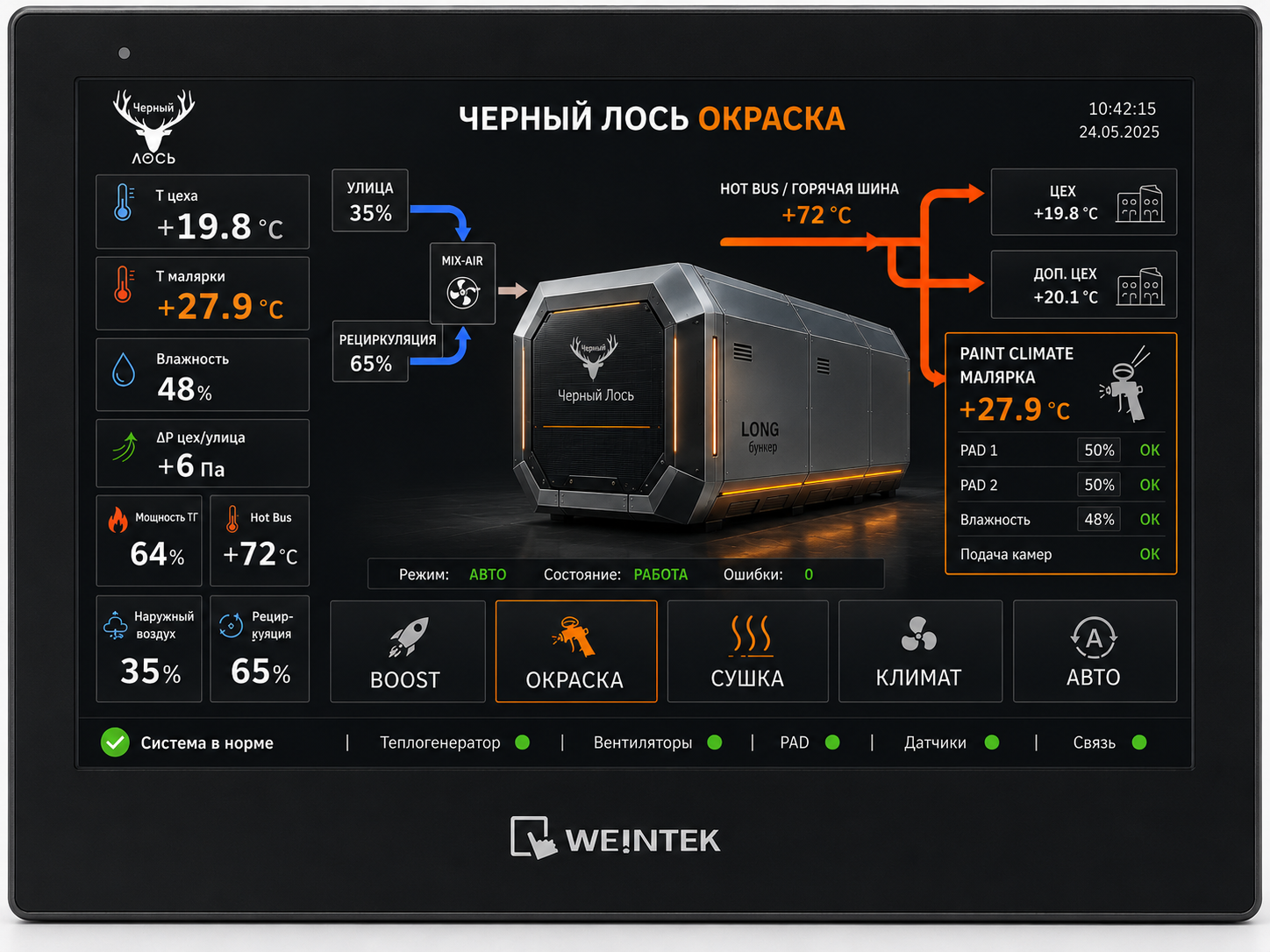

Рендер возможного исполнения промышленной операторской панели Черный Лось ОКРАСКА
Рендер возможного исполненияУправление окраской: тепло, воздух, влажность, испарительные панели и режимы камеры

Изображение является концептуальным рендером возможного исполнения. Фактическая операторская панель, контроллер, состав режимов ОКРАСКА/СУШКА/КЛИМАТ, ступени испарительных панелей, датчики, исполнительные механизмы и интеграция с камерой определяются только комплектацией и проектом конкретного производства.

На примере одной камеры

10 000 м³/ч: куда уходит воздух и откуда берутся киловатты

Поиграйте цифрами. Этот блок объясняет собственнику, почему после включения камеры цех резко холодает и почему «догреть воздух с +20 до +28» — только малая часть задачи.

Главная мысль. Если камера выбросила 10 000 м³/ч наружу, здание должно получить обратно примерно те же 10 000 м³/ч. Теплоцентр делает это организованно и подогретым воздухом, а не подсосом через ворота.
Вентиляционная нагрузка одной камеры≈ 161 кВт
Улица → цех≈ 134 кВт
Цех → камера≈ 27 кВт
HOT в MIX BOX1 143 м³/ч
Цеховой воздух в MIX BOX8 857 м³/ч
Из чего складывается тепловая нагрузка
компенсация вытяжки ≈134 кВттехнологический догрев ≈27 кВт

Воздушный баланс одной камеры

УЛИЦА10 000 м³/чкомпенсация вытяжки
ЦЕХ+20 °Cстабильная база
КАМЕРА / ВЫТЯЖКА10 000 м³/чудаляется наружу
Эжекторный HOT11,4% HOTдоля горячего воздуха в потоке камеры
Скорость HOT Ø3154,1 м/срасчётная, для оценки диаметра
Почему цех не должен остывать≈ 134 кВттепло, которое автоматика должна вернуть вместе с наружным воздухом
Влажность

Нагрев сам по себе снижает относительную влажность

Даже если влагосодержание воздуха не изменилось, после нагрева с температуры цеха до температуры камеры относительная влажность падает.

RH цеха
40%
После нагрева
25%
Цель камеры
50%
При неизменном влагосодержании нагрев 20 → 28 °C снижает RH примерно с 40% до 25%. Реальная смесь с холодным наружным воздухом зимой может оказаться ещё суше.
Испарительное увлажнение

Сколько воды примерно нужно добавить

Калькулятор оценивает увлажнение для заданной относительной влажности. Это не паспорт панели, а понятная собственнику оценка порядка величины.

Оценочный расход воды≈ 71,8 кг/ч
Допущение: влагосодержание исходного потока принимается близким воздуху цеха. Реальный HOT/OA может быть суше, поэтому финальный подбор делается по психрометрии объекта.

Расчёт показывает физическую логику. Рабочая точка эжектора, сопротивление камеры, испарительные панели, фильтры, ЛКМ и допустимая влажность подтверждаются проектом и испытанием.

Климатический модуль камеры 10

Простая механика возле камеры — сложная логика в системе

Базовый климатический модуль не требует отдельного мощного вентилятора. Тягу создаёт штатная вытяжка камеры, а сопло горячего воздуха работает как эжектор.

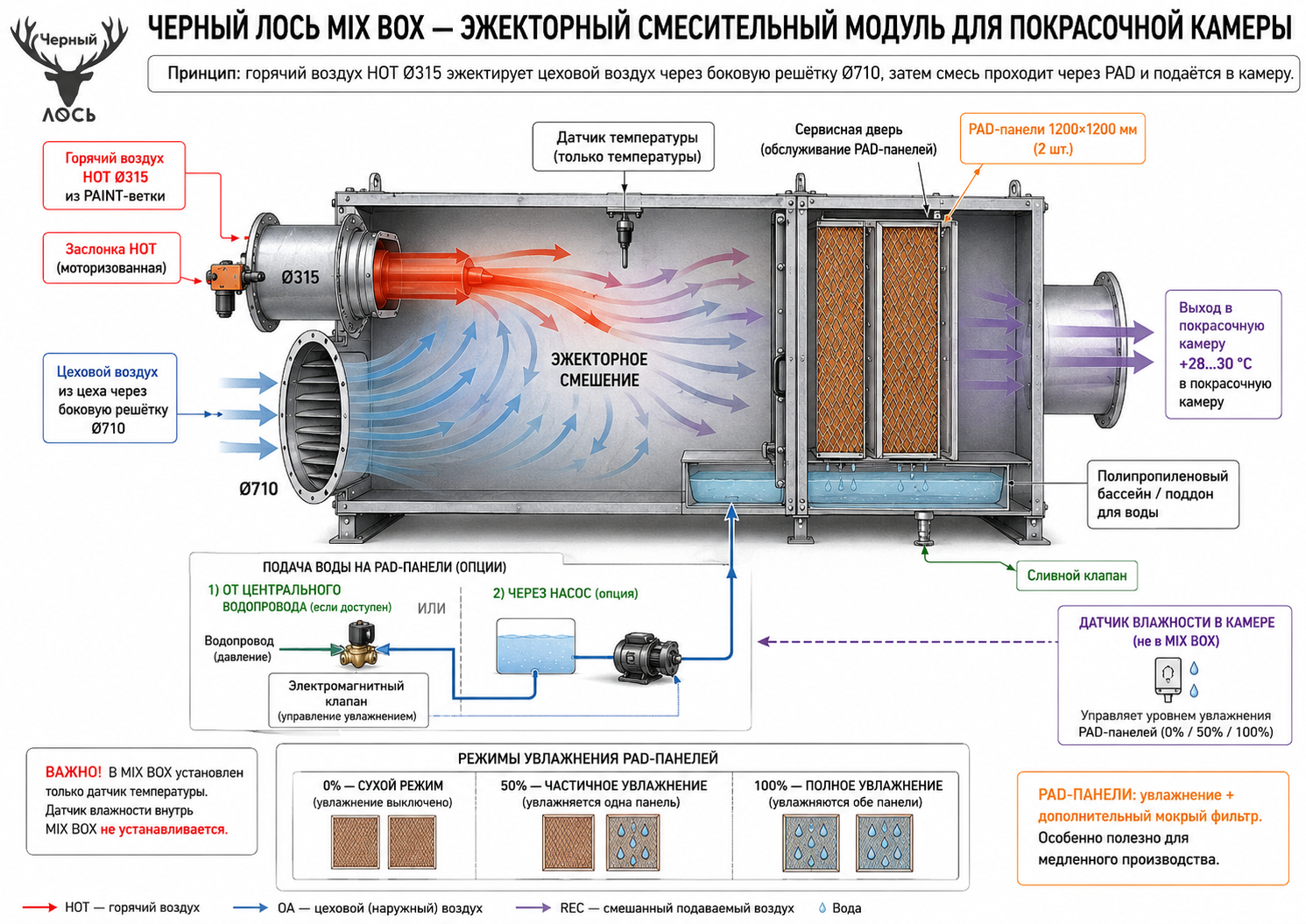

Эжекторный принцип смесительного блока: горячий воздух, воздух цеха, испарительная панель и камера
Сохранённый принцип климатического модуля камеры. Размеры и рабочая точка подтверждаются аэродинамическим расчётом.
01

Горячая магистраль

Дозированная горячая составляющая из теплоцентра.

02

Эжекторный MIX BOX

Смешивает HOT и воздух чистой зоны цеха до заданной температуры.

03

Испарительные панели 0 / 50 / 100

Увлажнение и мокрая предочистка без подмены штатных фильтров камеры.

04

Окрасочная камера

Температура и RH измеряются в рабочей зоне; вытяжка задаёт основной расход.

05

Вода

Подвод от центрального водоснабжения через электромагнитные клапаны либо собственный насос. Внизу — съёмный полипропиленовый поддон/бассейн, слив и обслуживание.

06

Панель как предфильтр

Панель одновременно увлажняет и работает как дополнительная мокрая предфильтрация. Это особенно полезно для медленных и чувствительных производственных процессов.

Режимы

Оператор выбирает процесс — система сама распределяет ресурс

Автоматика окраски не заменяет технолога, но берёт на себя повторяемое управление теплом, воздухом, вытяжкой и влажностью.

Режим 1

ПРОГРЕВ

  • вытяжка базово OFF
  • PAINT получает высокий приоритет
  • T быстро выводится к уставке
  • после прогрева — переход в следующий режим
Режим 2

ПОКРАСКА

  • вытяжка включена
  • вытяжка подтверждена
  • компенсационный подогретый воздух
  • ступени испарительных панелей по относительной влажности
Режим 3

СУШКА / ВЫДЕРЖКА

  • температурный профиль
  • время выдержки
  • управляемый воздухообмен
  • приоритет процесса
Калькулятор теплового бюджета

Тепловой бюджет многокамерного производства

Одна камера красит, вторая сушится, третья прогревается или загружается. Автоматика окраски распределяет ресурс по приоритетам и показывает загрузку теплоцентра в процентах.

ПРОГРЕВвывод к уставке
ПОКРАСКАполный рабочий расход
FLASHудаление паров после нанесения
СУШКАпониженный расход по рецепту
ВЫГРУЗКАследующая партия

Камера №1

45% ресурса≈ 161 кВт расчётноПОКРАСКА

Камера №2

7% ресурса≈ 24 кВт расчётноСУШКА

Камера №3

16% ресурса≈ 56 кВт расчётноПРОГРЕВ
ТЕПЛОВОЙ БЮДЖЕТ ТЕПЛОЦЕНТРА95%
BOOST / ПИК
0%70% длительный ориентир90% BOOST100%
Основной цех28%заданная текущая нагрузка здания
Резерв5%расчёт ведётся при КПД ТГ до 92%
Ещё одну камеру одновременно запускать нельзяДаже отключение доступной нагрузки основного цеха не закрывает расчётный дефицит. Нужно разнести процессы по времени, увеличить тепловое ядро или добавить второй модуль.
СУШКА 15% — только демонстрационное значение для расчётной модели. Реальный минимальный расход задаётся паспортом камеры, ЛКМ и безопасным удалением паров. FLASH нельзя произвольно «душить» до 10–15% сразу после нанесения.
Калькулятор ОКРАСКА

Камеры, тепловая нагрузка и стоимость за выбранное количество смен

Одна заданная температура улицы применяется ко всем введённым сменам. Это сценарный расчёт, а не модель отопительного сезона.

120 смен × 8 ч = 960 часов работыЦены и КПД — редактируемые вводные. Подставьте фактические данные клиента.
Предварительная конфигурацияXL600 + PAINT CONTROL + 1 × PAINT CLIMATE 10
Общая нагрузка с запасом444 кВт
HOT на одну камеру1 143 м³/ч
HOT в Ø3154,1 м/с
Активная вытяжка10 000 м³/ч
Дизель · за выбранное количество смен3 292 160 ₽≈ 41 152 л
Пеллетный TG · за выбранное количество смен907 765 ₽≈ 90,78 т
дизель
3 292 160 ₽
пеллеты
907 765 ₽
Разница за выбранное количество смен по введённым ценам: 2 384 395 ₽ в пользу пеллет. Фактические расходы зависят от загрузки, температур, топлива и режима камер.
Экономика отопительного сезона

Каждый месяц считается отдельно

Для каждого месяца используются своя средняя наружная температура и фактическое количество смен.

МесяцСредняя T улицы, °CСменЧасов
Октябрь160 ч
Ноябрь160 ч
Декабрь160 ч
Январь160 ч
Февраль160 ч
Март160 ч
Апрель160 ч
Стартовые температуры — редактируемый пример, а не климатическая норма. Для коммерческого расчёта подставляются реальные среднемесячные температуры региона и график работы клиента.
Экономия пеллет за выбранный период738 454 ₽
Всего смен140
Всего часов1 120
Полезная тепловая энергия114,7 МВт·ч
Средняя тепловая нагрузка102 кВт
Дизель за период1 019 591 ₽≈ 12 745 л
Пеллеты за период281 137 ₽≈ 28,11 т

Расходы по месяцам

Октябрь · 74 кВт · 160 ч
дизель104 818 ₽
пеллеты28 902 ₽
Ноябрь · 97 кВт · 160 ч
дизель138 169 ₽
пеллеты38 098 ₽
Декабрь · 117 кВт · 160 ч
дизель166 756 ₽
пеллеты45 980 ₽
Январь · 127 кВт · 160 ч
дизель181 049 ₽
пеллеты49 922 ₽
Февраль · 124 кВт · 160 ч
дизель176 284 ₽
пеллеты48 608 ₽
Март · 104 кВт · 160 ч
дизель147 698 ₽
пеллеты40 725 ₽
Апрель · 74 кВт · 160 ч
дизель104 818 ₽
пеллеты28 902 ₽
Сравнивается нагрев компенсационного/технологического воздуха камеры. Теплопотери здания, электропотребление вентиляторов, сервис, доставка и хранение топлива в данный расчёт не входят.

Инженерный калькулятор

Полный расчёт доступен в режиме инженерных инструментов.

Компоновочная схема · Пенза

Реальная логика распределения по основному цеху, окраске и дополнительной зоне

Сохраняем утверждённую схему: горячая воздушная магистраль вдоль основного цеха, отдельная ветка в малярку через смесительный блок, дополнительная зона и возврат воздуха в воздушный модуль.

Финальная компоновочная схема Черный Лось ОКРАСКА для Пензы
Схема остаётся неизменной. Она демонстрирует принцип, но не является рабочей документацией для другого объекта.
Не только окраска

Процессная автоматика — третий уровень одной платформы

Теплоцентр остаётся базовой приточно-вытяжной климатической установкой с пеллетным теплом. При переходе к технологии меняются не только алгоритмы, но при необходимости тепловое ядро, вентилятор, материалы, датчики и исполнительные механизмы.

Процессный модуль рассчитывается как отдельная инженерная конфигурация. Проверяются тепловое ядро, вентилятор, воздушная сеть, автоматика, электроснабжение и интерфейс с машиной клиента.

FAQ

Часто задаваемые вопросы об ОКРАСКА

Коротко отвечаем на вопросы, которые влияют на состав системы, безопасность и достоверность расчёта.

Чем Теплоцентр PROCESS отличается от обычного Теплоцентра?

Теплоцентр — это нагрев, приток и вытяжка, рециркуляция, фильтрация, поддержание давления и расхода, а также общая автоматика воздуха.

Теплоцентр PROCESS включает всё перечисленное и дополнительно управляет технологическим воздухом по требованиям конкретной машины или процесса:

  • разные температурные режимы и зоны
  • рециркуляция по алгоритму и управление вытяжкой
  • заслонки и частотное регулирование вентиляторов
  • датчики T / RH / ΔP и другие измерения по задаче
  • рецепты, HMI и управление режимами
  • Modbus или дискретная связь с оборудованием клиента
  • межблокировки и управление тепловым и воздушным ресурсом по состоянию процесса

Теплоцентр Черный ЛосьПромышленная приточно-вытяжная климатическая установка с пеллетным источником тепла.

Теплоцентр PROCESS Черный ЛосьПромышленная приточно-вытяжная климатическая установка с пеллетным источником тепла для технологических процессов — с управлением воздухом, зонами, рециркуляцией и интеграцией в оборудование предприятия.

Граница ответственности. Теплоцентр PROCESS не заявляется как система управления всей сушилкой, линией окраски или производством. Точная формулировка: управление технологическим воздухом и интеграция в технологический процесс.

Можно подобрать систему ОКРАСКА только по площади цеха?

Нет. Площадь даёт лишь часть теплопотерь. Для предподбора нужны расходы вытяжки камер, наружная и рабочая температуры, ограждения, ворота, режимы, одновременность процессов и требуемый воздухообмен.

Сколько окрасочных камер может обслуживать один теплоцентр?

Количество определяется не паспортной цифрой само по себе, а одновременным тепловым и воздушным бюджетом. Одна камера может красить, другая сушиться, третья прогреваться — если расчёт подтверждает резерв теплового ядра, воздушного модуля и магистрали.

ОКРАСКА заменяет вытяжку камеры и общеобменную вентиляцию?

Нет. Система согласуется с вытяжкой и подаёт рассчитанный компенсационный воздух, но обязательные вытяжные, общеобменные, аварийные и противопожарные системы определяются проектом объекта и требованиями к применяемым ЛКМ.

Можно ли возвращать воздух из окрасочной зоны в рециркуляцию?

Универсального разрешения нет. Допустимость REC зависит от состава загрязнений, ЛКМ, фильтрации, взрывопожарных рисков и нормативных требований. Для базовой схемы источник возвратного воздуха рассматривается из чистой зоны цеха и подтверждается проектом.

Что означает режим испарительных панелей 0 / 50 / 100%?

Это ступени подключения испарительных панелей. Они могут участвовать в увлажнении и предочистке воздуха. Достижимая влажность зависит от наружных условий, температуры, качества воды, расхода воздуха и тепловлажностных нагрузок камеры.

Чем ОКРАСКА отличается от мобильной котельной и теплоцентра?

Мобильная котельная даёт рассчитанное тепло. Базовый Теплоцентр управляет климатом здания. Для ОКРАСКИ проектируется отдельное процессное ядро: повторно выбираются тепловая часть, аэродинамика, автоматика, датчики, исполнительные механизмы и алгоритмы камер.

Можно добавить ещё одну камеру после запуска производства?

Да, модульная архитектура это предусматривает, но сначала проверяется запас теплового ядра, воздушного модуля, магистрали, автоматики и электроснабжения. При отсутствии резерва пересчитывается процессная конфигурация или добавляется второй модуль.

Какие данные нужны для инженерного расчёта?

Нужны план и высота помещений, материалы ограждений, климатическая точка, количество камер, расходы вытяжки, режимы температур и влажности, график смен, тип ЛКМ, доступное топливо и существующие вентиляционные сети. Компоновочный план ускоряет проверку трасс и зон.

Модульное расширение

Появилась новая камера — сначала проверьте резерв системы

Новая камера получает климатический модуль и ветку автоматики. Если подтверждённого резерва теплового ядра и воздушного модуля нет, процессная конфигурация пересчитывается или ставится второй модуль.

Сформировать инженерный запрос

Сначала расчёт — потом железо

Получить инженерный предподбор ОКРАСКА

Опишите задачу. Мы определим, какие данные нужны, подготовим предварительную схему решения и зафиксируем допущения.

  • Тепловой или воздушный баланс
  • Состав оборудования
  • Сроки и следующий шаг
В ответ вы получите
  • Перечень исходных данных
  • Предварительную конфигурацию
  • План дальнейшего расчёта
  • Контакт инженера проекта
Инженерный язык «Черный Лось»Библиотека терминов платформыОткрыть словарь

Единый справочник сокращений, которые используются на схемах, в расчётах, автоматике и технических описаниях. Внутри библиотеки определения уже раскрыты полностью, поэтому всплывающие подсказки здесь отключены.

OA
Наружный воздух

Свежий воздух, который система забирает с улицы.

REC
Рециркуляция

Возврат части технологического воздуха обратно в воздушный контур.

EXH
Выброс воздуха

Удаление из системы части влажного или отработанного воздуха.

HOT BUS
Горячая магистраль

Общий канал подачи нагретого воздуха к воздушным модулям и зонам.

AIR MIX
Камера смешения воздуха

Узел смешения наружного, рециркуляционного и горячего воздуха.

PROCESS AIR FAN
Процессный вентилятор

Создаёт расчётный расход и давление технологического воздуха.

AIR
Воздушный модуль

Оборудование подготовки и перемещения воздуха в составе платформы.

AIR CONTROL
Автоматика воздуха

Управляет расходом, давлением, заслонками и запросом тепла.

TG
Теплогенератор

Источник горячего воздуха для отопления или технологического процесса.

LONG
Топливный резерв / бункер

Модуль хранения и автоматической подачи топлива; объём выбирается по расходу и требуемой автономности.

TG CONTROL
Автоматика теплогенератора

Управляет горением, топливоподачей, защитами и доступной тепловой мощностью.

DRY CONTROL
Автоматика сушилки

Управляет рецептом сушки, приводами, воздухом, защитами и связью с источником тепла.

PROCESS CONTROL
Автоматика процесса

Связывает подготовку воздуха с рецептом продукта и технологическими режимами.

PAD
Прямая адиабатическая ступень

Увлажнённая кассета, охлаждающая воздух за счёт испарения воды.

iDEC
Непрямая адиабатика

Охлаждает приточный воздух через теплообменную поверхность без прямого увлажнения притока.

CHILL
Механическое охлаждение

Холодильная ступень для точного охлаждения и, при необходимости, осушения воздуха.

HEAT-W
Водяной нагрев

Нагрев воздуха водяным калорифером от внешнего источника горячей воды.

HEAT-TG
Нагрев от теплогенератора

Подача горячего воздуха от воздушного теплогенератора без промежуточного водяного контура.

VFD
Частотный преобразователь

Регулирует частоту вращения электродвигателя и производительность привода.

ЧРП
Частотно-регулируемый привод

Электропривод с частотным преобразователем для плавного управления скоростью.

HMI
Панель оператора

Экран управления, уставок, состояний, трендов и аварий оборудования.

Q@ΔP
Рабочая точка вентилятора

Расход воздуха Q при требуемом полном давлении ΔP.

T/RH
Температура и влажность

Совместно контролируемые параметры состояния воздуха.

SEC
Удельный расход энергии

Количество энергии на удаление одного килограмма воды из продукта.

PROCESS I/O
Сигналы технологического процесса

Входные и выходные сигналы обмена с оборудованием заказчика.

WATER/SAN
Водяной и санитарный контур

Подача, фильтрация, контроль, слив и санитарные режимы воды.
